コンポジットビデオ信号+オーディオ信号 スプリッター(映像信号分配器:1入力2分岐) 【在庫限り販売中止】

コンポジットビデオ信号+オーディオ信号 スプリッター(映像信号分配器:1入力2分岐) 【在庫限り販売中止】
  クリックすると拡大画像を見ることができます。
日本語マニュアル   接続ポートの写真
使用上の注意事項   保証規定

【在庫限りで販売中止】
本商品は在庫が無くなり次第、販売中止となる予定ですので予めご了承ください。
なお後継商品のご用意はあありません。


商品仕様の詳細や操作方法は、 日本語マニュアル(上記)でご確認ください。


【商品概要】
コンポジットビデオ信号+ステレオオーディオ信号 スプリッターのSB-3772は、1系統のコンポジットビデオ信号(480i(NTSC)および576i(PAL)まで)とステレオオーディオ信号(赤/白RCA端子)を、2系統に分岐して出力します。

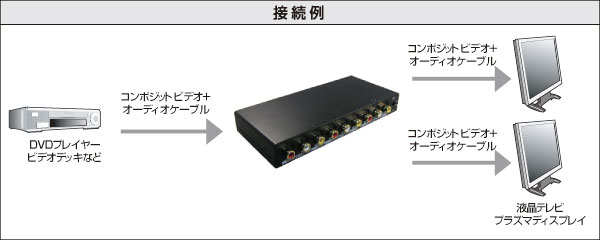

ビデオデッキ、家庭用ゲーム機、CCDカメラ、DVDプレイヤー、BS/CSチューナー、CATVチューナーなどのコンポジットビデオ信号端子およびステレオオーディオ信号端子を備えた映像機器の出力を、2台のTVやプロジェクター等へ分配します。
防犯・監視カメラ等のセキュリティシステム、プレゼンテーション、教育機関、ホームシアターなどでの用途に便利にお使いいただけます。

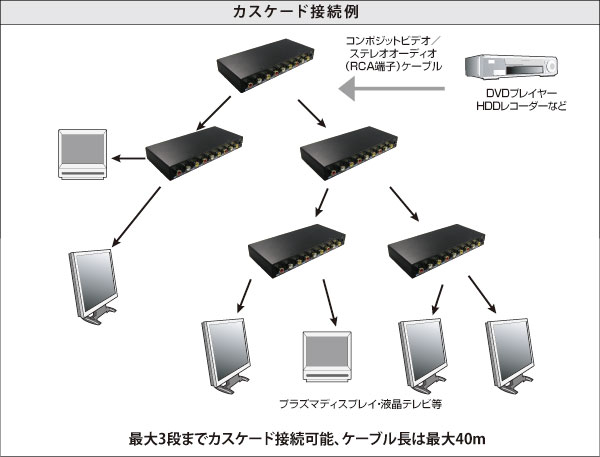

さらに、3段までカスケード接続可能(カスケード接続例)ですので、最大分岐数を8分岐とすることも可能です(映像機器からディスプレイ装置までの最大ケーブル長:40mは変わりません。詳しくは日本語マニュアル記載の仕様をご参照ください)。


【特長】
●1台の映像機器から2台のディスプレイやプロジェクターへコンポジットビデオ信号およびステレオオーディオ信号(赤/白RCA端子)を分配します。
●3段までのカスケード接続が可能です。
●入力側、出力側共に最大20mまで、合計で40mまでケーブルを延長することが可能です。
●外来ノイズに強い金属筐体です。
●特別なソフトウェアのインストールやディップスイッチの設定は不要。
●外形寸法 : W 175mm×D 80mm×H 25mm
RoHS指令適合品  ⇒⇒適合判定基準は、こちらをご覧ください。

【付属品】
▼ACアダプタ(PSE認定済)・・・1個
▼ビデオ+音声ケーブル RCAオス×3 2m・・・1本

【仕様】
商品の仕様は、日本語マニュアル(写真横のリンク)に記載しておりますのでご確認ください。

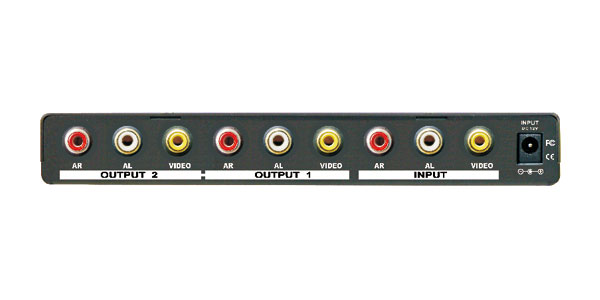

本機の接続ポートの詳細写真は、写真横のリンクに掲載しておりますのでご確認ください。

【適合ケーブル】
付属のケーブル以外に、下記が使用可能です。
ビデオ+音声ケーブル RCAオス×3 [(音声×2+コンポジット端子)-RCAオス×3(音声×2+コンポジット端子)]
ビデオ+音声ケーブル RCAオス×3 [(音声×2+コンポジット端子)-RCAオス×3(音声×2+コンポジット端子) (直径7mmの3芯同軸タイプ、OFC電線)]
75オーム同軸ケーブル [変換用 BNCオス×1-RCAオス×1]
75オーム同軸ケーブル [変換用 BNCオス×1-RCAメス×1]
ビデオ&オーディオ用変換アダプタ [RCAプラグ(オス)⇔RCAジャック(メス)×2]
ビデオ&オーディオ用変換アダプタ [RCAジャック(メス)⇔RCAジャック(メス)×2]
ビデオ・オーディオ用変換アダプタ [RCA(メス)⇔RCA(メス)]
変換アダプタ [ミニDIN 4pin(メス)⇔RCA(メス)]
変換アダプタ [ミニDIN 4pin(メス)⇔RCA(オス)]
変換アダプタ [BNC(オス)⇔RCA(メス)]
変換アダプタ [BNC(メス)⇔RCA(メス)]
変換アダプタ [BNC(メス)⇔RCA(メス) (パネル取付けタイプ)]
変換アダプタ [BNC(メス)⇔RCA(オス)]
※標準外の長さのケーブルも特注で製作できます。

【対応機種】
■対応ソース機器 : コンポジットビデオ(黄色RCA)端子およびステレオオーディオ(赤/白RCA)端子を持つTVカメラ、DVDプレーヤー、ビデオデッキ、BS/CSチューナーなど
■対応ディスプレイ : コンポジットビデオ(黄色RCA)端子およびステレオオーディオ(赤/白RCA)端子を持つテレビおよびディスプレイなど

【関連商品】
下記商品のいずれかと組み合わせることで、分岐と延長を兼ねた用途にもご利用いただけます。また、ケーブルの総延長が30mを超える場合にも、下記延長器との併用をお薦めします。
S端子&コンポジットビデオ信号+オーディオ信号 エクステンダー(映像信号延長器:1入力1出力タイプ/ブースト型)
コンポジットビデオ信号(BNC端子)+オーディオ信号(RCA端子)エクステンダー(映像信号延長器:1入力1出力タイプ)

【ご注意】
◆ご購入前には必ず日本語マニュアルや注意事項をご確認ください(写真横のリンクよりダウンロードしてごらん下さい)。
◆全ての映像機器への接続を保証するものではありません。機種により動作しないものもあります。
◆本機は映像信号の損失補償やノイズ補償の回路は内蔵しておりませんので、使用するケーブルの長さや品質により映像が劣化することがあります。
◆また、ビデオデッキやDVDプレーヤからの入力信号の特性や表示するテレビ・ディスプレイの感度によって、画像の劣化や表示不良を生じる可能性があります。
◆さらに、映像信号の劣化(画面のちらつきや色のにじみや明瞭感や透明感の劣化など)は、使用するケーブルのグレードや使用環境、およびDVDプレーヤーやテレビ、ディスプレイなどの機器の性能/仕様/機能などによっても大きく異なりますので、本機を使用しない場合(信号を変換しない場合)と同等の状態で表示することはできない場合があります。以上から、本機を使用したことによる映像信号の劣化については動作保証の対象外とさせていただきます。
◆本機はNTSC信号(480i)とPAL信号(576i)双方のビデオフォーマットに対応しておりますが、両規格を相互変換する機能は有しておりません。
◆配線の途中に変換アダプタなど他の機器や部品を介しての接続に対しては、動作保証外とさせていただきます。
◆個別の映像機器への適合性や互換性および相性などについては、サポート対象外とさせていただきます。
◆ご購入前の動作確認や相性確認のために、無料貸出サービスもご用意しておりますのでご活用ください。

型番 タイプまたは長さ 単価 数量 カート
SB-3772コンポジットビデオ信号+オーディオ信号 スプリッター(映像信号分配器:1入力2分岐) ¥ 7,500
(税込み ¥ 8,100)

まとめ買い見積依頼(50本以上)
■数量50本以上はディスカウント価格になります。「まとめ買い見積依頼」で値引き価格をお尋ねください。
営業時間中であれば、30分~1時間ほどでお見積りを回答いたします。
