コンポジット＆S端子ビデオ信号＋オーディオ信号用　AVセレクター（映像信号切替器：マトリックス切替4入力2出力）

クリックすると拡大画像を見ることができます。 日本語マニュアル   接続ポートの写真     使用上の注意事項   保証規定

商品仕様の詳細や操作方法は、 日本語マニュアル（上記）でご確認ください。

【商品概要】
AVセレクターのSB-5450は、4系統のコンポジットビデオ信号またはS端子ビデオ信号とステレオオーディオ信号（赤／白RCA端子）の入力を、2系統に切り替えて出力するマトリックス切替型のAVセレクターです。

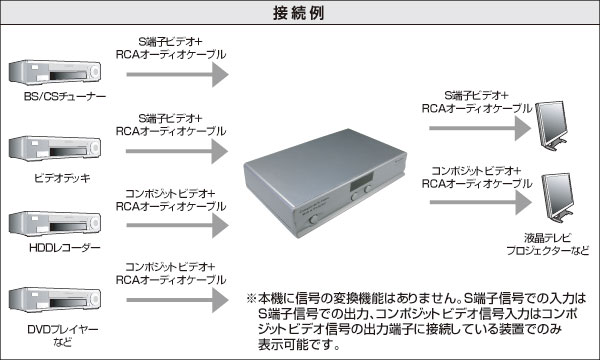

最大4種類のCCDカメラ、ビデオデッキ、ゲーム機、DVDプレイヤー、BS/CSチューナー、CATVチューナーなどの映像音声機器の出力を、最大2種類のテレビ、プロジェクター、ビデオデッキ、DVDレコーダー、HDDレコーダーなどの機器へ切り替えて出力することができます。
また、赤外線リモコンが付属していますので、切替操作も容易です。

【特長】
●S端子ビデオ、コンポジットビデオ、ステレオ音声を入力4系統、出力2系統を備えたAVセレクターです。2系統の出力ポートはそれぞれ独立して、入力ポートを自由に選択可能です。
●7セグメントLEDにより入力ソースをわかりやすく数値表示します。
●入力側、出力側共に最大20mまで、合計で40mまでケーブルを延長することが可能です。
●容易な設置と簡単な操作です。
●特別なソフトウェアのインストールは不要です。
●フロントパネルの入力選択ボタン、または付属の赤外線リモコンで切替操作可能です。
●外形寸法 ： W 230mm×D 140mm×H 44mm
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。

※本機には信号の変換機能はありません。S端子信号での入力はS端子信号での出力、コンポジットビデオ信号入力はコンポジットビデオ信号の出力端子に接続している装置でのみ表示可能です。

【入力ソース選択状態の保存について】
本体のボタンかリモコンを使用し、任意の入力ソースを選んだ状態で、本体の電源ボタン、またはリモコンのPOWERボタンを押し電源をOFFにすると、次の電源ON時には、前回選択した入力ソースが自動選択されます。
ただし、本体への給電が遮断される（ACアダプタを抜くなど）と、次回の電源ON時には、入力ソースはどちらの出力ともに、自動的に1に設定されます。

【付属品】
▼ACアダプタ（PSE認定済）・・・1個
▼ビデオ＋音声ケーブル RCAオス×3 2m・・・1本
▼ビデオケーブル S端子 2m・・・1本
▼赤外線リモコン・・・1台

【仕様】
商品の仕様は、日本語マニュアル（写真横のリンク）に記載しておりますのでご確認ください。

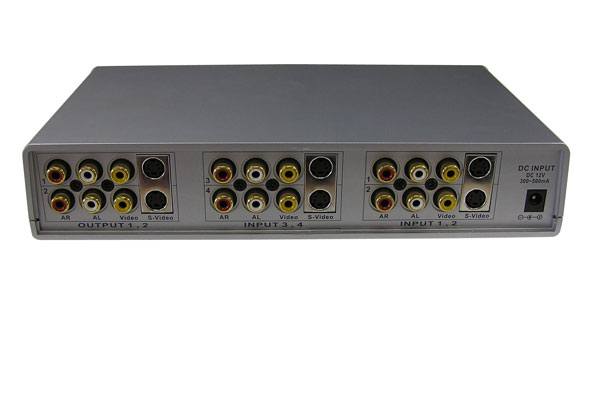

本機の接続ポートの詳細写真は、写真横のリンクに掲載しておりますのでご確認ください。

【適合ケーブル】
付属のケーブル以外に、下記が使用可能です。
ビデオケーブル　［セパレート（S）端子　S端子オス－S端子オス （金メッキシェル）］
ビデオ＋音声ケーブル　［音声RCAオス×2／S端子ビデオ－音声RCAオス×2／S端子ビデオ］
S端子中継アダプタ　［ミニDIN 4pin(メス)⇔ミニDIN 4pin(メス)］
ビデオ＋音声ケーブル　［RCAオス×3（音声×2＋コンポジット端子）－RCAオス×3（音声×2＋コンポジット端子）］
ビデオ＋音声ケーブル　［RCAオス×3（音声×2＋コンポジット端子）－RCAオス×3（音声×2＋コンポジット端子） （直径7mmの3芯同軸タイプ、OFC電線）］
75オーム同軸ケーブル　［変換用 BNCオス×1－RCAオス×1］
75オーム同軸ケーブル　［変換用 BNCオス×1－RCAメス×1］
ビデオ＆オーディオ用変換アダプタ　［RCAプラグ(オス)⇔RCAジャック(メス)×２］
ビデオ＆オーディオ用変換アダプタ　［RCAジャック(メス)⇔RCAジャック(メス)×２］
ビデオ・オーディオ用変換アダプタ　［RCA(メス)⇔RCA(メス)］
変換アダプタ　［ミニDIN 4pin(メス)⇔RCA(メス)］
変換アダプタ　［ミニDIN 4pin(メス)⇔RCA(オス)］
変換アダプタ　［BNC(オス)⇔RCA(メス)］
変換アダプタ　［BNC(メス)⇔RCA(メス)］
変換アダプタ　［BNC(メス)⇔RCA(メス)　（パネル取付けタイプ）］
変換アダプタ　［BNC(メス)⇔RCA(オス)］
※標準外の長さのケーブルも特注で製作できます。

【対応機種】
■対応ソース機器　：　S端子(ミニDIN4ピンメス)/コンポジットビデオ(RCAメス)/ステレオ音声L/R(RCAメス)端子を持つTVカメラ、DVDプレーヤー、ビデオデッキ、BS/CSチューナーなど
■対応ディスプレイ　：　S端子(ミニDIN4ピンメス)/コンポジットビデオ(RCAメス)/ステレオ音声L/R(RCAメス)端子を持つテレビおよびディスプレイなど

【ご注意】
◆ご購入前には必ず日本語マニュアルや注意事項をご確認ください（写真横のリンクよりダウンロードしてごらん下さい）。
◆本機はS端子ビデオ出力、またはコンポジットビデオ出力、ステレオオーディオに対応した映像／音響ソース機器、およびS端子ビデオ入力、またはコンポジットビデオ入力、ステレオオーディオ入力に対応したディスプレイおよびプロジェクター、オーディオアンプなどの機器でご使用いただけます。
◆本機はS映像信号⇔コンポジット映像信号の変換機能はありません。両端子の機器を混在させることは可能ですが、S端子ビデオ信号で入力された信号は、S端子からのみ出力となります。同様にコンポジットビデオ信号での入力は、コンポジットビデオ端子からのみ出力となります。
◆また、本機は映像品質を向上させる機能や映像品質の劣化を改善する機能は持っておりません。分岐した各機器の映像品質は、入力側機器と直接接続した場合に比べて劣化する場合があります。またパソコンやDVDプレーヤーからの入力信号の特性や表示するディスプレイの感度によっても画像の劣化や表示不良を生じる可能性もあります。
◆さらに、映像信号の劣化（画面のちらつきや色のにじみや明瞭感や透明感の劣化など）は、使用するケーブルのグレードや使用環境、およびパソコンやDVDプレーヤーやディスプレイなどの機器の性能／仕様／機能などによっても大きく異なりますので、本機を使用しない場合（信号を変換しない場合）と同等の状態で表示することはできない場合があります。以上から、本機を使用したことによる映像信号の劣化については動作保証の対象外とさせていただきます。
◆表示機器と再生機器の配線の途中に変換アダプタや中継アダプタなど他の配線部材を介しての接続に対しては動作確認および動作保証しておりません。
◆本機を複数台カスケード接続（連結接続）して使用することに対しては、動作確認および動作保証しておりません。
◆個別のAV機器やテレビ、その他機器への適合性や互換性および相性などについては、サポート対象外とさせていただきます。
◆ご購入前の動作確認や相性確認のために、無料貸出サービスもご用意しておりますのでご活用ください。
