コンポーネント映像＋ステレオ音声信号エクステンダー　デイジーチェーン接続タイプ： 最大150m延長 （コンポーネント映像＋音声信号延長器：デイジーチェーン接続タイプ/UTPケーブル（LANケーブル）延長型）

クリックすると拡大画像を見ることができます。 日本語マニュアル   接続ポートの写真   保証規定   使用上の注意事項   解像度別延長距離

商品仕様の詳細や操作方法は、 日本語マニュアル（上記）でご確認ください。

【商品概要】
コンポーネントビデオエクステンダーST-YE02DALおよびST-YE02DALRは、安価なUTP CAT5E以上のLANケーブルを用いて、コンポーネント映像信号（RCAコネクタ）とアナログ／デジタルの音声信号を、480p映像のとき最長150mまで、1080p時に最長100mまで、最大3段のデイジーチェーン接続で延長することが可能です。
また、送信側のローカルユニットST-YE02DALTには、入力されたアナログ音声信号を、44.1KHzまたは48KHzのデジタル同軸および光角形コネクタS/PDIFデジタル音声に変換して出力できる、音声アウトプットポートを装備しております。
さらに受信側のリモートユニットST-YE02DALRは、ゲイン／イコライザー制御ボリュームによって、LANケーブルの長さに応じた信号の信頼性が最適となるように調節できますので、長距離でも映像の品質を著しく劣化させることなく、高解像度の信号延長が可能です。
また、リモートユニットST-YE02DALRのLOOP OUTポートから出力される映像／音声信号を、別のST-YE02DALRに入力するデイジーチェーン接続が可能（受信側を最大3台まで）なため、延長と分岐を兼ねた機器構成が可能です。（ただし、ネットワークHUBなどと接続し、イーサネット環境と混在させることはできません）。
生産管理システムや教育施設、公共施設、展示会場など、高解像度の映像を、複数に分配しつつ長距離伝送するデジタルサイネージ等に最適です。

【特長】
●コンポーネント映像信号を、1080iまでの解像度で最大150m、1080p時は最大100mまで延長します。
●アナログ音声信号（RCAコネクタ×2（L/R））とデジタル音声信号（同軸デジタルまたは光角形コネクタ出力）の延長も行えます。また、入力されたアナログ音声信号を、44.1KHzまたは48KHzのリニアPCMデジタル音声へ変換し延長出力することも可能です。
●安価なカテゴリ5E以上のLANケーブルで延長が可能（ただしネットワークHUBなどと接続し、イーサネット環境と混在させることはできません）。
●ローカルユニットにもコンポーネント映像またはアナログ・デジタル（同軸デジタル端子）音声の出力ポートを装備しており、ソース機器の設置場所にもテレビやスピーカーを設置することができます。

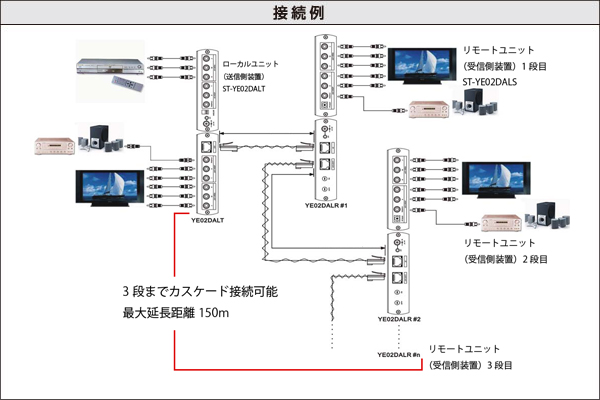

●リモートユニットのLOOP OUTポートから、別のリモートユニットのINポートにカテゴリ5E以上のLANケーブルで接続（デイジーチェーン接続）し、リモートユニットを最大3台まで増やすことができます。
※ローカル／リモートユニットを1対1で使用する場合の最大延長距離は150mですが、3台接続時でもローカルユニットから最も遠いリモートユニットまでの最大延長距離は150m（1080p時100m）となります。
●ゲインおよびイコライザー調整ボリュームで、伝送距離に合わせて信号を最適な画像に調整できます。
●ドライバソフトウェアなどのインストールは不要で、接続後直ちにお使いいただけます。
●外形寸法は、ローカル（送信側）ユニット、リモート（受信側）ユニットとも に、 W 125mm×D 95mm×H 30mm です。
●商品は、送信側（ローカルユニット）と受信側（リモートユニット）が各1台のセット商品のST-YE02DALと、デイジーチェーン増設用の受信側装置単体のみのST-YE02DALRをご用意しておりますので、この２種類の形態よりお選びください。
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。

【付属ACアダプタ】
▼送信側・受信側セット商品（型番：ST-YE02DAL）のACアダプタ（PSE認定済）・・・2個付属
▼受信側単体商品（型番：ST-YE02DALR）のACアダプタ（PSE認定済）・・・1個付属

【仕様】
商品の仕様は、日本語マニュアル（写真横のリンク）に記載しておりますのでご確認ください。

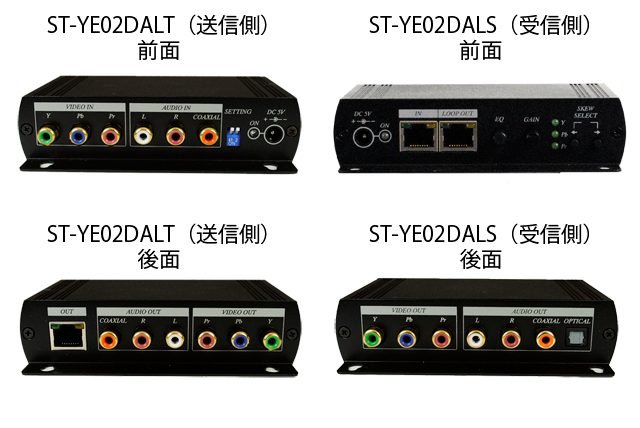

本機の接続ポートの詳細写真は、写真横のリンクに掲載しておりますのでご確認ください。

【適合ケーブル】
D端子ビデオケーブル　（D端子－コンポーネント端子：RCAオス×3）
ビデオケーブル コンポーネント端子　RCAオス×3－RCAオス×3
ビデオケーブル コンポーネント端子　RCAオス×3－RCAオス×3 （直径7mmの3芯同軸タイプ、OFC電線）
オーディオケーブル　［RCAオス×2－RCAオス×2］
オーディオケーブル　［ステレオミニプラグ（L型）－RCAオス×2］
オーディオケーブル（光デジタル） 光角型プラグ－光角型プラグ
長尺用 カテゴリ ６ LANケーブル UTP ストレート結線（単線、グレー）
※15m以上の長距離の延長には単線仕様のUTPケーブルをお奨めします。
※標準外の長さのケーブルも特注で製作できます。

【対応機種】
■対応ソース機器　：　コンポーネントビデオ（RCA）端子やD端子およびアナログ音声（L/R　RCA×2）端子を持つTVカメラ、DVDプレーヤー、家庭用ゲーム機、BS/CSチューナーなど
■対応ディスプレイ　：　コンポーネントビデオ（RCA）端子やD端子を持つテレビおよびディスプレイなど
■対応オーディオ機器　：　アナログ音声（L/R　RCA×2）端子および同軸デジタル音声、光角形デジタル音声端子を持つ各種プレーヤー、アンプ、アクティブスピーカー、テレビなど

【ご注意】
◆本機はコンポーネント映像信号入出力ポートを備えた映像機器、アナログ音声（L/R　RCA×2）およびデジタル音声（同軸デジタルならびに光角形コネクタ）の入出力ポートを備えた音響機器でご使用いただけます。
◆ただし、全てのコンポーネント映像入出力ポート、各種音声信号入出力ポートへの接続を保証するものではありません。
◆ローカルユニットのVIDEO OUT/AUDIO OUTポートに、さらにローカルユニットを接続するような、いわゆるカスケード接続には対応しておりません。
◆リモートユニットを4台以上デイジーチェーン接続する場合は動作保証対象外となります。
◆本機とは別のコンポーネントビデオスプリッターを介した分岐表示については、動作保証対象外といたします。
◆本機には、デジタル音声信号をアナログに変換する機能は有しておりません。「アナログ→デジタル」の信号変換のみお使いいただけます。
◆LAN用のHUBを介しての配線や延長はできません。
◆Ethernetとの共存はできません。
◆DVD/BDプレイヤーや液晶テレビと本機との配線の途中に変換アダプタや中継アダプタなど他の配線部材を介しての接続に関しては動作確認および動作保証しておりません。
◆表示可能な解像度やリフレッシュレートには制限があります（表示できない解像度やリフレッシュレートがあります）。また接続するテレビやプレイヤーの性能および仕様によっても表示できない解像度がありますので予めご了承ください。
◆使用するケーブルにより映像信号の劣化度合いは大きく異なります。30m以上の延長を行う場合には、必ずカテゴリ5E以上の、高品質な単芯タイプのLANケーブルを使用してください。より線タイプのLANケーブルを使用すると、信号延長性能が大幅に低下します。
◆個別のAV機器やパソコン等への適合性や互換性および相性などについては、サポート対象外とさせていただきます。
◆ご購入前の動作確認や相性確認のために、無料貸出サービスもご用意しておりますのでご活用ください。

※商品は、送信側（ローカルユニット）と受信側（リモートユニット）が各1台のセット商品のST-YE02DALと、デイジーチェーン増設用の受信側装置単体のみのST-YE02DALRをご用意しておりますので、この２種類の形態よりお選びください。
