【商品概要】

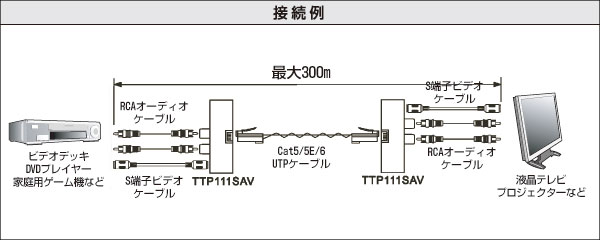

S端子ビデオ／オーディオ信号エクステンダー TTP111SAVは、安価なCAT5以上のUTP LANケーブルを使用して、S端子ビデオ信号（480i）とステレオオーディオ信号（赤／白RCA端子）を最大300mまで伝送可能なエクステンダーです。
UTPケーブル1本でS信号やオーディオ信号が長距離伝送できるので、S端子やステレオオーディオ用の同軸ケーブルを3本使用する必要がなくなります。
一般的なLANケーブル（UTPケーブル）で延長することが可能ですので、壁面内配線やCD管配線などの狭い場所での延長配線が可能です。
スマートかつ安価な延長手段として、家庭用としても商用としてもご利用いただけます。
調整室、マルチメディアルーム、通信センター、会議室、教室などでの遠隔表示などの用途で大変便利にご利用いただけます。

【特長】
●S端子ビデオ信号とステレオオーディオ信号（赤／白RCA端子）をCAT 5 UTPケーブルで伝送。
●最大300mまでのカラー映像信号の伝送が可能（ただし、ネットワークHUBなどと接続し、イーサネット環境と混在させることはできません）。
●場所をとらないコンパクトな設計。
●一般的なLANケーブル（UTPケーブル）で延長することが可能ですので、壁面内配線やCD管配線などの狭い場所での延長配線が可能。
●特別なソフトウェアや電源は不要で、接続後直ちにお使いいただけます。
●外形寸法 ： W 110mm×D 77mm×H 24mm
●商品は数量1のご注文で、送信側・受信側2台セットのお届けとなります。
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。

【付属品】
▼ビデオケーブル S端子オス－S端子オス 20cm・・・2本

【仕様】
商品の仕様は、日本語マニュアル（写真横のリンク）に記載しておりますのでご確認ください。
本機の接続ポートの詳細写真は、写真横のリンクに掲載しておりますのでご確認ください。

【適合ケーブル】
ビデオケーブル　［セパレート（S）端子　S端子オス－S端子オス （金メッキシェル）］
ビデオ＋音声ケーブル　［音声RCAオス×2／S端子ビデオ－音声RCAオス×2／S端子ビデオ］
オーディオケーブル　［RCAオス×2－RCAオス×2］
オーディオケーブル　［ステレオミニプラグ（L型）－RCAオス×2］
極細・超柔軟　カテゴリ ５E LANケーブル　［UTP ストレート結線（より線、ブルー）］
カテゴリ ５E LANケーブル　［UTP ストレート結線（より線、ブルー）］
カテゴリ ５E LANケーブル　［UTP ストレート結線（より線、グレー）］
長尺用 カテゴリ ５E LANケーブル　［UTP ストレート結線（単線、ブルー）］
カテゴリ ５E LANケーブル　［STP（FTP） ストレート結線（シールド、より線、ブルー）］
カテゴリ ５E LANケーブル　［STP（FTP） ストレート結線（シールド、より線、グレー）］
※標準外の長さのケーブルも特注で製作できます。

【対応機種】
■対応ソース機器　：　Sビデオ端子（RCA端子）とL/Rのステレオオーディオ信号（赤／白RCA端子）を持つDVDプレーヤー、ビデオデッキ、BS/CSチューナーなど
■対応ディスプレイ　：　Sビデオ端子（RCA端子）とL/Rのステレオオーディオ信号（赤／白RCA端子）を持つ液晶テレビおよびプラズマディスプレイ

【関連商品】
下記商品を組み合わせることで、分岐と延長を兼ねた用途にもご利用いただけます。
S端子ビデオ信号＋オーディオ信号スプリッター（映像信号分配器：1入力4分岐）

【ご注意】
◆ご購入前には必ず日本語マニュアルや注意事項をご確認ください（写真横のリンクよりダウンロードしてごらん下さい）。
◆480iまたは480p以外の解像度の映像信号は伝送できません（表示できません）ので、ご注意ください。
◆全ての映像機器への接続を保証するものではありません。機種により動作しないものもあります。
◆LAN用のHUBを介しての配線や延長はできません。
◆Ethernetとの共存はできません。
◆個別の映像機器への適合性や互換性および相性などについては、サポート対象外とさせていただきます。
◆映像信号の損失補償やノイズ補償の回路は内蔵しておりませんので、配線するLANケーブルの長さにより映像が劣化することがあります。なお、シールドタイプのLANケーブルを使用することで、ある程度の信号劣化を防ぐことができる場合があります。
◆かならず2台1セットでご使用下さい。
◆本機を3台以上の複数台で連結して延長距離を伸ばすことはできません。
◆ご購入前の動作確認や相性確認のために、無料貸出サービスもご用意しておりますのでご活用ください。

※下記単価は数量1のご注文で、送信側・受信側2台セットでの価格となります。
