コンポジットビデオ信号（BNC端子）エクステンダー（映像信号延長器：１入力１出力タイプ/UTPケーブル（LANケーブル）延長型）

クリックすると拡大画像を見ることができます。 日本語マニュアル   接続ポートの写真     使用上の注意事項   保証規定

【商品概要】

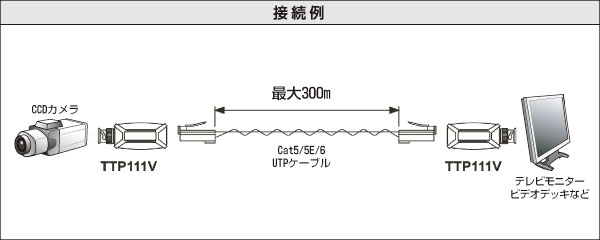

コンポジットビデオ信号エクステンダー TTP111Vは、安価なCAT5以上のUTP LANケーブルを使用して、コンポジットビデオ信号（コネクタはBNCタイプ、480i）をカラー映像で300m、モノクロ映像で600mまで伝送可能なエクステンダーです。
送信側と受信側の2台1セットで使用することで、BNC端子の同軸ケーブルを使用する必要がなくなります。
一般的なLANケーブル（UTPケーブル）で延長することが可能ですので、壁面内配線やCD管配線などの狭い場所での延長配線が可能です。
液晶テレビ、プラズマテレビ、プロジェクター、切替器（スイッチ）、スプリッターなど、コンポジットビデオ端子を持つ映像機器で使用可能です。
監視カメラシステム、調整室、マルチメディアルーム、通信センター、会議室、教室などでの遠隔表示などの用途で大変便利にご利用いただけます。

【特長】
●コンポジットビデオ信号（BNCコネクタ）をCAT 5以上のUTPケーブルで長距離伝送。
●最大でモノクロ映像600m、カラー映像300mまでの長距離伝送が可能（ただし、ネットワークHUBなどと接続し、イーサネット環境と混在させることはできません）。
●場所をとらないコンパクトな設計
●一般的なLANケーブル（UTPケーブル）で延長することが可能ですので、壁面内配線やCD管配線などの狭い場所での延長配線が可能。
●特別なソフトウェアや電源は不要で、接続後直ちにお使いいただけます。
●外形寸法 ： W 69mm×D 22mm×H 25mm
●商品は数量1のご注文で、送信側・受信側2台セットのお届けとなります。
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。

【仕様】
商品の仕様は、日本語マニュアル（写真横のリンク）に記載しておりますのでご確認ください。

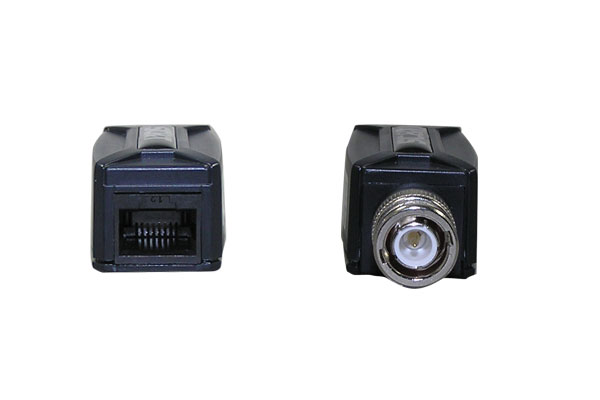

本機の接続ポートの詳細写真は、写真横のリンクに掲載しておりますのでご確認ください。

【適合ケーブル】
75オーム同軸ケーブル　［BNCオス－BNCオス （RG-59、一般タイプ）］
75オーム同軸ケーブル　［BNCオス－BNCオス （高性能、耐ノイズ対策、柔軟タイプ）］
75オーム同軸ケーブル　［BNCオス－BNCオス （高性能、耐ノイズ対策、柔軟タイプ）］
ビデオケーブル　［コンポジット端子　RCAオス－RCAオス］
※本機のコンポジットビデオコネクタ（BNC端子）に変換アダプタ　BNC(メス)⇔RCA(メス)を取り付け、RCA端子に変換してご利用いただけます。
極細・超柔軟　カテゴリ ５E LANケーブル　［UTP ストレート結線（より線、ブルー）］
カテゴリ ５E LANケーブル　［UTP ストレート結線（より線、ブルー）］
カテゴリ ５E LANケーブル　［UTP ストレート結線（より線、グレー）］
長尺用 カテゴリ ５E LANケーブル　［UTP ストレート結線（単線、ブルー）］
カテゴリ ５E LANケーブル　［STP（FTP） ストレート結線（シールド、より線、ブルー）］
カテゴリ ５E LANケーブル　［STP（FTP） ストレート結線（シールド、より線、グレー）］
※標準外の長さのケーブルも特注で製作できます。

【対応機種】
■対応ソース機器　：　コンポジットビデオ端子（BNC端子）持つTVカメラ、DVDプレーヤー、ビデオデッキ、BS/CSチューナーなど
■対応ディスプレイ　：　コンポジットビデオ端子（BNC端子）を持つテレビおよびディスプレイなど

【関連商品】
下記商品を組み合わせることで、分岐と延長を兼ねた用途にもご利用いただけます。
コンポジットビデオ信号スプリッター （映像信号分配器：1入力4分岐））
※本機のコンポジットビデオコネクタ（BNC端子）に変換アダプタ　BNC(メス)⇔RCA(メス)を取り付け、RCA端子に変換してご利用いただけます。

【ご注意】
◆ご購入前には必ず日本語マニュアルや注意事項をご確認ください（写真横のリンクよりダウンロードしてごらん下さい）。
◆480iまたは480p以外の解像度の映像信号は伝送できません（表示できません）ので、ご注意ください。
◆全ての映像機器への接続を保証するものではありません。機種により動作しないものもあります。
◆LAN用のHUBを介しての配線や延長はできません。
◆Ethernetとの共存はできません。
◆個別の映像機器への適合性や互換性および相性などについては、サポート対象外とさせていただきます。
◆映像信号の損失補償やノイズ補償の回路は内蔵しておりませんので、配線するLANケーブルの長さにより映像が劣化することがあります。なお、シールドタイプのLANケーブルを使用することで、ある程度の信号劣化を防ぐことができる場合があります。
◆かならず2台1セットでご使用下さい。
◆本機を3台以上の複数台で連結して延長距離を伸ばすことはできません。
◆ご購入前の動作確認や相性確認のために、無料貸出サービスもご用意しておりますのでご活用ください。
