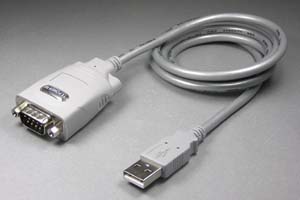

USB－RS422（シリアル）変換ケーブル（D-subタイプ、USB1.1、ケーブル長さ1m）

日本語マニュアル   保証規定     使用上の注意事項   ドライバダウンロード

商品仕様の詳細や操作方法は、 日本語マニュアル（上記）でご確認ください。

【商品概要】
UTS-422は、RS-422インターフェースを持つ外部周辺機器をパソコンのUSBポートを介してコントロールするためのUSB－RS422変換ケーブルです。
最大3Mbpsの転送速度で最大1.2kmまでの通信が可能で、特に工場などでのRS-422インターフェースを持つ複数台の計測機器や制御機器とUSBポートを持つパソコンとの通信に大変便利です。
またUSB HUBを介して接続することで、１つのUSBポートで複数本のUTS-422をコントロールすることができます。

【特長】
●Windows搭載のDOS/VパソコンのUSBポートをRS-422シリアルインターフェースに変換します。
●D-sub 9pinオスコネクタ（勘合ﾅｯﾄｻｲｽﾞ：#4-40）とUSB Aオスコネクタの変換ケーブルです。
●最大1.2ｋｍまでの長距離伝送が可能。
●全二重の通信方式です（半二重方式に変更することはできません）。
●シリアル通信の速度は、75bps, 110bps, 134bps, 150bps, 300bps, 600bps, 1200bps(1.2kbps), 1800bps(1.8kbps), 2400bps(2.4kbps), 4800bps(4.8kbps), 7200bps(7.2kbps), 9600bps(9.6kbps), 14400bps(14.4kbps), 19200bps(19.2kbps), 38400bps(38.4Kbps), 57600bps(57.6kbps), 115200bps(115.2Kbps), 128000bps(128Kbps) に対応　【なお本機側では通信速度：ボーレートなどを設定する必要はありません。シリアル通信機器側およびアプリケーション側で設定を行ってください。】
●120Ωの終端抵抗を内蔵しています。
●USB HUBを介して接続することで、１つのUSBポートから複数本のUTS-422をコントロール可能
●USB1.1に準拠
●バスパワー方式（最大100ｍA）
●プラグアンドプレイおよびホットプラグによる簡単なインストール
●1台のパソコンに複数台を接続可能（ドライバソフトウェアのインストールは初回接続時の1回のみでご使用いただけます）
●データ転送時に内蔵LEDが点滅
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。

【仕様】
日本語マニュアル（写真横のリンク）に記載しておりますのでご確認ください。

【対応機種】
■対応パソコン　：　USBポートを持つWindows搭載PC/AT互換機（DOS/Vマシン）
■対応OS　：　Windows 2000 / XP / Vista / 7
【ご参考】
Windows 7をお使いの場合は、既にWindows 7が持つ標準のドライバーが対応しておりますので、改めてドライバーのインストールは必要ありません（パソコンに接続した際に初回のみ自動でインストールされます、商品に添付のドライバーや上記のダウンロード用ドライバーはWindows2000～VistaまでのWindows OS用ドライバーとなっております）。

【関連商品】
■D-sub9pinコネクタのオスをメス型に形状変換するには、こちらの変換アダプタ（型番：DG-9FF-440）をご利用ください。
■D-sub9pinコネクタをD-sun25pinに形状変換するには、こちらの25pinオス変換アダプタやこちらの25pinメス変換アダプタをご利用ください（ただし、お使いのRS-422機器によっては結線違いによって正しく変換できないことがありますので、上記の変換アダプタの結線図を十分にご確認の上、お選びください）。

【ご注意】
◆ご購入前に上記写真右横リンクの「使用上の注意事項」を必ずご確認ください。
◆当該商品を正常に動作させるためには、USBポート側から本機に対して5V/100mA以上の電力供給が必要ですので、予めご了承ください。
◆本機には日本語マニュアルは添付されておりません。日本語マニュアルは上記写真右横リンクの「日本語マニュアル」よりダウンロードしてご利用ください。
◆ドライバーのインストールと設定は、日本語マニュアルをご確認の上、手順に従って正しく行ってください。ドライバーの設定を正しく行わないと、正常に動作しません。
◆本機には120Ωの終端抵抗が内蔵されております（OFFにすることはできません）。
◆当該商品のシリアル通信の速度は上記に記載した通りですが、この速度は当該商品で使用しているデバイスの仕様上で規定されている速度となっております。接続する機器によっては上記の全ての速度が実現できない場合がありますので、予めご了承ください。当該商品の使用においては、接続する機器との間でトラブル無く通信できる速度を実際にご確認いただきながら通信速度を決定してください。
◆本機はRS-422周辺機器の通信ポートをUSBに変換してパソコンのUSBポートに接続して使用する変換ケーブルです。USB周辺機器のUSBポートをRS-422通信に変換してパソコンのシリアルポートに接続することはできません。
