アナログRGB 信号エクステンダー （VGA信号エクステンダー、高解像度タイプ） ： 最大300m延長 （アナログRGB信号＋ステレオ音声 延長器：１入力２出力タイプ/UTPケーブル（LANケーブル）延長型）

クリックすると拡大画像を見ることができます。 日本語マニュアル   接続ポートの写真   保証規定   使用上の注意事項   解像度別延長距離

商品仕様の詳細や操作方法は、 日本語マニュアル（上記）でご確認ください。

【商品概要】

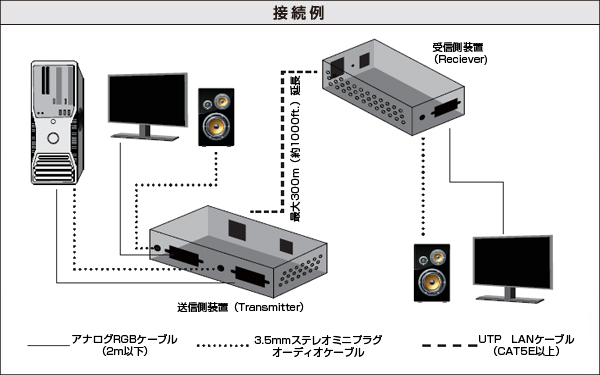

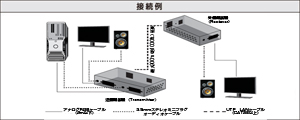

RGBエクステンダーVA-UTPEXは、安価なUTP CAT5E以上のLANケーブルを用いて、アナログRGB信号（VGA信号）と3.5mmステレオ／モノラルミニプラグの音声信号を、640×480（VGA）時に最長300mまで、1920×1200（WUXGA）時に最長50mまで長距離伝送できます。
また本機のローカルユニットにはPCのある場所にもディスプレイやスピーカーを設置できるよう、Localアウトプットポートを装備しております。
さらにリモートユニットのゲイン／イコライザ制御ボリュームによって、LANケーブルの長さに応じた信号の信頼性が最適となるように調節できますので、長距離でも映像の品質を著しく劣化させることなく、高解像度の信号延長が可能です。
送信側と受信側の2台1セットで使用します（ネットワークHUBなどと接続し、イーサネット環境と混在させることはできません）。
生産管理システムや教育施設、公共施設など、高解像度のPC映像を長距離伝送する際に最適です。

【特長】
●アナログRGB信号を、XGA（1024×768）で最大200m、UXGA（1600×1200）で最大100mまで延長します。
※解像度、色深度により最大延長距離に違いがあります。詳細はこちらをご参照ください。
●3.5mmのモノラルまたはステレオミニプラグによる音声の延長も可能です。（ただしステレオで入力された信号はモノラルに変換され出力されます）
●安価なカテゴリ5E以上のLANケーブルで延長が可能（ただし、4芯（2ペア）のケーブルは使用できません。必ず8芯（4ペア）のLANケーブルを使用してください。また、ネットワークHUBなどと接続しイーサネット環境と混在させることはできませんので予めご了承ください）。
●ローカル側ユニットにもアナログRGB信号の出力ポートを装備しており、PC設置場所にもモニタやスピーカーを設置することができます。
●ゲインおよびイコライザー調整ボリュームで、伝送距離に合わせて信号を最適な画像に調整できます。（調整には附属の小型ドライバーをお使いください）
●ドライバソフトウェアなどのインストールは不要で、接続後直ちにお使いいただけます。

●外形寸法
　送信側（ローカル）ユニット ： W 112mm×D 56.5mm×H 27mm
　受信側（リモート）ユニット ： W 94.5mm×D 52mm×H 27mm
●商品は数量1のご注文で、送信側・受信側2台セットのお届けとなります。
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。

【仕様】
商品の仕様は、日本語マニュアル（写真横のリンク）に記載しておりますのでご確認ください。

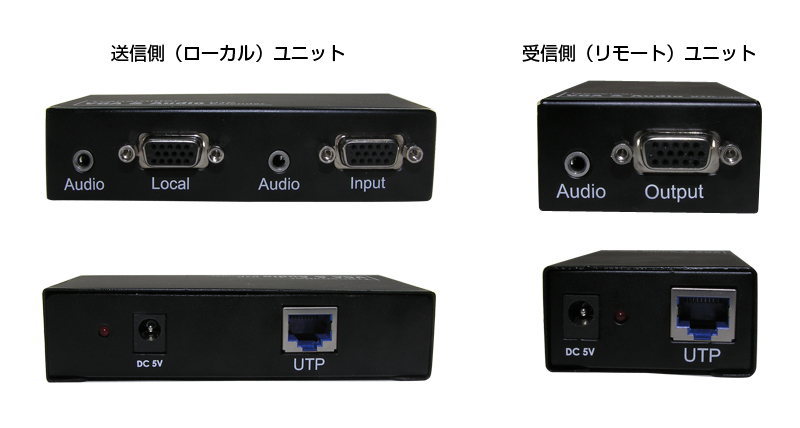

本機の接続ポートの詳細写真は、写真横のリンクに掲載しておりますのでご確認ください。

【適合ケーブル】
ディスプレイケーブル　アナログRGB HD15pinオス－HD15pinオス
ディスプレイケーブル　極細タイプ、アナログRGB HD15pinオス－HD15pinオス
オーディオケーブル 3.5mmモノラルミニプラグ－3.5mmモノラルミニプラグ
オーディオケーブル 3.5mmステレオミニプラグ－3.5mmステレオミニプラグ
長尺用 カテゴリ ６ LANケーブル UTP ストレート結線（単線、グレー）
※15m以上の長距離の延長には単線仕様のUTPケーブルをお奨めします。
※標準外の長さのケーブルも特注で製作できます（詳しくはこちらをご覧ください）。

【対応機種】
■対応ソース機器　：　アナログRGB端子およびステレオ／モノラルミニプラグ出力端子を持つパソコン、グラフィックアダプタ、次世代DVDプレイヤーなど
■対応ディスプレイ　：　アナログRGB端子を持つ液晶ディスプレイ、プロジェクター、液晶テレビ、およびステレオ／モノラルミニプラグ入力端子を持つPCスピーカー、オーディオ機器など

【ご注意】
◆ご購入前には必ず日本語マニュアルや注意事項をご確認ください（写真横のリンクよりダウンロードしてごらん下さい）。
◆本機はアナログRGB出力ポートを備えたPC/AT互換機（DOS/Vマシン）およびPC/AT互換機（DOS/Vマシン）に対応したディスプレイおよびプロジェクターでご使用いただけます。
◆ただし、全てのアナログRGB入出力ポートへの接続を保証するものではありません。
◆シンクオングリーン方式のアナログRGB信号入出力には対応しておりません。
◆本機の音声入力ポートはステレオミニプラグに対応していますが、ローカル出力およびリモートユニットの音声出力ポートからは、モノラル音声に変換されて出力されます。
◆リモートユニット（受信側）の出力ポートにローカルユニット（送信側）の入力ポートを接続するような、いわゆるカスケード接続には対応しておりません。
◆2台以上のディスプレイの増設を行う場合は、別途RGBスプリッター（弊社型番：VSA12、VSA14、VSA18）を使用する方法がありますが、大幅な画像品質の劣化が生じる場合があります。RGBスプリッターを介した分岐表示については保証対象外といたします。
◆LAN用のHUBを介しての配線や延長はできません。
◆Ethernetとの共存はできません。
◆パソコンやディスプレイと本機との配線の途中に変換アダプタや中継アダプタなど他の配線部材を介しての接続に関しては動作確認および動作保証しておりません。
◆表示可能な解像度やリフレッシュレートには制限があります（表示できない解像度やリフレッシュレートがあります）。また接続するパソコンやディスプレイのハードウェアやソフトウェアの性能および仕様によっても表示できない解像度がありますので予めご了承ください。
◆使用するケーブルにより映像信号の劣化度合いは大きく異なります。使用するケーブルは当マニュアルに掲載している弊社の標準ケーブルやその長さを変更した特注ケーブルなどの高品質なUTPケーブルを推奨します。
◆個別のパソコンや拡張ボード等への適合性や互換性および相性などについては、サポート対象外とさせていただきます。
◆ご購入前の動作確認や相性確認のために、無料貸出サービスもご用意しておりますのでご活用ください。

※下記単価は数量1のご注文で、送信側・受信側2台セットでの価格となります。
