アナログRGB＋音声伝送　省配線アダプタ

クリックすると拡大画像を見ることができます。 日本語マニュアル   外観・寸法     使用上の注意事項   保証規定

商品仕様の詳細や操作方法は、 日本語マニュアル（上記）でご確認ください。

【商品概要】
アナログRGB＋音声伝送アダプタ VAE-X1は、パソコンのアナログRGB出力信号とアナログ音声出力信号を、1本のアナログRGBケーブルだけで伝送することの出来るアダプタです。
送信側と受信側の2台1セットで使用し、標準的なアナログRGBケーブルに、映像信号とアナログ音声信号の双方を伝送させることができるため、パソコン～ディスプレイとスピーカー間を長距離伝送する場合などに配線を簡略化することが可能です。
医療機関、教育機関、イベント会場、ご家庭など、パソコンの映像と音声をまとめて伝送する用途に大変便利です。

【特長】
●1本のアナログRGBケーブルだけでアナログRGB信号とアナログ音声信号を一緒に伝送することができるアダプタです。
●最大でUXGA（1600x1200）までのアナログRGBとアナログ音声信号を、1本のアナログRGBケーブルで伝送。
●最大50mまでの映像及び音声の伝送が可能（ただし実質延長距離は使用するアナログRGBケーブルの性能によって制限されます　※）。
●小さくてコンパクトなデザインで、狭隘な場所での配線でも場所を取りません
●特別なソフトウェアや電源は不要で、接続後直ちにお使いいただけます。
●外付けの電源も不要です。

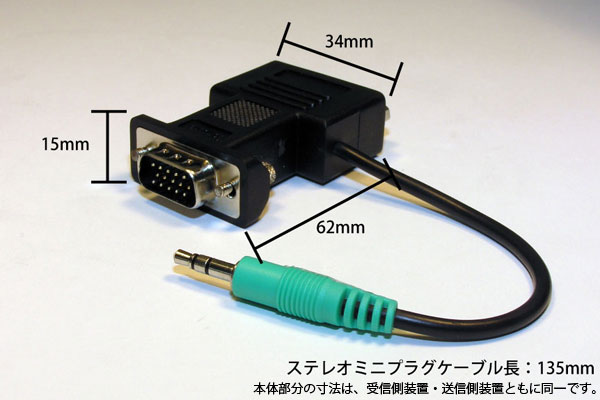

●外形寸法　W 62mm×D 34mm×H 15mm 出力側ステレオミニプラグケーブル長さ 135mm
●商品は数量1のご注文で、送信側・受信側2台セットのお届けとなります。
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。

【仕様】
商品の仕様は、日本語マニュアル（写真横のリンク）に記載しておりますのでご確認ください。

【接続時のご注意】

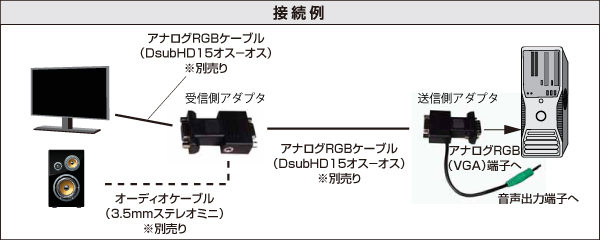

【適合ケーブル】
ディスプレイケーブル　［アナログRGB HD15pinオス－HD15pinオス］
ディスプレイケーブル　［極細タイプ、アナログRGB HD15pinオス－HD15pinオス］
オーディオケーブル 3.5mmステレオミニプラグ－3.5mmステレオミニプラグ
オーディオケーブル ステレオミニプラグ（L型）－RCAオス×2
※標準外の長さのケーブルも特注で製作できます。

【対応機種】
■対応ソース機器　：　アナログRGB端子の画像出力およびステレオミニプラグ端子の音声出力を持つパソコン等
■対応ディスプレイ・オーディオ機器　：　アナログRGB端子を持つテレビおよびディスプレイ・ステレオミニプラグ入力を持つスピーカー・オーディオ装置など

【ご注意】
◆全ての映像機器への接続を保証するものではありません。機種により動作しないものもあります。
◆本アダプタを2セット以上接続して使用することは出来ません。
◆最大延長距離は使用するケーブルの品質により異なりますので、ご注意ください。おおよその目安として、解像度UXGA（1600x1200）60Hzの場合弊社型番EDIS-HD15MMのアナログRGBケーブルを使用し約50mまで、映像と音声の延長が可能です。
◆本製品は音声信号の伝送を、本来VESA DDC信号に利用されるピンを使用し行っています（VESA DDC信号の伝送は行われません）。このため、ソース機器とディスプレイ機器間でVESA DDC信号の伝送が必須となる機器組み合わせでは、正常な映像が得られない場合があります。
◆映像信号の損失補償やノイズ補償の回路は内蔵しておりませんので、配線するアナログRGBケーブルの長さや品質により映像が劣化することがあります。
◆本製品は音声信号の伝達を、本来VESA DDC信号用に使われる、アナログRGB端子のNo.11、No.12ピンを利用して行います。このため、エクステンダー（延長器）やセレクター（切替器）、スプリッター（分配器）と併用する場合には、これらのピンが正しく結線されていることを十分ご確認ください。
◆必ず送信側・受信側アダプタ双方をセットした状態でお使いください。どちらか一方のみ接続し、各アダプタの伝送側コネクタとパソコン・モニターなどを直接接続した状態で使用すると、画像や音声に乱れを生じるだけでなく、他周辺機器の故障の原因となるおそれがありますので充分ご注意ください。
◆コネクタの勘合ナット（雌ネジ）を取り外すことはできませんので、ご注意ください。またパネルなどに取り付けて使用することもできませんので、予めご了承ください。
◆個別の再生機器やテレビ、プロジェクター、その他周辺機器への適合性や互換性および相性などについては、サポート対象外とさせていただきます。
◆ご購入前の動作確認や相性確認のために、無料貸出サービスもご用意しておりますのでご活用ください。
