中継D端子ケーブル　D端子－丸型DIN14pinメス（狭小箇所　配線用）

図面（pdf）   出荷検査   RoHS適合書   図面（dwg）   寸法公差

●片側にΦ18.5mmの丸型コネクタ（メス型）を取り付けたD端子ケーブルです。
●配管内配線、壁面内配線、天井配線、床下配線など、狭い場所での長距離配線を行う際に大変便利です（配線可能な配管の内径はΦ22mm以上となります）。

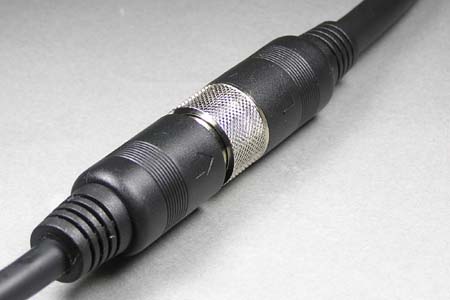

●連結するケーブルは、オス型のDIN14pin丸型コネクタケーブル【VD-DTDIN14M-M005】となります。　⇒ 丸型コネクタの連結状態写真
●D端子を持つDVDプレーヤやBS・CSデジタルチューナなどと、D端子付き液晶テレビやプラズマディスプレイなどとを接続するハイビジョン映像向けの高品質ビデオケーブルです。
●D1～D5端子対応。
●使用電線は伝送ロスの少ない高純度99.996％OFC（無酸素銅）タイプです。
●UL認定（UL20276）でインピーダンス75オームの複合同軸電線を使用しています。
●内蔵の同軸ケーブル1本ずつにシールド＋外皮2重シールドの構造で、全体で3重シールドを施した高信頼性のケーブルです。
●コネクタシェルと端子（コンタクト）は、接触抵抗が低く錆や経年変化の少ない金メッキを使用しております。
●1.0m～30mまで豊富な長さをご用意しております。
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。

【関連商品】

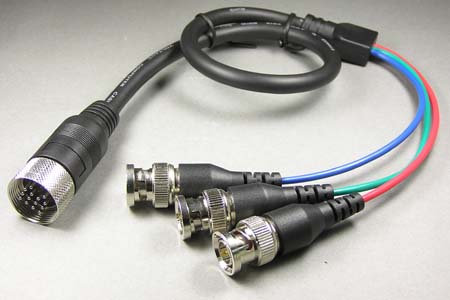

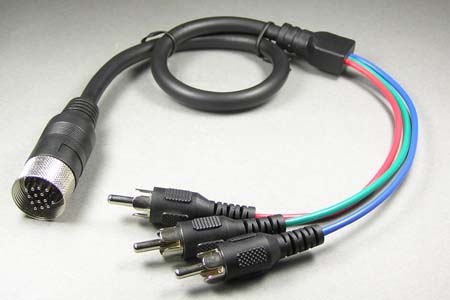

◆RCAコネクタのコンポーネント端子タイプ（RCAオス*3本）のケーブル（お取り寄せ品） やBNCコネクタのコンポーネント端子タイプ（BNCオス*3本）のケーブル（お取り寄せ品） と組み合わせれば、コンポーネント端子を持つ機器への接続も可能です。
◆別売りの防塵キャップを取り付ければ、ケーブルの引き回しの際のコネクタ端子内へのゴミの混入を防止でき、また先端のリングに引張用のヒモを取り付けて引き回すことで狭小箇所の配線が楽になります。

【ご注意】
◆このケーブルは、最大30メートルまで動作を確認しております。
30メートルを超える長さでお使いいただく場合は、下記に掲載の専用延長装置（エクステンダー）をお使いいただくことをお奨めいたします。 映像・音声信号　延長装置（エクステンダー）はこちら
