ビデオケーブル セパレート（S）端子　S端子オス－S端子オス （金メッキシェル）

クリックすると拡大画像を見ることができます。 図面（pdf）   出荷検査   ピンアサイン   図面（dwg）   寸法公差   RoHS適合書

●映像信号を、輝度信号(Y)と色信号(C)に分離して伝送するSeparate(セパレート)端子【S端子】タイプのケーブルです。

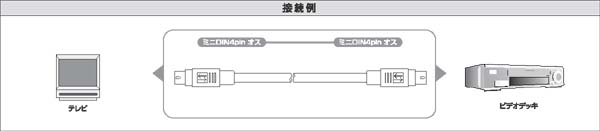

●S端子（ミニDIN4pinオス）を持つビデオやテレビなどと、S端子（ミニDIN4pinオス）を持つパソコン、ケーブルテレビ、ホームターミナル、その他のビデオ機器とを接続するケーブルです。
●インピーダンス75オームの同軸ケーブルを使用しており、低損失の映像信号の伝送が可能です。
●またケーブルはUL規格認定（UL2919）の2重シールド電線で、内部の単芯同軸電線もUL認定品（UL1354）です。
●ミニDINコネクタの端子には金メッキを施しており、接触抵抗が低く錆などの経年変化が少ない構造です。
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。
【関連商品】
下記の関連商品も合わせてご検討ください。

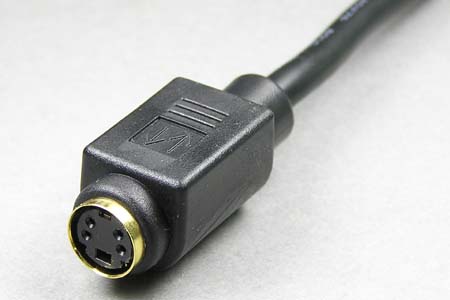

◆延長や中継に便利な『メス型のS端子コネクタ』を使用したケーブルも特注で製作可能ですので、お問合せください。
◆ビデオスケーラCM-390：S-ビデオ信号をパソコン用のアナログRGB信号に変換します。
◆ビデオスケーラCM-391：S-ビデオ信号をDVI信号に変換します。

【ご注意】
◆このケーブルは、最大30メートルまで動作を確認しております。
30メートルを超える長さでお使いいただく場合は、下記に掲載の専用延長装置（エクステンダー）をお使いいただくことをお奨めいたします。　 映像・音声信号　延長装置（エクステンダー）はこちら
