DVI-D＋オーディオ信号 スプリッター（DVI-Dシングルリンク＋3.5mmステレオミニ音声信号分配器：1入力4分岐タイプ）

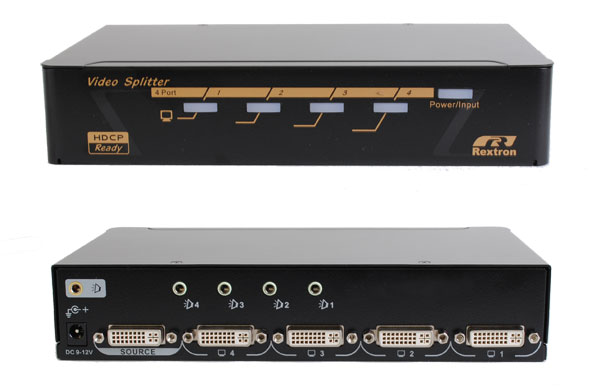

クリックすると拡大画像を見ることができます。 日本語マニュアル   接続ポートの写真     使用上の注意事項   保証規定

商品仕様の詳細や操作方法は、 日本語マニュアル（上記）でご確認ください。

【商品概要】
DVI-Dシングルリンク信号用AV スプリッター VSDA-104 は、1つのDVI-Dソースを同時に4つのDVI-D対応ディスプレイに分配するDVI-D信号分配器です。

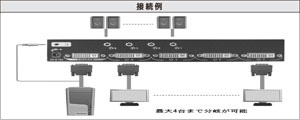

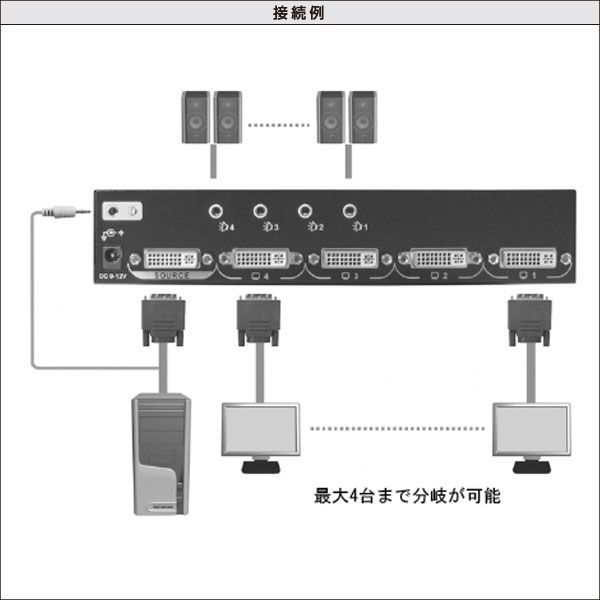

1台のDVI-Dシングルリンク出力端子を持つパソコンやAV機器などのDVI 出力機器を、4台のDVI-Dシングルリンク 端子を持つPCモニタや大型液晶TV、プロジェクターなどのDVI 入力機器で共有し、同時に画像表示することが可能です。
また、3.5mmステレオミニプラグによるアナログオーディオ信号の切替も同時に可能ですので、PCスピーカーやAVアンプのライン端子等を、映像機器同様に分配できます。
最大でWUXGA (1920×1200)@60Hz、までの高解像度画像に対応しております。
さらに、5段までカスケード接続可能ですので、最大分岐数を1024分岐（最大延長60m・長尺タイプケーブル使用時）とすることも可能です。

【特長】
●1入力－4分岐タイプです。
●DVI 1.0規格およびHDCP 1.1規格に準拠。
●DVI-Dシングルリンク端子をもつディスプレイやプロジェクター等に接続するだけで画像を表示。
●VGAからWUXGA、480iから1080/60pまで、さまざまなPCとHDTVの解像度をサポート。
●最大解像度帯域：225MHz(6.75Gbps)
●3.5mmステレオミニプラグによるアナログ音声信号の入出力にも対応。
●最大5段（256台、分配数1024）までカスケード接続可能（カスケード接続例）。　
●長尺タイプケーブルを使用することで、1段あたり最大10m、5段のカスケードで最長60mの延長が可能。
※DVIDEX-UTPACT、DVIDS-EQEX-SL、DE01Eなどのエクステンダーとは併用できません。また、「1段あたり最大10m」とは、弊社長尺用ケーブル DDIS-SDMSDM-M** との併用時のものです。
※※3.5mmステレオミニプラグケーブルの延長距離は、本機によっては制限されません。実際に使用するケーブルの性能に依存します。
●特別なソフトウェアのインストールは不要。
●DVI-HDMI変換アダプタを使用してHDMI出力やHDMI入力の機器との接続も可能です。
※ただし映像信号のみの伝送・1080/60p 8bitカラー以下での動作となります。
※※また、HDMIに変換した出力と、無変換のDVI-D出力を混在させることはできません
●特別なソフトウェアのインストールは不要。
●外形寸法 ： W 220mm×D 135mm×H 44mm

【付属品】
▼ACアダプタ（PSE認定済）・・・1個

【仕様】
商品の仕様は、日本語マニュアル（写真横のリンク）に記載しておりますのでご確認ください。

【適合ケーブル】
DVI-Dシングルリンクケーブル DVI-Dオス（18+1pin）－DVI-Dオス（18+1pin）
オーディオケーブル ステレオミニプラグ（L型）－RCAオス×2
オーディオケーブル 3.5mmステレオミニプラグ－3.5mmステレオミニプラグ
長尺オーディオケーブル 3.5mmステレオミニプラグ－3.5mmステレオミニプラグ
オーディオケーブル 3.5mmステレオミニプラグ－3.5mmステレオミニジャック
HDMIメス－DVI-Dオス（18+1：シングルリンク） 変換アダプタ
HDMIオス－DVI-Dメス（24+1：シングルリンク） 変換アダプタ

※長尺専用ケーブルを使用することで、1段あたり10m、最大で60mまでの長距離延長と最大1024分岐のカスケード接続が可能となります。
ディスプレイケーブル＜DVI-D　シングルリンク　長尺タイプ＞ DVI-Dオス（18+1pin）－DVI-Dオス（18+1pin）
※標準外の長さのケーブルも特注で製作できます。

【対応機種】
■対応ソース機器　：　DVI-Dシングルリンク端子および3.5mmステレオミニプラグを持つパソコン、グラフィックアダプタ、次世代DVDプレイヤーなど
■対応ディスプレイ　：　DVI-Dシングルリンク端子および3.5mmステレオミニプラグを持つ液晶ディスプレイ、プロジェクター、液晶テレビなど

◆ご購入前には必ず日本語マニュアルや注意事項をご確認ください（写真横のリンクよりダウンロードしてごらん下さい）。
◆本機はDVI-DシングルリンクまたはHDMI出力ポートを備えたパソコン、AV機器、およびDVI-DシングルリンクまたはHDMI入力ポートを備えた液晶テレビ、ディスプレイ、プロジェクター等でご使用いただけます。
◆本機には映像品質を向上させる機能や映像品質の劣化を改善する機能は持っておりません。分岐した各機器の映像品質は、入力側機器と直接接続した場合に比べて劣化する場合があります。
◆本機は入力機器および出力機器に対して、解像度やリフレッシュレートの自動調整機能や自動変換機能を有しておりません。よって出力機器（例えばパソコン本体）の出力解像度やリフレッシュレートおよび入力機器（例えば液晶TV）の解像度やリフレッシュレートが、本機が対応可能な上記仕様に記載の解像度やリフレッシュレートに対応していることを必ずご確認ください。入出力機器双方の解像度とリフレッシュレートが本機で対応可能なものでない場合は、本機を使用しても正常に表示することはできません。
◆HDMIのコントロール信号を利用して固有の制御や認識を行っている映像機器では、正常に動作しない場合があります。
◆ディスプレイや再生機器との配線の途中に変換アダプタや中継アダプタなど他の配線部材を介しての接続に対しては動作確認および動作保証しておりません。
◆他のエクステンダー、スプリッター、セレクター等との併用については、動作確認および動作保証しておりません。
◆DVI-DシングルリンクおよびHDMI対応機器以外は動作保証対象外といたします。
◆全てのDVI-Dポート、HDMIポートへの接続を保証するものではありません。
◆個別のAV機器やテレビ、その他機器への適合性や互換性および相性などについては、サポート対象外とさせていただきます。
◆ご購入前の動作確認や相性確認のために、無料貸出サービスもご用意しておりますのでご活用ください。
◆2011年10月31日以前は、接続できる最大ケーブル長に関して「カスケード1段あたり最大15m、5段カスケード時最大90m」とご案内しておりましたが、これは誤りです。正しくは「カスケード1段あたり最大10m、5段カスケード時最大60m（長尺用ケーブル使用時）」となります。お詫びして訂正いたします。
