HDMI信号スプリッター（1入力4分岐、HDMI Ver1.3対応 分配器）

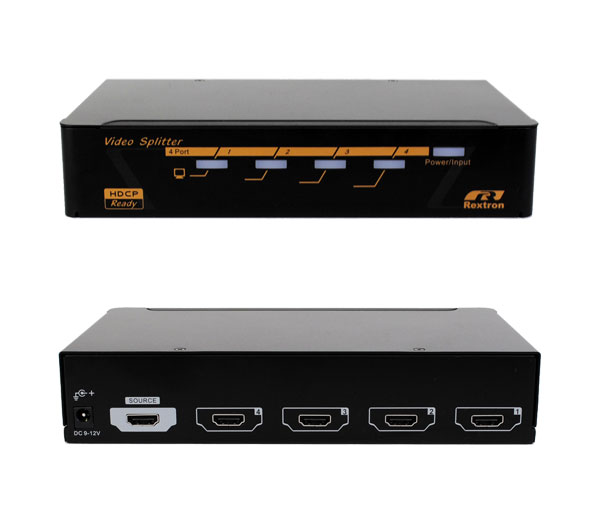

クリックすると拡大画像を見ることができます。 日本語マニュアル   接続ポートの写真     使用上の注意事項   保証規定

商品仕様の詳細や操作方法は、 日本語マニュアル（上記）でご確認ください。

【商品概要】

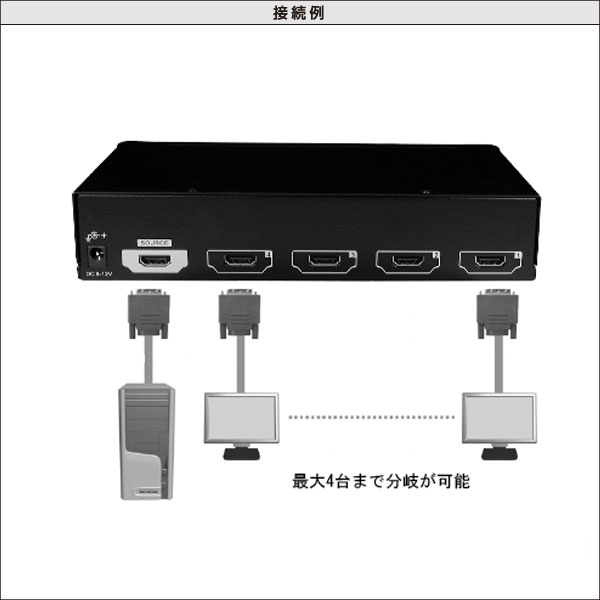

HDMI1.3スプリッター VSM-104は、1つのHDMIソースを同時に4つのHDMI対応ディスプレイに分配するHDMI信号分配器です。
HDMI端子を備えたHDDレコーダー、ゲーム機、DVDプレイヤー、BS/CSチューナー、液晶テレビやプロジェクターにご利用いただけます。
さらに、5段までカスケード接続可能ですので、最大分岐数を1024分岐（最大延長90m・長尺タイプケーブル使用時）とすることも可能です。最大でWUXGA (1920×1200)@60Hzまでの高解像度画像に対応しております。
HDMI 1.3 端子を備えたパソコン／グラフィックボード、HDD レコーダー、次世代DVD プレーヤ、液晶モニタやプロジェクター、AVアンプなどの映像・音声機器にご利用いただけますので、ホームシアターなどの複数のHDMI機器の接続や教育機関、プレゼンテーション、展示会、会議室などでの用途に最適です。

【特長】
●HDMI 1.3規格およびHDCP 1.1規格に準拠。
●10bitおよび12bit DeepColor、x.v.Color等のHDMI1.3拡張機能やドルビーデジタルTrue HDサウンドおよびDTS-HDオーディオに対応。
●HDMI端子をもつテレビやプロジェクター等に接続するだけで画像を表示。
●VGAからWUXGA、480iから1080pまで、さまざまなPCとHDTVの解像度をサポート。
●最大解像度帯域幅：225MHz（6.75Gbps）。
●最大5段（256台、分配数1024）までカスケード接続可能。　
※10bit、12bit DeepColor信号を伝送する場合、カスケード接続段数は2段（分配数16）までとなります。
●長尺タイプケーブルを使用することで、1段あたり最大20m（入力側10m、出力側10m）、5段のカスケードで最長60mの延長が可能。
※「1段あたり最大10m」とは、弊社長尺用ケーブル DVD-2HDMIHDMI-M** との併用時のものです。また、DeepColor映像使用時には、1段あたり最大5mとなります。
●特別なソフトウェアのインストールは不要。
●DVI-HDMI変換アダプタを使用してDVI-D出力やDVI-D入力（いずれもシングルリンクのみ）の機器との接続も可能です。
※ただし映像信号のみの伝送・1080/60p 8bitカラー以下での動作となります。
※※また、DVI-Dに変換した出力と、無変換のHDMI出力を混在させることはできません。
●特別なソフトウェアのインストールは不要。
●外形寸法 ： W 220mm×D 135mm×H 44mm

【付属品】
▼ACアダプタ（PSE認定済）・・・1個

【仕様】
商品の仕様は、日本語マニュアル（写真横のリンク）に記載しておりますのでご確認ください。

【適合ケーブル】
HDMIケーブル（Ver 1.3規格：カテゴリー2対応）
HDMI-DVI ケーブル（映像信号の伝送のみ）
HDMI中継アダプタ
パネルマウント型 HDMI中継アダプタ
HDMIメス－DVI-Dオス（18+1：シングルリンク） 変換アダプタ
HDMIオス－DVI-Dメス（24+1：シングルリンク） 変換アダプタ

※長尺専用ケーブルを使用することで、1段あたり10m、最大で60mまでの長距離延長と最大1024分岐のカスケード接続が可能となります。
HDMIケーブル　長尺専用タイプ（Ver 1.3規格：カテゴリー2対応）
※標準外の長さのケーブルも特注で製作できます。

【対応機種】
■対応ソース機器　：　HDMI端子を持つTVカメラ、DVD/BDプレーヤー、HDDレコーダー、BS/CSチューナーなど
■対応ディスプレイ　：　HDMI端子を持つテレビおよびディスプレイなど

【ご注意】
◆ご購入前には必ず日本語マニュアルや注意事項をご確認ください（写真横のリンクよりダウンロードしてごらん下さい）。
◆本機はHDMI出力ポートを備えたAV機器、およびHDMI入力ポートを備えた液晶テレビ、ディスプレイ、プロジェクター等でご使用いただけます。
◆また本機には映像品質を向上させる機能や映像品質の劣化を改善する機能は持っておりません。分岐した各機器の映像品質は、入力側機器と直接接続した場合に比べて劣化する場合があります。
◆本機は入力機器および出力機器に対して、解像度やリフレッシュレートの自動調整機能や自動変換機能を有しておりません。よって出力機器（例えばパソコン本体）の出力解像度やリフレッシュレートおよび入力機器（例えば液晶TV）の解像度やリフレッシュレートが、本機が対応可能な上記仕様に記載の解像度やリフレッシュレートに対応していることを必ずご確認ください。入出力機器双方の解像度とリフレッシュレートが本機で対応可能なものでない場合は、本機を使用しても正常に表示することはできません。
◆HDMIのリンク信号やコントロール信号を利用して固有の制御や認識を行っている映像機器や、HDMI端子でパソコンの映像信号入力を共有している映像機器などとの接続は、動作保証の対象外とさせていただきます。
◆液晶テレビや再生機器との配線の途中に変換アダプタや中継アダプタ、延長器など他の配線部材を介しての接続に対しては動作確認および動作保証しておりません。
◆また、エクステンダー、スプリッター、セレクター等との併用については、動作確認および動作保証しておりません。
※HDMIケーブルを延長増幅するエクステンダーやイコライザーとは併用できません。また、「1段あたり最大10m」とは、弊社長尺用ケーブル DVD-2HDMIHDMI-M** との併用時のものです。
◆HDMI対応機器以外は動作保証対象外といたします。
◆全てのHDMIポートへの接続を保証するものではありません。
◆個別のAV機器やテレビ、その他機器への適合性や互換性および相性などについては、サポート対象外とさせていただきます。
◆ご購入前の動作確認や相性確認のために、無料貸出サービスもご用意しておりますのでご活用ください。
◆2011年10月31日以前は、接続できる最大ケーブル長に関して「カスケード1段あたり最大15m、5段カスケード時最大90m」とご案内しておりましたが、これは誤りです。正しくは「カスケード1段あたり最大10m、5段カスケード時最大60m（長尺用ケーブル使用、DeepColor未使用時）」となります。お詫びして訂正いたします。
