コンポーネントビデオ信号エクステンダー：最大300m延長（映像信号延長器：１入力１出力タイプ/UTPケーブル（LANケーブル）延長型）

クリックすると拡大画像を見ることができます。 日本語マニュアル   外形寸法図     使用上の注意事項   保証規定

【商品概要】

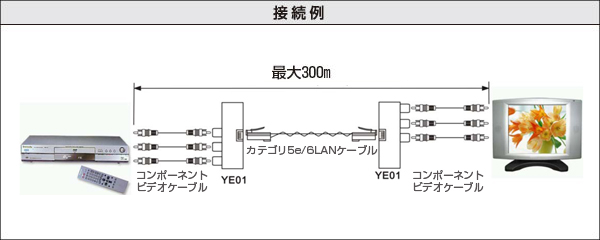

コンポーネントビデオ信号エクステンダー YE01は、安価なCAT5e以上の単線のUTP LANケーブルを使用して、コンポーネントビデオ信号（Y、Pb、Pr）を最大300mまで伝送可能なエクステンダーです。
UTPケーブル1本でコンポーネントビデオ信号（Y、Pb、Pr）を長距離伝送できるので、コンポーネントビデオ用の同軸ケーブルを3本使用する必要がなくなります。
一般的なLANケーブル（UTPケーブル）で延長することが可能ですので、壁面内配線やCD管配線などの狭い場所での延長配線が可能です。
液晶テレビ、プラズマテレビ、プロジェクター、切替器（スイッチ）、スプリッターなどでの使用が可能です。
調整室、マルチメディアルーム、通信センター、会議室、教室などでの遠隔表示に大変便利にご利用いただけます。

【特長】
●コンポーネントビデオ信号（緑：Y/青：Pb/赤：Pr）をCAT 5e UTPケーブルで伝送。
●最大300mまでのカラー映像信号の伝送が可能（720p、1080iでの使用時は最大100mとなります）。
●D端子－コンポーネント端子変換ケーブルVD-D3RM-xxをお使いいただくことで、D端子による映像信号の延長にもご利用いただけます。
●コンポジットビデオ信号＋ステレオオーディオ信号（赤／白RCA端子）ケーブルの伝送にもご利用いただけます（ただしケーブルと本機の送信・受信側コネクタとの取付位置の色に十分ご注意ください）。
●場所をとらないコンパクトな設計。
●一般的なLANケーブル（UTPケーブル）で延長することが可能ですので、壁面内配線やCD管配線などの狭い場所での延長配線が可能（ただし、4芯（2ペア）のケーブルは使用できません。必ず8芯（4ペア）のLANケーブルを使用してください。また、ネットワークHUBなどと接続しイーサネット環境と混在させることはできません）。
●特別なソフトウェアや電源は不要で、接続後直ちにお使いいただけます。
●外形寸法 ： W 110mm×D 77mm×H 24mm
●本製品の対応解像度は1080iまでとなります。
●商品は数量1のご注文で、送信側・受信側2台セットのお届けとなります。
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。

【仕様】
商品の仕様は、日本語マニュアル（写真横のリンク）に記載しておりますのでご確認ください。
本機の接続ポートの詳細写真は、写真横のリンクに掲載しておりますのでご確認ください。

【適合ケーブル】
ビデオケーブル　［コンポーネント端子　RCAオス×3－RCAオス×3］
ビデオケーブル　［コンポーネント端子　RCAオス×3－RCAオス×3 （直径7mmの3芯同軸タイプ、OFC電線）］
D端子ビデオケーブル　［（D端子－コンポーネント端子：RCAオス×3）］
ビデオ＋音声ケーブル ［RCAオス×3（音声×2＋コンポジット端子）－RCAオス×3（音声×2＋コンポジット端子）］
長尺用 カテゴリ ６ LANケーブル UTP ストレート結線（単線、グレー）
※15m以上の長距離の延長には単線仕様のUTPケーブルをお奨めします。
※標準外の長さのケーブルも特注で製作できます（詳しくはこちらをご覧ください）。
UTPケーブル用中継配線ボックス
※UTPケーブルの中継配線には、上記の配線ボックスが便利です。

【関連商品】
長距離のLANケーブルをスマートに配線するための各種の配線器具もご用意しております。
　スナップイン中継コネクタ
　AVコンセント（マルチメディア対応の壁面配線器具）

【対応機種】
■対応ソース機器　：　コンポーネントビデオ端子（RCA端子）を持つDVDプレーヤー、ビデオデッキ、BS/CSチューナーなど
■対応ディスプレイ　：　コンポーネントビデオ端子（RCA端子）を持つ液晶テレビおよびプラズマディスプレイ

【ご注意】
◆ご購入前には必ず日本語マニュアルや注意事項をご確認ください（写真横のリンクよりダウンロードしてごらん下さい）。
◆1080p以上の解像度の映像信号は伝送できません（表示できません）ので、ご注意ください。
◆全ての映像機器への接続を保証するものではありません。機種により動作しないものもあります。
◆LAN用のHUBを介しての配線や延長はできません。
◆Ethernetとの共存はできません。
◆個別の映像機器への適合性や互換性および相性などについては、サポート対象外とさせていただきます。
◆映像信号の損失補償やノイズ補償の回路は内蔵しておりませんので、配線するLANケーブルの長さにより映像が劣化することがあります。なお、シールドタイプのLANケーブルを使用することで、ある程度の信号劣化を防ぐことができる場合があります。
◆かならず2台1セットでご使用下さい。
◆本機を3台以上の複数台で連結して延長距離を伸ばすことはできません。
◆ご購入前の動作確認や相性確認のために、無料貸出サービスもご用意しておりますのでご活用ください。

※下記単価は数量1のご注文で、送信側・受信側2台セットでの価格となります。
