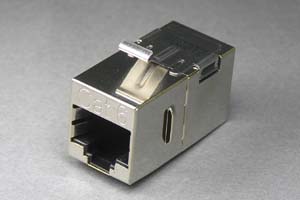

スナップイン中継コネクタ、両側RJ-45メス筒型（LAN配線用、CAT6対応、ストレート結線、シールドタイプ）

図面（pdf）   RoHS適合書     図面（dwg）

●LANケーブルを中継するためのスナップイン取付型の金属シールドタイプの中継アダプタです。
●1000BASE－T（カテゴリ6）に対応しています。
●ケーブルを接続するジャック内部にも金属シールドが施されていますので、当アダプタを金属製パネルに取り付けて、かつ弊社のシールドタイプLANケーブルで配線すれば、配線の全工程において接地性を確保することが可能です。
●宅内配線やデジタルサイネージに最適な、ブランクAVコンセントや19インチラック用パッチパネルにも取付可能です。
　さらに、ベゼルを使用すれば専用パッチパネル以外のパネル（板物）への取り付けも可能です。
●パネルまたは壁面に取り付ける際の穴加工寸法（パネルカット寸法）は、上記写真右横の「図面」に掲載しておりますので、ご参照ください。
●取付可能なパネルまたは壁面の厚さは、1.5mmですのでご注意ください（1.5mm以外の厚さでは正常に取り付けられない場合があります）。
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。

【関連商品】
下記の関連商品も合わせてご検討ください。
◆スナップイン中継コネクタ専用取付枠（ブランクAVコンセント）
◆壁面埋込コンセントプレート（フェースプレート）
◆板金プレートやパネルへ取り付ける際に使用する保持具やガイドチップ

【取付例】
◆ブランクAVコンセント（白色金属プレートタイプ）への取付例
◆専用フェースプレート（角型）への取付例（当社のガイドチップ（ヨコ取付）を使用）
◆専用フェースプレート（角丸型）への取付例（当社のガイドチップ（ヨコ取付）を使用）
◆パナソニック電工製WN6009への取付例（当社のガイドチップ（ヨコ取付）を使用）
◆19インチラックマウント用パッチパネルへの取付例
※取付例写真で使用しているスナップイン中継コネクタは代表例です。

【ご注意】
◆当該コネクタはコンセント本体やアクセサリー部品などへの装着方法や手順に固有の方法がありますので、上記に掲載の『取付方法』を十分にご確認いただいた上で装着作業を行ってください。また装着には相当量の力を要する場合がありますので、コンセント本体やアクセサリー部品などに当該コネクタを装着する際には手袋など指先を保護する保護具を使用して作業を行ってください。
◆当コネクタは、ホコリなどの進入を防ぐ防塵機構は有しておりません。また防塵カバーなどの別部品もご用意しておりませんので、予めご了承ください。
◆よって、当該端子にケーブルを接続せずに端子面を空けたままで放置すると、ホコリなどが進入して接触不良になる場合があります。ケーブルを接続しない端子は、端子面に防塵テープを貼るなどの防塵対策を行ってください。
