他社製フェースプレート対応型コンセントモジュール（DVI+ステレオ音声中継用、壁面埋込タイプ）

コネクタ部図面（pdf）   プレート部図面（pdf）     RoHS適合書   施工方法

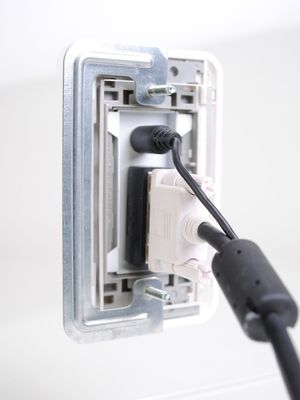

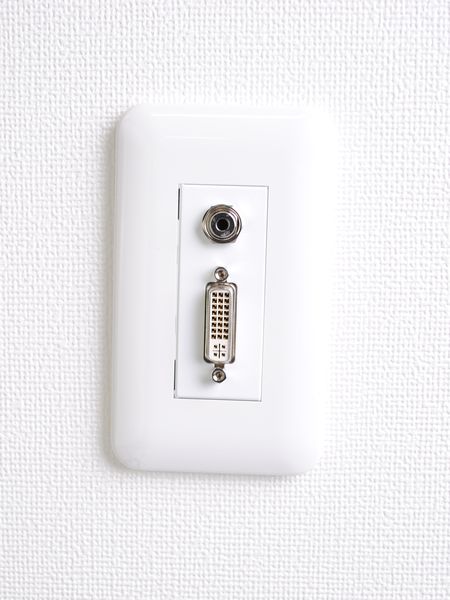

●DVI映像信号と、3.5mmステレオミニプラグのアナログ音声を、同時に中継配線できるコンセントモジュールです。（裏面側から見た写真はこちら、　正面取付例の写真はこちら）
●パナソニック電工社など他社製フェースプレートに組み込むことができます。WTF7006WやWTF7009Wといった2連や3連のフェースプレートに組み込んでお客様オリジナルの壁面配線コンセントも自由に実現できます。（参考写真はこちら）（適合するプレートは下記を参照）
●両側DVI（24+5pin）メスの同一ピン全線ストレート結線の中継アダプタを使用していますので、DVI-I、DVI-D（シングルリンクおよびデュアルリンク）、DVI-Aの何れのケーブルでも中継することができます。
●医療用映像機器やデジタルサイネージ（電子看板）、およびホームシアターなどの住宅内配線での施工用として、ビデオ信号やオーディオ信号を壁面配線する際に便利なAV機器専用のコンセントです。
●ビデオ信号の配線が壁面を通して行えますので、AV機器周辺のケーブル配線をスッキリ整理することができます。
●この商品を壁面に取り付けるには、パナソニック電工株式会社製絶縁取付枠（型番：WTF3710K）などを介して取り付けることとなります（絶縁取付枠への取付方法はこちら）。当社では販売しておりませんので、お客様にて別途ご用意をお願いいたします。
●さらに、この商品を壁面に取り付けるには、こちらの【はさみ金具】を介して取り付けることとなります（施工方法はこちら）。別途ご用意（またはご注文）をお願いいたします。
●なお、はさみ金具を使用して本商品を壁面に取り付ける場合の壁面の穴あけ寸法は下記の通りとしてください。
　　ヨコ：51mm（+8mm-0mm）、タテ：95mm（+8mm-0mm）
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。

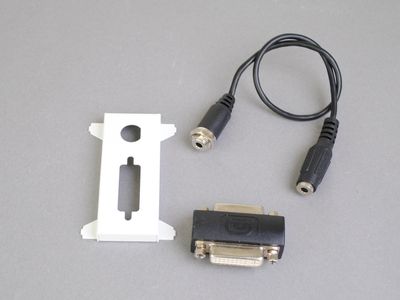

【商品構成】
●コンセント組み込み用プレート（白塗装ステンレス製）・・・1枚
●DVI（24+5pin、両側メス）中継コネクタ・・・1個
●内部中継用3.5mmステレオミニケーブル（両側メス、長さ0.22m）・・・1本
ご納品時は、上記の各構成部品は上記商品写真のように組み立てられておりません（各部品の写真はこちら）。お客様にて組み立てをお願いいたします。

【適合ケーブル】
中継コネクタの両側には下記に掲載のケーブルが接続できます。
こちらに掲載のDVIケーブルが映像用ケーブルとして接続可能です。

【適合フェースプレートと取付枠】
下記は代表例として一連のフェースプレートを掲載しておりますが、2連3連のフェースプレートでも取付可能です。
●パナソニック電工社
WTF7003W（コスモシリーズフェースプレート）
WTF8003W（コスモシリーズフェースプレート）
WTF3710K（コスモシリーズ用絶縁取付枠）

WN6003W（フルカラーシリーズフェースプレート）
WN3710（フルカラーシリーズ用絶縁取付枠）
●東芝社
WDG5413(WW)（WIDEiシリーズフェースプレート）
NDG5413(WW)（E'sシリーズフェースプレート）
NDG4302（WIDEi、E's共用絶縁取付枠）
●神保電器社
WJD-3（J-WIDE2ピースコンセントWJDシリーズフェースプレート）
HBP-3U（ニューマイルドビーシリーズフェースプレート）
NKP-3UF PW（ニューマイルドビーシリーズフェースプレート）
BS-K（J-WIDE2ピースコンセント、ニューマイルドビー用絶縁取付枠）

WJE-3（J-WIDEコンセントWJEシリーズフェースプレート）
WJK-1（J-WIDEコンセント用絶縁取付枠）

上記の絶縁取付枠への取付けが可能です。コンセントモジュールのカラーバリエーションは白色のみになります。フェースプレートとの組み合わせの際には、メーカーにより白色の色味は変わりますのでご注意ください。(各社の組み合せ例はこちら)

【関連商品】
20メートル以上の長距離の配線を行う場合や、複数の映像機器への同時分配配線を行う場合は、下記に掲載の商品の併用をお奨めいたします。
　　映像信号の延長装置
　　映像信号の分配装置

【ご注意】
◆特注製作は対応不可の商品です。
◆接続するケーブルの要求仕様に従った配線施工をしてください。特に、壁面内は狭いため接続するケーブルが要求する最小曲げ半径未満での配線は、断線など接続部の破損を生じる場合がありますので、十分にご注意ください。
◆壁内配線の施工を行う前に、目的とする信号伝送が正常に行われることを事前に確認してください。壁内への配線は一旦施工を行うと容易に修正ができなくなることがあります。したがって壁内への配線や通線を行う前に、AVコンセントや中継ケーブルを機器に接続して信号伝送が正常に行えることを事前に確認してから壁内への施工を実施してください。特に5メートルを超える長距離配線では、接続する機器との相性などにより目的とする性能が発揮できない場合がありますので、特に配線施工前の動作確認をお奨めいたします。なお一旦施工された商品は初期不良の保証の対象外となりますので予めご了承ください。
◆映像や音声信号および高周波のデータ通信は、外来ノイズの影響を受けやすい場合があります。本商品には特別なノイズ対策は施しておりませんので、ケーブルを壁内に配線する際にはノイズ発生源（例えばファンモーターの電源線など）とは離して（隔離して）配線することをお奨めいたします。
