他社製フェースプレート対応型コンセントモジュール（VGA映像用、接続ケーブル付き、壁面埋込タイプ）

ケーブル部図面（pdf）   プレート部図面（pdf）     RoHS適合書   施工方法

●ミニDsub15ピンのアナログRGB（VGA）映像信号を配線できる接続端子＆ケーブル付きのコンセントモジュールです（壁面取り付け例の写真はこちら）。
●パナソニック電工社など他社製フェースプレートに組み込むことができます。WTF7006WやWTF7009Wといった2連や3連のフェースプレートに組み込んでお客様オリジナルの壁面配線コンセントも自由に実現できます。（参考写真はこちら）（適合するプレートは下記を参照）
●壁内の配線は、こちらの専用ケーブルまたはこちらの専用ケーブル（ただし音声信号は伝送できません）を使って配線します。
●住宅内やデジタルサイネージ（電子看板）向けに、ビデオ信号やオーディオ信号を壁面配線する際に最適なAV機器専用のコンセントです。
●ビデオ信号やオーディオ信号の配線が壁面を通して行えますので、AV機器周辺のケーブル配線をスッキリ整理することができます。
●壁内側はケーブル長さ130mmの丸形DIN14ピンオスコネクタを引き出していますので、敷設配線には下記【関連商品】に掲載の『壁内配線用中継ケーブル』をご利用ください。
●解像度UXGA（1600×1200ピクセル）までの映像信号を伝送可能です（ただしUXGAで表示可能な最大長さは30mまでです。30mを超える長さでの最大表示解像度はSXGA：1280×1024ピクセルまでとなります）。
●この商品を壁面に取り付けるには、パナソニック電工株式会社製絶縁取付枠（型番：WTF3710K）などを介して取り付けることとなります（絶縁取付枠への取付方法はこちら）。当社では販売しておりませんので、お客様にて別途ご用意をお願いいたします。
●さらに、この商品を壁面に取り付けるには、こちらの【はさみ金具】を介して取り付けることとなります（施工方法はこちら）。別途ご用意（またはご注文）をお願いいたします。
●なお、はさみ金具を使用して本商品を壁面に取り付ける場合の壁面の穴あけ寸法は下記の通りとしてください。
　　ヨコ：51mm（+8mm-0mm）、タテ：95mm（+8mm-0mm）
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。

【商品構成】
●コンセント組み込み用プレート（白塗装ステンレス製）・・・1枚
●VGA用ミニDsub15ピンメス-DIN14ピンオスケーブル・・・1本

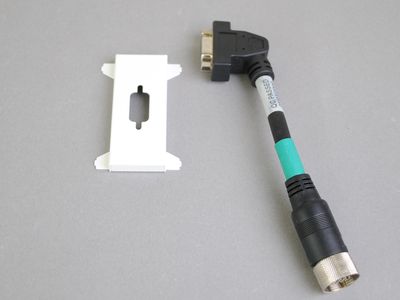

ご納品時は、上記の各構成部品は、上記商品写真のように組み立てられておりません（各部品の写真はこちら）。お客様にて組み立てをお願いいたします。

【適合ケーブル】
壁内配線用中継ケーブル 両側丸型DIN14pinメス　（こちらの変換DVIケーブルを片側に取り付ければ片側を直接映像機器や音声機器に接続することができます）
ディスプレイケーブル　［アナログRGB HD15pinオス－HD15pinオス］
ディスプレイケーブル　［極細タイプ、アナログRGB HD15pinオス－HD15pinオス］
オーディオケーブル 3.5mmステレオミニプラグ－3.5mmステレオミニプラグ
オーディオケーブル ステレオミニプラグ（L型）－RCAオス×2
※標準外の長さのケーブルも特注で製作できます。

【適合フェースプレートと取付枠】
下記は代表例として一連のフェースプレートを掲載しておりますが、2連3連のフェースプレートでも取付可能です。
●パナソニック電工社
WTF7003W（コスモシリーズフェースプレート）
WTF8003W（コスモシリーズフェースプレート）
WTF3710K（コスモシリーズ用絶縁取付枠）

WN6003W（フルカラーシリーズフェースプレート）
WN3710（フルカラーシリーズ用絶縁取付枠）
●東芝社
WDG5413(WW)（WIDEiシリーズフェースプレート）
NDG5413(WW)（E'sシリーズフェースプレート）
NDG4302（WIDEi、E's共用絶縁取付枠）
●神保電器社
WJD-3（J-WIDE2ピースコンセントWJDシリーズフェースプレート）
HBP-3U（ニューマイルドビーシリーズフェースプレート）
NKP-3UF PW（ニューマイルドビーシリーズフェースプレート）
BS-K（J-WIDE2ピースコンセント、ニューマイルドビー用絶縁取付枠）

WJE-3（J-WIDEコンセントWJEシリーズフェースプレート）
WJK-1（J-WIDEコンセント用絶縁取付枠）

上記の絶縁取付枠への取付けが可能です。コンセントモジュールのカラーバリエーションは白色のみになります。フェースプレートとの組み合わせの際には、メーカーにより白色の色味は変わりますのでご注意ください。(各社の組み合せ例はこちら)

【関連商品】
20メートル以上の長距離の配線を行う場合や、複数の映像機器への同時分配配線を行う場合は、下記に掲載の商品の併用をお奨めいたします。
　　映像信号の延長装置
　　映像信号の分配装置

【ご注意】
◆全ての映像機器への接続を保証するものではありません。機種により動作しないものもあります。
◆コンセントから伸びるケーブル部の最少曲げ半径は75mmです。半径75mm以下で曲げた場合はケーブル内部で断線が発生する可能性がありますので、敷設や通線には十分にご注意ください。
◆個別の再生機器やテレビ、プロジェクター、その他周辺機器への適合性や互換性および相性などについては、サポート対象外とさせていただきます。
◆ ご購入前の動作確認や相性確認のために、無料貸出サービスもご用意しておりますのでご活用ください。
◆特注製作も対応可能ですが、特注可能な箇所はケーブル部の長さ変更のみとなりますので、予めご了承ください。
◆壁内配線の施工を行う前に、目的とする信号伝送が正常に行われることを事前に確認してください。壁内への配線は一旦施工を行うと容易に修正ができなくなることがあります。したがって壁内への配線や通線を行う前に、AVコンセントや中継ケーブルを機器に接続して信号伝送が正常に行えることを事前に確認してから壁内への施工を実施してください。特に5メートルを超える長距離配線では、接続する機器との相性などにより目的とする性能が発揮できない場合がありますので、特に配線施工前の動作確認をお奨めいたします。なお一旦施工された商品は初期不良の保証の対象外となりますので予めご了承ください。
◆映像や音声信号および高周波のデータ通信は、外来ノイズの影響を受けやすい場合があります。したがってAVコンセントや中継ケーブルを壁内に配線する際には、ノイズ発生源（例えばファンモーターの電源線など）とは離して（隔離して）配線することをお奨めいたします。

【仕様変更】
下記でご案内の通り、当該ケーブルで使用している電線の仕様が一部変更となります。
　　 【一部商品の使用電線のシールド材質の変更について】
具体的には、電線の編組シールドの材質が銅からアルミに変更となります。
なお、仕様変更品への切り替えは旧仕様の電線の在庫切れに伴う自然切り替えとさせていただきますが、切替時期については個別にご案内はいたしませんので予めご了承ください。
