RS-232C信号エクステンダー：最大250m延長（シリアル信号延長器：UTPケーブル延長型）

日本語マニュアル   接続ポートの写真     使用上の注意事項   保証規定

商品仕様の詳細や操作方法は、 日本語マニュアル（上記）でご確認ください。

【商品概要】
RS-232C信号エクステンダー CRS-232TXRXは、安価なCAT5e以上の単線のUTP LANケーブルを使用して、RS-232C信号（Dsub9ピンコネクタ）を最大250mまで伝送可能なエクステンダーです。
送信側と受信側の2台1セットで使用し、CAT5以上のLANケーブル1本のみを使用するため、長尺シリアルケーブルを必要とせず、狭小な場所などへも容易に延長配線することが可能です。
デジタルサイネージやファクトリーオートメーション、計測・通信機器の制御など、RS-232Cシリアル信号を長距離伝送する際に大変便利にご利用いただけます。

【特長】
●RS-232C信号を、1本のCAT5 UTPケーブルで伝送。
●最大250mまでのRS-232C信号の伝送が可能（ただし、ネットワークHUBなどと接続し、イーサネット環境と混在させることはできません）。
●小さくてコンパクトなデザインで、狭隘な場所での配線でも場所を取りません。
●特別なソフトウェアや電源は不要で、接続後直ちにお使いいただけます。
※USBや他の信号をRS-232Cに変換する装置（弊社型番：US-111など）との組み合わせでは正常に動作しない場合があるため、弊社の動作保証対象外となります。
また、本機で実際に使用される信号線は「RxD（ピンNo.2）」「TxD（ピンNo.3）」「GND（ピンNo.5）」のみとなります。その他の信号線の接続が必須となる機器との接続時には、正常に動作しない場合があります。
●ドライバソフトウェアなどのインストールは不要で、接続後直ちにお使いいただけます。
●外形寸法
　送信側、受信側とも ： W 50mm×D 67mm×H 23mm
●商品は数量1のご注文で、送信側・受信側各1台ずつのセットでのお届けとなります。
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。

【仕様】
商品の仕様は、日本語マニュアル（写真横のリンク）に記載しておりますのでご確認ください。

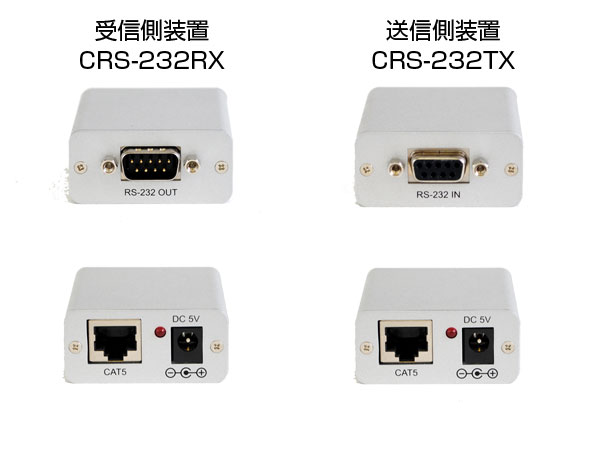

本機の接続ポートの詳細写真は、写真横のリンクに掲載しておりますのでご確認ください。

【関連商品】
■RS-232Cケーブル各種
※標準外の長さのケーブルも特注で製作できます。
■D-sub9pinコネクタのオスメスを形状変換するには、こちらの変換アダプタ（型番：DG-9**-440）をご利用ください。
■D-sub9pinコネクタをD-sun25pinに形状変換するには、こちらの25pinオス変換アダプタやこちらの25pinメス変換アダプタをご利用ください（ただし、お使いのRS-232C機器によっては結線違いによって正しく変換できないことがありますので、上記の変換アダプタの結線図を十分にご確認の上、お選びください）。

【対応機種】
■対応ソース機器　：　RS-232C（EIA-232-D)端子を持つパソコン、シリアル拡張ボードなど
■対応ディスプレイ　：　RS-232C（EIA-232-D)端子を持つモデム、シーケンサー、各種制御機器など

【ご注意】
◆ご購入前には必ず日本語マニュアルや注意事項をご確認ください（写真横のリンクよりダウンロードしてごらん下さい）。
◆全てのRS-232C機器への接続を保証するものではありません。機種により動作しないものもあります。
◆本エクステンダーのRS-232C端子どうしを連結して使用することはできません（250mの延長を2セット連結して500m延長とするなどはできません）。
※送信側装置は、パソコンに装備されている端子か、または増設カードなどのシリアルポートに接続してください。USBシリアルコンバーター（弊社型番：US-111など）と接続した場合、正常に動作しないことがあります。
◆他のRS-232C用イコライザーやブースター等、別の延長装置を接続して使用することは出来ません。
◆延長用LANケーブルには、カテゴリ5以上の規格に対応したLANケーブルをご使用下さい。カテゴリ5以下のケーブルでは、延長可能距離や伝送可能な解像度において、十分な性能を発揮できないことがあります。また、カテゴリ5ケーブルをご使用の場合には、4ペアすべてが結線されているケーブルを使用してください。
◆中継アダプタ等を用いて、2本以上のLANケーブルを連結して使用することはお避け下さい。
◆LAN用のHUBを介しての配線や延長はできません。
◆Ethernetとの共存はできません。
◆信号の損失補償やノイズ補償の回路は内蔵しておりませんので、配線するLANケーブルの長さや品質により、通信エラーや不通が発生することがあります。なお、長距離の伝送時には、単線導体を使ったLANケーブルを使用することで、ある程度の信号劣化を防ぐことができる場合があります。
◆個別のパソコンや拡張ボード、RS-232C機器等への適合性や互換性および相性などについては、サポート対象外とさせていただきます。
◆ご購入前の動作確認や相性確認のために、無料貸出サービスもご用意しておりますのでご活用ください。

※下記単価は数量1のご注文で、送信側・受信側2台セットでの価格となります。
