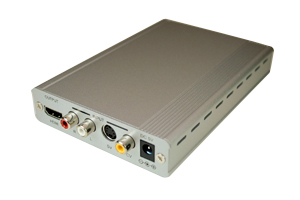

ビデオスケーラー（コンポジット映像／S端子映像＋アナログ音声⇒HDMI（DVI-Dシングルリンク）信号　スキャンコンバータ（映像信号変換器））

クリックすると拡大画像を見ることができます。 日本語マニュアル   接続ポートの写真     使用上の注意事項   保証規定

商品仕様の詳細や操作方法は、 日本語マニュアル（上記）でご確認ください。

【商品概要】
【概要】
CVLUX-1080Pは、コンポジット映像信号またはS端子映像信号と、RCAコネクタ×2のアナログ音声信号（L/R）を、最大1080pまでのHDMI信号に変換するビデオスケーラーです。
NTSCおよびPAL規格のコンポジット信号またはS端子信号を、480iから1080pまでのHDTV向け解像度に変換し、HDMI映像信号として出力します。
また、アナログ音声信号を48KHzのリニアPCMデジタル音声信号に変換する機能も備えており、HDMI音声信号として、映像と同時出力することが可能です。

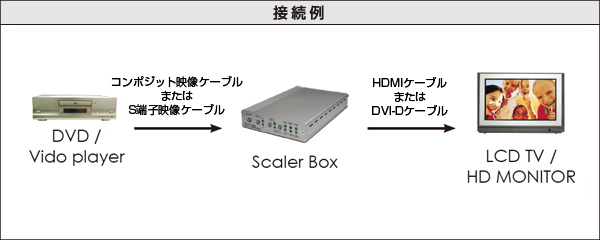

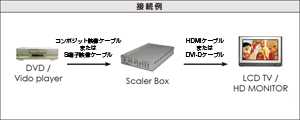

古いビデオデッキやDVDプレーヤーから出力されるコンポジット信号、S端子信号とその音声信号を、HDMI対応のモニタや液晶テレビで使用する場合などに便利です。
高画質高精細の映像信号を要する、プロフェッショナル向け用途や大画面テレビで、古い映像ソースを使用する際などに最適です。

【特長】
●コンポジット映像信号またはS端子映像信号を、最大1080pまでのHDMI映像に変換。
●480iのコンポジット・S端子映像の解像度を、720P、1080i、1080pなどのHDTV向け解像度に変換し、液晶テレビなどに表示することが出来ます。
●HDTV向け解像度は50Hz、60Hzどちらのリフレッシュレートでも出力可能。
※480iは30Hzインタレース（NTSC相当）、576iでは25Hzインタレース（PAL相当）となります
●接続されたディスプレイ機器を検出し、最適な解像度を自動判別します。
●さらに出力解像度は、本体のボタン操作で簡単に設定することもできます。
●アナログ音声信号（L/R RCAコネクタ×2）を、HDMI端子から48KHz/16bitリニアPCM形式で出力可能。
●HDMI1.2、HDCP1.1、DVI1.0の各規格に準拠。
●HDMI－DVI-Dシングルリンク変換ケーブルを使うことで、DVI-Dシングルリンクでの出力も可能です（変換されたDVI-D端子から音声出力することはできません）。
●ドライバソフトウェア不要で、プラグアンドプレイによる簡単なインストールです。
●外形寸法 ： W 157mm×D 100mm×H 25mm>
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。

【付属品】
▼ACアダプタ（PSE認定済）・・・1個

【仕様】
商品の仕様は、日本語マニュアル（写真横のリンク）に記載しておりますのでご確認ください。

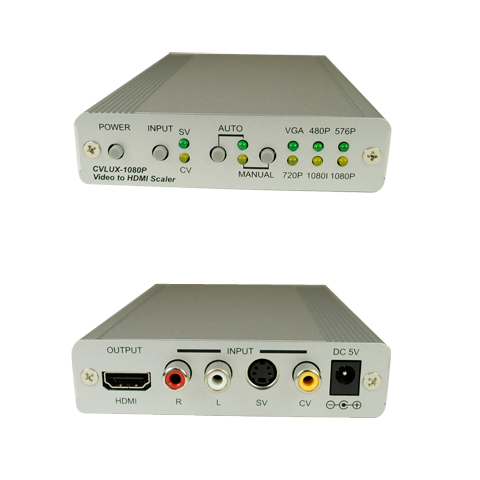

本機の接続ポートの詳細写真は、写真横のリンクに掲載しておりますのでご確認ください。

【適合ケーブル】
HDMIケーブル（Ver 1.3規格：カテゴリー2対応）
HDMI-DVI変換ケーブル（Ver 1.3規格：カテゴリー2対応）
ビデオケーブル　［コンポジット端子　RCAオス－RCAオス］
ビデオケーブル　［セパレート（S）端子　S端子オス－S端子オス （金メッキシェル）］
オーディオケーブル　［RCAオス×2－RCAオス×2］
オーディオケーブル　［ステレオミニプラグ（L型）－RCAオス×2］
※標準外の長さのケーブルも特注で製作できます。

【対応機種】
■対応ソース機器　：　コンポジットビデオ（RCA）端子、S端子、およびアナログ音声（L/R　RCA×2）端子を持つTVカメラ、DVDプレーヤー、家庭用ゲーム機、BS/CSチューナーなど
■対応ディスプレイ　：　HDMI端子を持つテレビおよびディスプレイなど

【ご注意】
◆本機に対してソース機器から映像信号が入力されていない場合、本機と接続しているディスプレイ機器に青い画面が映る場合があります。
◆当コンバータは、HDMIのコントロール信号を利用して固有の制御や認識を行っている映像機器や、HDMI端子でパソコンの映像信号入力を共有している映像機器などでは、正常に動作しない場合があります。特にHDMI Ver1.3で規定されているCEC信号以外の、映像機器メーカー固有のコントロール信号などを送受信する機器との組み合わせでは、正常に動作しませんのでご注意ください。
◆本機はモノクロ映像信号の入出力には対応しておりません。
◆本機は映像信号の劣化を補正する機能を有しておりますが、本機を使用せずソース機器とモニターを直接接続した場合の画像ほどの映像品質にはならないことを、予めご了承ください。
◆ 出力解像度を720p、1080i、1080pに設定した際には、映像のアスペクト比が変化します（4:3→16:9）。アスペクト比を変化させずに使用するには、VGA、480p、576pのいずれかの出力解像度を選択してください。
◆ビデオデッキ他の映像機器からの入力信号の特性や、表示するディスプレイの感度によって画像の劣化や表示不良を生じる可能性があります。
◆さらに、映像信号の劣化（画面のちらつきや色のにじみや明瞭感や透明感の劣化など）やゴーストの発生は、使用するケーブルのグレードや使用環境、およびビデオデッキやDVDプレーヤーやディスプレイなどの機器の性能／仕様／機能などによっても大きく異なりますので、本機を使用しない場合（信号を変換しない場合）と同等の状態で表示することはできない場合があります。以上から、本機を使用したことによる映像信号の劣化については動作保証の対象外とさせていただきます。
◆入力機器（例えば液晶テレビ）の対応解像度やリフレッシュレートが、上記仕様に記載の解像度やリフレッシュレートに対応していることを必ずご確認ください。入力機器の対応解像度とリフレッシュレートが本機で対応可能なものでない場合は、本機を使用しても正常に表示することはできません。
◆本機がHDMI端子から出力可能な音声信号は、48KHz/16bit　リニアPCMのみとなります。このフォーマットに対応していない表示機器をご使用の場合、音声が正常に出ない場合があります。
◆本機を複数台カスケード接続（連結接続）して使用したり、5mを超えるケーブルで接続する場合は、動作保証外とさせていただきます。
◆配線の途中に変換アダプターなど他の機器や部品を介しての接続に対しては、動作保証外とさせていただきます。
◆個別のパソコンやテレビ、AV機器に対する適合性や互換性および相性などについては、サポート対象外とさせていただきます。
◆全ての映像機器への接続を保証するものではありません。機種により動作しないものもあります。
◆ご購入前の動作確認や相性確認のために、無料貸出サービスもご用意しておりますのでご活用ください。
