変換ケーブル（AVコンセント中継ケーブル用）　丸型DIN14pinオス－VGA用ミニD-sub15pinオス＋音声用3.5mmステレオミニプラグ

図面（pdf）   RoHS適合書     寸法公差

●一方をAVコンセント（HWADC-HD15F-35F-130、SFPC-HD15-35F-130）に接続し、もう一方をAVコンセントではなく直接ディスプレイに接続したい場合に使用すると便利なAVコンセント中継ケーブル専用の変換ケーブルです。
●両側DIN14pinメスコネクタのコンセント中継ケーブルに取り付けて、一方の端子をアナログRGB（VGA）用のミニD-sub15pinオスと音声用の3.5mmステレオミニプラグに分岐するための変換ケーブルです。
●アナログRGB（VGA）映像信号とステレオ音声に直接接続する際に大変便利です。

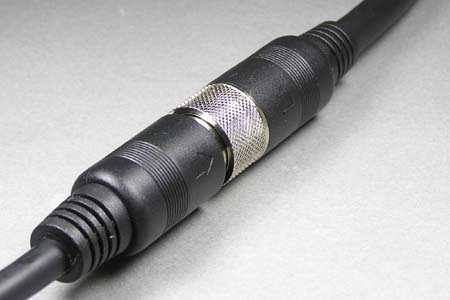

●ケーブル付きAVコンセント専用中継ケーブル（アナログRGB長尺用）の【HWCB-VGA-XX】と連結して使用するケーブルです。　⇒ 丸型コネクタの連結状態写真
●複合同軸電線を使用した高解像度表示に対応したディスプレイケーブルです（赤R、緑G、青Bの3本の画像信号線の伝送にインピーダンス75オームの同軸ケーブルを使用しています）。
●解像度1920×1200（WUXGA）までの映像信号を伝送可能です（ただしWUXGAで表示可能な最大長さは10mまでです。10mを超える長さでの最大表示解像度はSXGA：1280×1024ピクセルまでとなります。）。

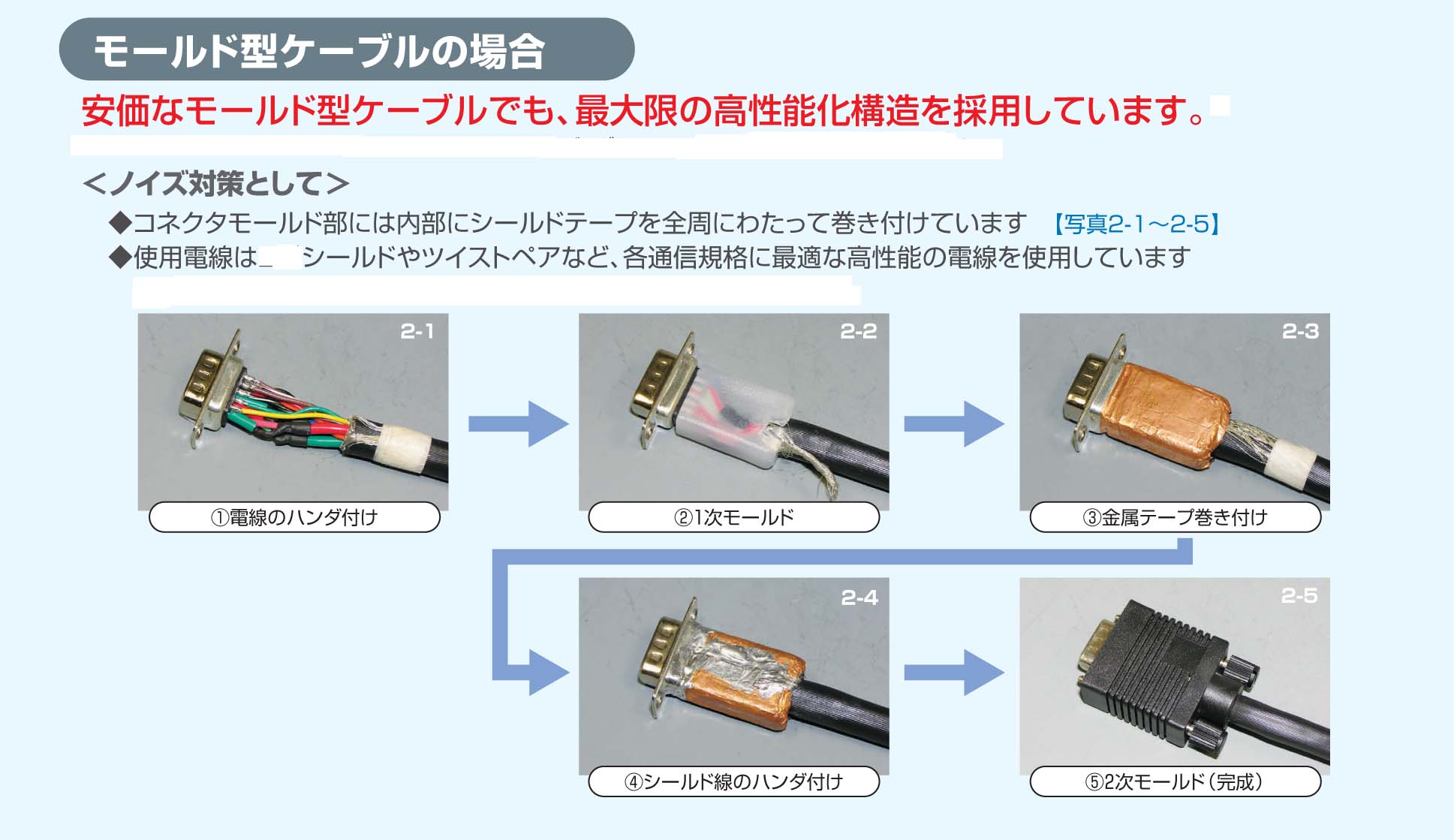

●ミニD-subコネクタボディの内部には全面シールド処理を施し、耐ノイズ性能をさらに高めています。　⇒ 写真参照
●ミニD-subコネクタ端子には、接触抵抗が低く錆や経年変化の少ない金メッキコンタクトを使用しております。
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。

【ご注意】
（注1）当ケーブルではコネクタの9番ピンを取り付けておりませんが、アナログRGB（VGA）信号の伝送には支障ありません。詳しくは上記の「ピンアサイン」をご確認ください。
