コンセント延長用ディスプレイケーブル　アナログRGB ミニD-sub15pinオス－丸型DIN14pinメス（狭小箇所　配線用）

図面（pdf）   出荷検査   ピンアサイン   図面（dwg）   寸法公差   RoHS適合書

●片側にΦ18.5mmの丸型コネクタ（メス型）を取り付けたHD15ピン（ミニD-sub 15ピンまたは高密度D-sub 15ピン）のディスプレイケーブルです。
●アナログRGBのAVコンセント（型番：HWADC-HD15F-130）と組み合わせて、配線ケーブルを延長することができます（音声信号付きの型番：HWADC-HD15F-35F-130に接続しても音声信号は伝送できませんのでご注意ください　⇒　音声信号を伝送するには、下記の【関連商品】をご参照ください）。
●複合同軸電線を使用した高解像度表示に対応したディスプレイケーブルです（赤R、緑G、青Bの3本の画像信号線の伝送にインピーダンス75オームの同軸ケーブルを使用しています）。
●解像度1920×1200（WUXGA）までの映像信号を伝送可能です（ただしWUXGAで表示可能な最大長さは10mまでです。10mを超える長さでの最大表示解像度はSXGA：1280×1024ピクセルまでとなります。）。
●10m～50mまでの長さをご用意しております。
●コネクタボディの内部には全面シールド処理を施し、耐ノイズ性能をさらに高めています。　⇒ 写真参照
●コネクタ端子には、接触抵抗が低く錆や経年変化の少ない金メッキコンタクトを使用しております。

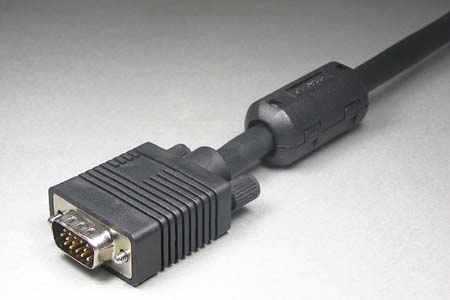

●EMI対策（電磁妨害対策）として、高周波ノイズを吸収する 別売のフェライトコア を取り付けることも可能です（取付例の写真はこちら）。なおこのケーブルには、型番：FC-C のフェライトコアが適合します。
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。

【ご注意】
◆このディスプレイケーブルは、最大50メートルまで動作を確認しております。
なお50mを超える長さについては、こちらの映像信号延長装置（エクステンダー）をご用意しておりますので、ご検討ください。
◆当ケーブルではHD15pinコネクタの9番ピンを取り付けておりませんが、アナログRGB（VGA）信号の伝送には支障ありません。詳しくは上記の「ピンアサイン」をご確認ください。
◆CD管内への配線について：当該ケーブルの推奨するCD管は内径φ28mmです。
丸型DINコネクタ部の最大幅はφ22mmのCD管をかろうじて通すことができる寸法となっておりますが（丸型DINコネクタ側）、当該ケーブルは最小曲げ半径の制限やケーブルの柔軟性の問題により、φ22mmのCD管への配線が困難な場合がありますので、予めご了承ください。

【関連商品】
下記の関連商品も合わせてご検討ください。
◆こちらの中継ケーブルと、こちらの0.5mのケーブルを連結すれば、当該ケーブルと同じ結線で異なる長さのケーブルとすることが可能です。
◆音声信号を伝送するには、こちらの中継ケーブルと、こちらの変換ケーブルを連結することで伝送可能になります。
◆別売りの防塵キャップを取り付ければ、ケーブルの引き回しの際のコネクタ端子内へのゴミの混入を防止でき、また先端のリングに引張用のヒモを取り付けて引き回すことでCD管内などの狭小箇所への配線が楽になります。
◆ステレオ音声信号の伝送も同時に行える3.5mmステレオミニプラグ付きのケーブルは、こちらの図面のEDIS-15M35M-D14F-MXXシリーズのケーブルが特注製作が可能です。ご希望の場合はお問合せください。
◆ステレオミニプラグ型の音声信号を一緒に伝送できるアダプタもご用意しております。パソコン周りの省配線化に大変便利です。

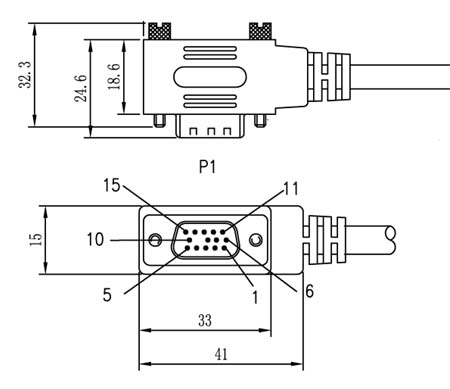

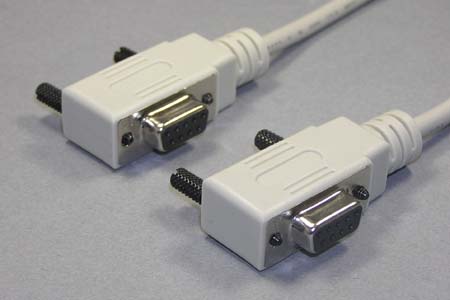

◆電線を横に引き出すタイプの製作も可能です。ケーブル引き出し方向にスペースが無い場合は大変便利です。なお、製作が可能な引き出し方向は５パターンありますので、見積依頼やご注文の際にご指示ください。＜コネクタ部の外形寸法図はことら＞

ケーブルの特注をご希望の場合は、お見積りさせていただきますので、こちらをクリックして所定のEメールフォームに必要事項を記入して送信をお願いいたします。

◆ビデオ信号の延長装置については、こちらの装置をご参照ください。

【仕様変更】
下記でご案内の通り、当該ケーブルで使用している電線の仕様が一部変更となります。
　　 【一部商品の使用電線のシールド材質の変更について】
具体的には、電線の編組シールドの材質が銅からアルミに変更となります。
なお、仕様変更品への切り替えは旧仕様の電線の在庫切れに伴う自然切り替えとさせていただきますが、切替時期については個別にご案内はいたしませんので予めご了承ください。
