白塗装ステンレスプレート付きAVコンセント（コンポーネント映像用、壁面埋込配線タイプ、接続ケーブル付き）

クリックすると拡大画像を見ることができます。 商品図面（pdf）   RoHS適合書   施工方法(WN3996)   付属ﾌﾟﾚｰﾄ外形図（pdf）   施工方法(WN3992K)

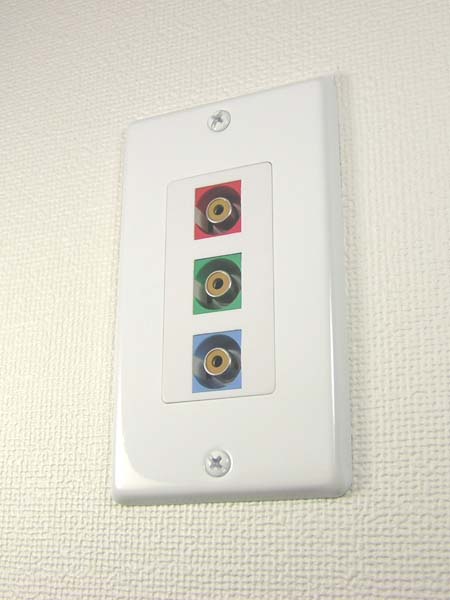

●RCAメスコネクタを3個装備した、映像／音声用の接続端子＆ケーブル付きのコンセントプレート（AVコンセント）です（壁面取り付け例の写真はこちら）。
●コンポーネント映像信号（YPbPr）の接続に最適です。
●RCAメスコネクタの色は「赤・青・緑」となります。
●フェイスプレートは白色塗装したステンレス製です。
●壁内の配線は、こちらの専用ケーブルを使って配線します。
●住宅内やデジタルサイネージ（電子看板）向けに、ビデオ信号やオーディオ信号を壁面配線する際に最適なAV機器専用のコンセントです。
●ビデオ信号やオーディオ信号の配線が壁面を通して行えますので、AV機器周辺のケーブル配線をスッキリ整理することができます。
●壁内側はケーブル長さ120mmのミニDIN8+1pinメスコネクタを引き出していますので、敷設配線には下記【関連商品】に掲載の『壁内配線用中継ケーブル』をご利用ください。
●コネクタ色が「黄、赤、白」のタイプもあります。
●なお、この商品にはパナソニック電工株式会社製埋込スイッチ取付枠（型番：WT3700）が予め付属していますので、壁面取付の際に別途ご用意する必要はありません。
●ただし、この商品を壁面に取り付けるには、こちらの【はさみ金具】を介して取り付けることとなります。別途ご用意（またはご注文）をお願いいたします。
●また、はさみ金具を使用して本商品を壁面に取り付ける場合の壁面の穴あけ寸法は下記の通りとしてください（その他の詳細仕様はこちらに掲載の仕様書などをご参照ください）。
　　ヨコ：51mm（+8mm-0mm）、タテ：95mm（+8mm-0mm）
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。

【付属品】
●フェイスプレート・・・1枚
●フェイスプレート取付用M3.5ネジ（長さ6mm）・・・2本
ご納品時の当該商品のフェイスプレートは、上記写真のように組み立てられてなく、付属品として同梱出荷となりますので予めご了承ください。

【適合ケーブル】

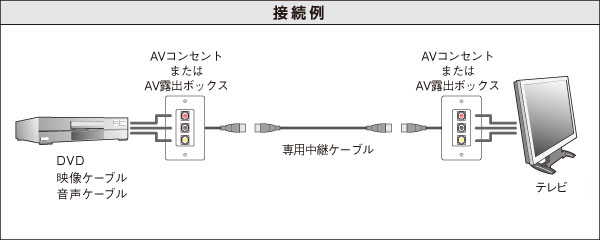

壁内配線用中継ケーブル 同軸5芯＋ミニDIN8+1pinオス（こちらの専用変換ケーブルを片側に取り付ければ片側を直接映像機器や音声機器に接続することができます）
D端子ビデオケーブル　（D端子－コンポーネント端子：RCAオス×3）
ビデオケーブル コンポーネント端子　RCAオス×3－RCAオス×3
ビデオケーブル コンポーネント端子　RCAオス×3－RCAオス×3 （直径7mmの3芯同軸タイプ、OFC電線）
※標準外の長さのケーブルも特注で製作できます。

【関連商品】
20メートル以上の長距離の配線を行う場合や、複数の映像機器への同時分配配線を行う場合は、下記に掲載の商品の併用をお奨めいたします。
　　映像信号の延長装置
　　映像信号の分配装置

【ご注意】
◆当該商品のフェースプレート（コンセントプレート）は当該商品専用の部品です。例えばパナソニック電工のWTF7003やWTF7703など他社のコンセントプレートへの取り付けや他社品との交換はできませんので、予めご了承ください。
◆コンセントから伸びるケーブル部の最少曲げ半径は75mmです。半径75mm以下で曲げた場合はケーブル内部で断線が発生する可能性がありますので、敷設や通線には十分にご注意ください。
◆全ての映像機器への接続を保証するものではありません。機種により動作しないものもあります。
◆個別の再生機器やテレビ、プロジェクター、その他周辺機器への適合性や互換性および相性などについては、サポート対象外とさせていただきます。
◆ ご購入前の動作確認や相性確認のために、無料貸出サービスもご用意しておりますのでご活用ください。
◆特注製作も対応可能ですが、特注可能な箇所はケーブル部の長さ変更のみとなりますので、予めご了承ください。
◆壁内配線の施工を行う前に、目的とする信号伝送が正常に行われることを事前に確認してください。壁内への配線は一旦施工を行うと容易に修正ができなくなることがあります。したがって壁内への配線や通線を行う前に、AVコンセントや中継ケーブルを機器に接続して信号伝送が正常に行えることを事前に確認してから壁内への施工を実施してください。特に5メートルを超える長距離配線では、接続する機器との相性などにより目的とする性能が発揮できない場合がありますので、特に配線施工前の動作確認をお奨めいたします。なお一旦施工された商品は保証の対象外となりますので予めご了承ください。
◆映像や音声信号および高周波のデータ通信は、外来ノイズの影響を受けやすい場合があります。したがってAVコンセントや中継ケーブルを壁内に配線する際には、ノイズ発生源（例えばファンモーターの電源線など）とは離して（隔離して）配線することをお奨めいたします。
