パネルマウントベゼルセット　USB3.0タイプ中継コネクタ（両側Aメス）　黒色 【USB3.0対応】ストレート結線

アルミパネル図面   中継コネクタ図面   RoHS適合書   ベゼル図面   パネルカット図

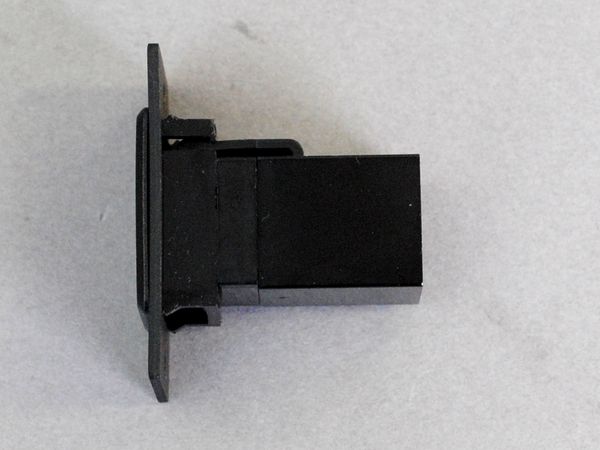

●パネルマウントベゼルのPMBZL-BKに、USB3.0対応のAメス端子のスナップイン中継コネクタのFAU-AFAF180-BK-ABSを組み込んだ商品です。
●本製品の内部結線は、同一ピンどうしの全線ストレート結線です。　本製品に接続するケーブルによってはUSB3.0規格での通信ができない場合があります。接続するケーブル種類によるUSB3.0通信の可否の詳細はこちらをご参照ください。
●薄いアルミ板にスナップイン中継コネクタを取り付けた構造ですので、薄板から厚板のパネルや壁面などへ汎用的に取り付けることができます。
　　　　　　　
●個別の構成部品の図面は、右上リンク先の図面または下記をご参照ください。
●取り付け固定用のM3ネジは付属しておりませんので、M3ネジはお客様にてご用意ください。
●パネルカット加工寸法は、右上リンク先の図面または下記をご参照ください。
　　　
●RoHS指令適合品 ⇒⇒適合判定基準はこちら

【関連商品】
下記の関連商品も合わせてご検討ください。
◆色違い品で銀色のパネルマウントベゼルもありますので、白色のスナップイン中継コネクタなどを組み合わせれば、色違いのパネルマウントベゼルセットも構成できます。
　　　　 　　
◆外観の異なるパネルマウントベゼルとして、亜鉛合金製のベゼルもありますので、外観の異なるパネルマウントベゼルセットも構成できます。
◆こちらの映像音声用のコンセントチップやこちらの通信用のコンセントチップを個別にお選びいただき、お客様にて組み合わせれば、他の機能や色のパネルマウントベゼルも自由に構成できます。
◆防塵キャップ
　端子に長期間ケーブルを接続しない場合は、ホコリや湿気などによる端子劣化防止のために防塵キャップの取り付けが有効です。
　　　　　　　　　　　　　　　　
◆ USB3.0ケーブル　両側Aオス（9pin）【同一ピン全線ストレート結線タイプ】
　　

【ご注意】
◆本製品は接続するケーブルによってはUSB3.0規格での通信ができない場合があります。接続するケーブル種類によるUSB3.0通信の可否の詳細はこちらの一覧をご参照ください。）
◆片側にUSB3.0両側Aオスのケーブルを使って延長する場合には、必ずストレート結線のケーブルをご使用ください。クロス結線のケーブルを使用すると正常に信号の伝送ができません。
当社にてストレート結線のケーブル(型番:USB3-AMAM-ST-1/2)を販売しております。
