無塗装ステンレスプレート付きAVコンセント（VGA用、壁面埋込配線タイプ、接続ケーブル付き）

クリックすると拡大画像を見ることができます。 図面（pdf）   施工方法(WN3992K)     RoHS適合書   施工方法(WN3996)

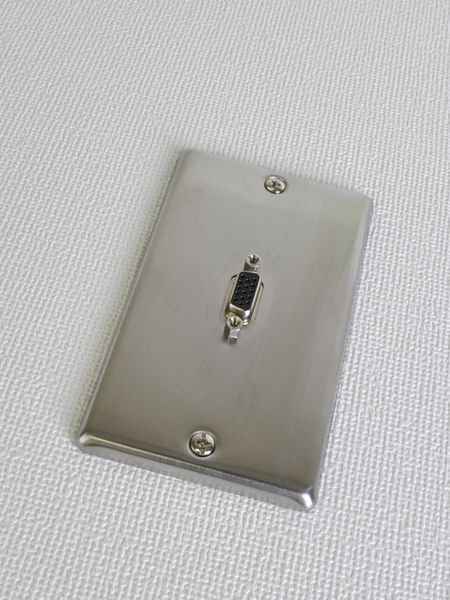

●ミニDsub15ピンのアナログRGB（VGA）映像信号を配線できる接続端子＆ケーブル付きのコンセントプレート（AVコンセント）です（壁面取り付け例の写真はこちら）。
●スタイリッシュなシルバー調のフェースプレートタイプです（フェイスプレートは無塗装のステンレス製です）。
●壁内の配線は、こちらの専用ケーブルまたはこちらの専用ケーブルを使って配線します。

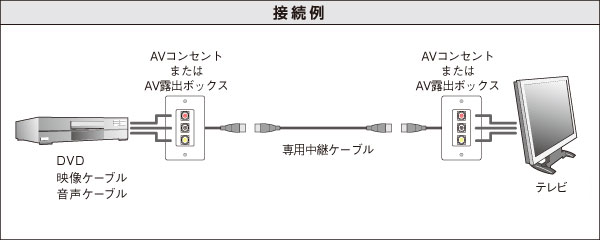

●住宅内やデジタルサイネージ（電子看板）向けに、ビデオ信号やオーディオ信号を壁面配線する際に最適なAV機器専用のコンセントです。
●ビデオ信号やオーディオ信号の配線が壁面を通して行えますので、AV機器周辺のケーブル配線をスッキリ整理することができます。
●壁内側はケーブル長さ130mmの丸形DIN14ピンオスコネクタを引き出していますので、敷設配線には下記【関連商品】に掲載の『壁内配線用中継ケーブル』をご利用ください。
●解像度UXGA（1600×1200ピクセル）までの映像信号を伝送可能です（ただしUXGAで表示可能な最大長さは30mまでです。30mを超える長さでの最大表示解像度はSXGA：1280×1024ピクセルまでとなります）。
●この商品を壁面に取り付けるには、パナソニック電工株式会社製埋込スイッチ取付枠（型番：WT3700）を介して取り付けることとなります（参考写真はこちら）。別途ご用意（またはご注文）をお願いいたします。
●さらに、この商品を壁面に取り付けるには、こちらの【はさみ金具】を介して取り付けることとなります。別途ご用意（またはご注文）をお願いいたします。
●また、はさみ金具を使用して本商品を壁面に取り付ける場合の壁面の穴あけ寸法は下記の通りとしてください（その他の詳細仕様はこちらに掲載の仕様書などをご参照ください）。
　　ヨコ：51mm（+8mm-0mm）、タテ：95mm（+8mm-0mm）
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。

【付属品】
●フェイスプレート・・・1枚　（プレートの詳細寸法はこちらをご参照ください）
●フェイスプレート取付用M3.5ネジ（長さ6mm）・・・2本
ご納品時の当該商品のフェイスプレートは、上記写真のように組み立てられてなく、付属品として同梱出荷となりますので予めご了承ください。

【適合ケーブル】
壁内配線用中継ケーブル 両側丸型DIN14pinメス　（なお、この中継ケーブルにこちらのオスの丸型DINコネクタ付きのケーブルを接続すれば、片側をミニD-sub15pinオスコネクタのケーブルにすることができます。）
延長ディスプレイケーブル　アナログRGB ミニD-sub15pinオス－丸型DIN14pinメス（狭小箇所　配線用）
ディスプレイケーブル　［アナログRGB HD15pinオス－HD15pinオス］
ディスプレイケーブル　［極細タイプ、アナログRGB HD15pinオス－HD15pinオス］
※標準外の長さのケーブルも特注で製作できます。

【関連商品】
20メートル以上の長距離の配線を行う場合や、複数の映像機器への同時分配配線を行う場合は、下記に掲載の商品の併用をお奨めいたします。
　　映像信号の延長装置
　　映像信号の分配装置

【ご注意】
◆全ての映像機器への接続を保証するものではありません。機種により動作しないものもあります。
◆コンセントから伸びるケーブル部の最少曲げ半径は75mmです。半径75mm以下で曲げた場合はケーブル内部で断線が発生する可能性がありますので、敷設や通線には十分にご注意ください。
◆個別の再生機器やテレビ、プロジェクター、その他周辺機器への適合性や互換性および相性などについては、サポート対象外とさせていただきます。
◆ ご購入前の動作確認や相性確認のために、無料貸出サービスもご用意しておりますのでご活用ください。
◆特注製作も対応可能ですが、特注可能な箇所はケーブル部の長さ変更のみとなりますので、予めご了承ください。
◆壁内配線の施工を行う前に、目的とする信号伝送が正常に行われることを事前に確認してください。壁内への配線は一旦施工を行うと容易に修正ができなくなることがあります。したがって壁内への配線や通線を行う前に、AVコンセントや中継ケーブルを機器に接続して信号伝送が正常に行えることを事前に確認してから壁内への施工を実施してください。特に5メートルを超える長距離配線では、接続する機器との相性などにより目的とする性能が発揮できない場合がありますので、特に配線施工前の動作確認をお奨めいたします。なお一旦施工された商品は保証の対象外となりますので予めご了承ください。
◆映像や音声信号および高周波のデータ通信は、外来ノイズの影響を受けやすい場合があります。したがってAVコンセントや中継ケーブルを壁内に配線する際には、ノイズ発生源（例えばファンモーターの電源線など）とは離して（隔離して）配線することをお奨めいたします。

【仕様変更】
下記でご案内の通り、当該ケーブルで使用している電線の仕様が一部変更となります。
　　 【一部商品の使用電線のシールド材質の変更について】
具体的には、電線の編組シールドの材質が銅からアルミに変更となります。
なお、仕様変更品への切り替えは旧仕様の電線の在庫切れに伴う自然切り替えとさせていただきますが、切替時期については個別にご案内はいたしませんので予めご了承ください。
