スナップイン中継ケーブル、HDMIメス-丸型DIN19pinオス

商品図面（pdf）       取付方法（pdf）

●丸型DIN19ピンコネクタからHDMIメスのスナップイン中継コネクタを引き出したスナップイン中継ケーブルです。

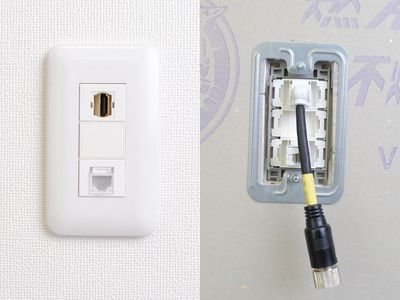

●コンセント取付ガイドチップ（タテ取付用またはヨコ取付用）を用いることにより、パナソニック電工社などの他社製フェースプレートに取り付けることが可能です（パナソニック電工社製WTF7003Wへの取り付け例の写真はこちら、取付方法はこちら）。
●壁内の配線は、こちらの専用ケーブルを使って配線します。
●フルハイビジョン対応のHDMI Ver1.3規格（カテゴリー2）に適合しています（HDMI Ver1.3aやVer1.3bで規定されている性能も満足しております）。
●解像度1080p（1920×1080p）、またはWUXGA（1920×1200ピクセル）までの映像信号を伝送可能です。
●音声信号の伝送にも対応しています。
●住宅内やデジタルサイネージ（電子看板）向けに、ビデオ信号やオーディオ信号を壁面配線する際に最適なAV機器専用の配線部材です。
●ビデオ信号やオーディオ信号の配線が壁面を通して行えますので、AV機器周辺のケーブル配線をスッキリ整理することができます。
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。

【適合ケーブル】
壁内配線用中継ケーブル 両側丸型DIN19pinメス　（なお、この中継ケーブルにこちらのオスの丸型DINコネクタ付きのケーブルを接続すれば、片側をHDMIコネクタのケーブルにすることができます。）
延長HDMIケーブル　HDMIオス－丸型DIN19pinメス（狭小箇所　配線用、HDMI Ver1.3規格）
HDMIケーブル（Ver 1.3規格：カテゴリー2対応）
フラット型 HDMIケーブル（Ver 1.3規格：カテゴリー2対応、厚さ3mmフラットケーブル）
HDMI-DVI ケーブル（映像信号の伝送のみ）
※標準外の長さのケーブルも特注で製作できます。

【関連商品】
◆パナソニック電工などの他社製品のフェースプレートに取り付ける際には,下記のコンセント取付ガイドチップが必要になります。
コンセント取付ガイドチップ（タテ取付用)
コンセント取付ガイドチップ（ヨコ取付用)
◆ブランクAVコンセントへの取り付けは穴1個用になります。
ブランクAVコンセント　（白塗装金属プレート付き、型番BFPMTW-DCR01-WH）
ブランクAVコンセント　（無地金属プレート付き、型番SBFP-DCR01-WH）
ブランクAVコンセント　（樹脂製プレート付き、型番BLKFP-PL35-WH01）

【ご注意】
◆個別の再生機器やテレビ、プロジェクター、その他周辺機器への適合性や互換性および相性などについては、サポート対象外とさせていただきます。
◆ ご購入前の動作確認や相性確認のために、無料貸出サービスもご用意しておりますのでご活用ください。
◆特注製作も対応可能ですが、特注可能な箇所はケーブル部の長さ変更のみとなりますので、予めご了承ください。
◆ケーブル部の最少曲げ半径は75mmです。半径75mm以下で曲げた場合はケーブル内部で断線が発生する可能性がありますので、敷設や通線には十分にご注意ください。
◆スナップインコネクタの取り付けの際には、スナップインコネクタからのケーブルの引き出し方向に十分スペースがあることを確認して施工してください。（施工例はこちら）
◆壁内配線の施工を行う前に、目的とする信号伝送が正常に行われることを事前に確認してください。壁内への配線は一旦施工を行うと容易に修正ができなくなることがあります。したがって壁内への配線や通線を行う前に、AVコンセントや中継ケーブルを機器に接続して信号伝送が正常に行えることを事前に確認してから壁内への施工を実施してください。特に5メートルを超える長距離配線では、接続する機器との相性などにより目的とする性能が発揮できない場合がありますので、特に配線施工前の動作確認をお奨めいたします。なお一旦施工された商品は保証の対象外となりますので予めご了承ください。
◆映像や音声信号および高周波のデータ通信は、外来ノイズの影響を受けやすい場合があります。したがってAVコンセントや中継ケーブルを壁内に配線する際には、ノイズ発生源（例えばファンモーターの電源線など）とは離して（隔離して）配線することをお奨めいたします。
