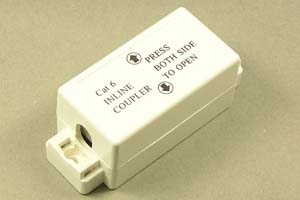

ローゼット（1対1、CAT6 UTP LANケーブル用中継配線ボックス（露出ボックスタイプ））

図面（pdf）   RoHS適合書     配線方法（pdf）

●UTPケーブル（LANケーブル）を中継配線するための配線器具です。
●UTPケーブル（LANケーブル）を長距離で敷設する場合の中継配線に大変便利です（配線例の写真はこちら）。
●１対１のインライン配線が可能な中継配線器具です。
●Ethernet通信で使用する場合は、1000BASE-Tのカテゴリー６までの通信に対応しております。
●UTP電線は当該商品本体の両側から挿入して、内部のモジュラーに圧接接続で配線します（こちらの写真をご参照ください）。
●芯線太さがAWG22～AWG26の単線、またはAWG24のより線の電線を配線することができます
●2箇所の穴（Φ3.05mm）を使って付属のネジで壁面などへ固定することができます。また付属の両面テープを使って壁などに貼り付けることも可能です。
●RoHS指令適合品　⇒⇒適合判定基準は、こちらをご覧ください。

【配線方法】
◆取付方法や配線手順はこちらをご参照ください。

【付属品】
●取付用M3ネジ（長さ15mm）・・・2本
●結束バンド・・・2本
●両面テープ・・・1枚

【関連商品】
下記の関連商品も合わせてご検討ください。
◆簡易型圧接工具（TL-EGCRP）
LAN配線だけでなく、下記に掲載のUTPケーブルを使って延長・分岐するビデオ信号伝送機器の配線にも使用できます。
◆UTPケーブル配線タイプのビデオ信号伝送機器

【ご注意】
●上記した太さ以外の電線は配線しないでください。
●カバーを開けるには、商品天面に記されている矢印部分をつまんで開けてください（上記の配線手順をご参照ください）。
●ケーブルの圧接作業には、簡易型圧接工具TL-EGCRPなどの圧接工具が必要です。
