コンポーネント映像＋オーディオ信号スプリッター（コンポーネント映像＋アナログ音声信号分配器：1入力4分岐）

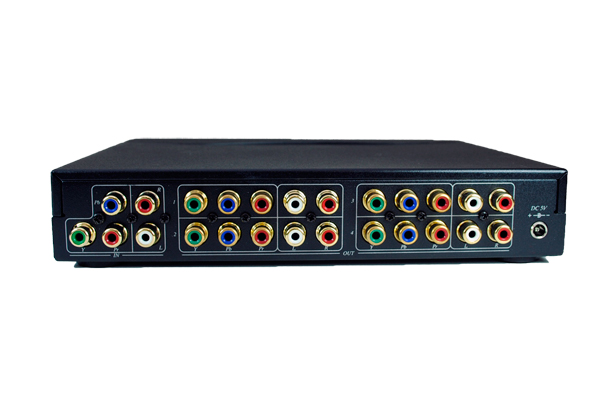

クリックすると拡大画像を見ることができます。 日本語マニュアル   接続ポートの写真     使用上の注意事項   保証規定

商品仕様の詳細や操作方法は、 日本語マニュアル（上記）でご確認ください。

【商品概要】
コンポーネント映像＆アナログ音声信号用AV スプリッター ST-YD04A は、1080pまでの高解像度に対応した、高性能な映像／音声信号分配器です。

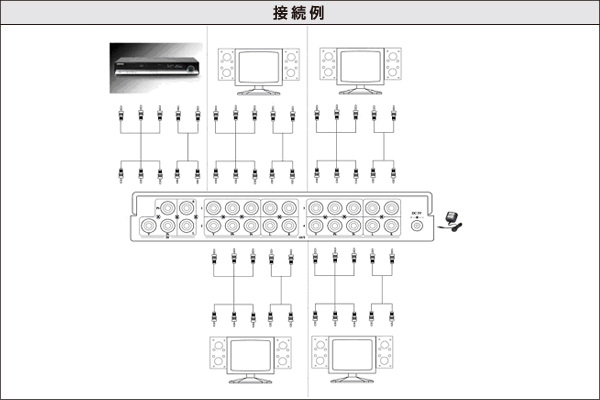

1台のコンポーネント映像とアナログ音声出力端子を持つパソコンやAV機器などのコンポーネント映像出力機器を、4台のコンポーネント映像端子を持つPCモニタや大型液晶TV、プロジェクターなどのコンポーネント映像入力機器で共有できます。
また、RCA端子出力（L/Rアナログ音声）による音声信号の分岐も同時に可能ですので、PCスピーカーやAVアンプのライン端子等を、映像機器同様に分配できます。
最大で1080p@60Hzまでの高解像度画像に対応しております。
また、コンポーネント映像－D端子映像変換ケーブルを使用すれば、D端子映像信号も分配可能です。

【特長】
●1入力－4出力の映像信号および音声信号の分岐・分配装置です。
●最大入力帯域幅：400MHz。
●最大で1080pまでの解像度をサポート。
●入力側、出力側合計で最大20mまで延長可能。
●RCAプラグ（L/R赤白プラグ）によるアナログ音声信号の入出力にも対応。
●特別なソフトウェアのインストールは不要。
●コンポーネント－D端子変換ケーブルを使用してD端子出力やD端子入力の機器との接続も可能です。（D端子機器とコンポーネント映像機器を混在させることも可能です）
●特別なソフトウェアのインストールは不要。
●外形寸法 ： W 225mm×D 167mm×H 40mm

【付属品】
▼ACアダプタ（PSE認定済）・・・1個

【仕様】
商品の仕様は、日本語マニュアル（写真横のリンク）に記載しておりますのでご確認ください。

【適合ケーブル】
※ただし使用可能なケーブルの長さは、入力側および出力側ともに最大で20mまでですのでご注意ください。
D端子ビデオケーブル　（D端子－コンポーネント端子：RCAオス×3）
ビデオケーブル コンポーネント端子　RCAオス×3－RCAオス×3
ビデオケーブル コンポーネント端子　RCAオス×3－RCAオス×3 （直径7mmの3芯同軸タイプ、OFC電線）
オーディオケーブル　［RCAオス×2－RCAオス×2］
オーディオケーブル　［ステレオミニプラグ（L型）－RCAオス×2］
長尺用 カテゴリ ６ LANケーブル UTP ストレート結線（単線、グレー）
※15m以上の長距離の延長には単線仕様のUTPケーブルをお奨めします。
※標準外の長さのケーブルも特注で製作できます。

【対応機種】
■対応ソース機器　：　コンポーネントビデオ（RCA）端子やD端子およびアナログ音声（L/R　RCA×2）端子を持つTVカメラ、DVDプレーヤー、ビデオデッキ、BS/CSチューナーなど
■対応ディスプレイ　：　コンポーネントビデオ（RCA）端子やD端子を持つテレビおよびディスプレイなど
■対応オーディオ機器　：　アナログ音声（L/R　RCA×2）端子を持つアンプ、アクティブスピーカー、テレビなど

【ご注意】
◆本機はコンポーネントビデオ(YPbPr)出力ポートおよびRCAアナログ音声（L/R）を備えたパソコンや映像機器、コンポーネントビデオ(YPbPr)入力ポートおよびRCAアナログ音声（L/R）を備えた液晶テレビ、ディスプレイ、プロジェクター等でご使用いただけます。
◆本機は映像品質を向上させる機能や映像品質の劣化を改善する機能は持っておりません。分岐した各機器の映像品質は、入力側機器と直接接続した場合に比べて劣化する場合があります。
◆本機の接続可能ケーブル長は、入力側・出力側あわせて最大20mとなります。これ以上の長さのケーブルでお使いの場合、高解像度の映像伝送時などに映像品質の劣化が発生することがあります。
◆本機は入力機器および出力機器に対して、解像度やリフレッシュレートの自動調整機能や自動変換機能を有しておりません。よって出力機器（例えばパソコン）の出力解像度やリフレッシュレートおよび入力機器（例えば液晶モニタ）の解像度やリフレッシュレートが、本機が対応可能な上記仕様に記載の解像度やリフレッシュレートに対応していることを必ずご確認ください。入出力機器双方の解像度とリフレッシュレートが本機で対応可能なものでない場合は、本機を使用しても正常に表示することはできません。
◆本機はカスケード接続（連結接続）には対応しておりません。
◆液晶テレビやプロジェクターと映像機器との配線の途中に、映像信号コンバータや中継アダプタなど他の配線部材を介した場合の接続に対しては、動作確認および動作保証しておりません。
◆コンポーネントビデオ信号（D端子映像信号を含む）、およびアナログ音声信号対応機器以外は動作保証対象外といたします。
◆全てのコンポーネントビデオ（D端子を含む）、およびアナログ音声ポートへの接続を保証するものではありません。
個別のAV機器やテレビ、その他AV機器への適合性や互換性および相性などについては、サポート対象外とさせていただきます。
◆ご購入前の動作確認や相性確認のために、無料貸出サービスもご用意しておりますのでご活用ください。
