【商品概要】
アナログRGB＋音声セレクター VGA-201Aは、UXGA（1600x1200）@60HzのアナログRGB信号と、3.5mmステレオミニの音声信号に対応した、ローコストなVGAセレクターです。

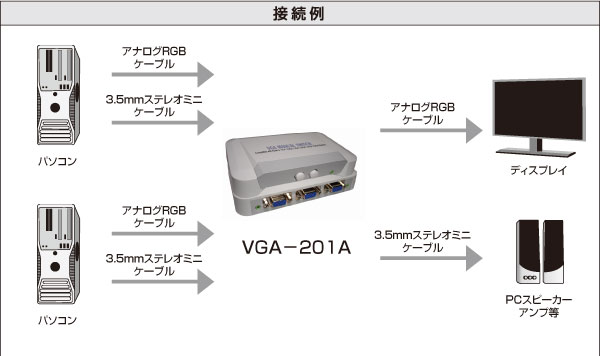

2台のアナログRGB出力端子とアナログ音声出力端子を持つパソコンやゲーム機器などを、１台のアナログRGB端子を持つ液晶テレビやPCモニタ、プロジェクター、AVアンプやPCスピーカーなどの映像・音声機器で共有でき、切替ボタンを押すだけで、ディスプレイに表示するソース機器を切り替えて選択することができます。
最大でUXGA（1600x1200@60Hz）までのアナログRGB映像と、3.5mmステレオミニのアナログ音声信号に対応しております。
アナログRGB 端子と3.5mmステレオミニ音声端子を備えたパソコン、ゲーム機、AVアンプ、液晶テレビやプロジェクターにご利用いただけます。

【特長】
●最大でUXGA（1600x1200@60Hz） までの高解像度画像が伝送できます。
●3.5mmステレオミニプラグのアナログ音声（L/R 2チャンネル）の伝送にも対応。
●シンプルな入力選択ボタンで、直観的に操作できます。
●VGAからUXGA、480iから1080pまで、さまざまなPCとHDTVの解像度をサポート。
●電源が不要なパッシブタイプです。
●特別なソフトウェアのインストールは不要。
●外形寸法L ： W 155mm×D 98mm×H 29mm
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。

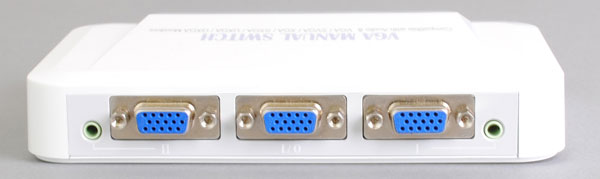

※背面のポート外観は、ページ右上の「接続ポート外観」よりご覧下さい。

【仕様】
商品の仕様は、日本語マニュアル（写真横のリンク）に記載しておりますのでご確認ください。

【適合ケーブル】
ディスプレイケーブル　アナログRGB HD15pinオス－HD15pinオス
ディスプレイケーブル　極細タイプ、アナログRGB HD15pinオス－HD15pinオス
オーディオケーブル 3.5mmモノラルミニプラグ－3.5mmモノラルミニプラグ
オーディオケーブル 3.5mmステレオミニプラグ－3.5mmステレオミニプラグ
※本機の最大ケーブル長は、入力・出力側合計で50m以下としてください（型番：EDIS-HD15MM-xxx使用時）。また、エクステンダーやスプリッター等との併用は動作保証対象外となりますのでご注意ください。。
※標準外の長さのケーブルも特注で製作できます。

【対応機種】
■対応ソース機器　：　アナログRGBならびに3.5mmステレオミニ音声端子を持つパソコン、ゲーム機、HDDレコーダーなど
■対応ディスプレイ　：　アナログRGBならびに3.5mmステレオミニ音声端子を持つディスプレイ、プロジェクターなど

【ご注意】
◆本機はアナログRGB映像出力ならびに3.5mmステレオミニのアナログ音声に対応したパソコン、AV機器、ディスプレイ、プロジェクター等でご使用いただけます。
◆また本機には映像品質を向上させる機能や映像品質の劣化を改善する機能は持っておりません。分岐した各機器の映像品質は、入力側機器と直接接続した場合に比べて劣化する場合があります。
◆本機の最大ケーブル長は、入力・出力側合計で50m以下としてください（弊社型番：EDIS-HD15MM-xxx使用時）。また、他のアナログRGBケーブルを使用する場合には、各ケーブル1本あたりの最大延長距離に準じます（入力側・出力側の合計が、ケーブル1本での延長距離と同等となります）。
◆それ以上に延長する場合には、エクステンダー等を併用しても動作保証対象外となります。
◆本機は入力機器および出力機器に対して、解像度やリフレッシュレートの自動調整機能や自動変換機能を有しておりません。よって出力機器（例えばグラフィックカード）の出力解像度やリフレッシュレートおよび入力機器（例えば液晶ディスプレイ）の解像度やリフレッシュレートが、本機が対応可能な上記仕様に記載の解像度やリフレッシュレートに対応していることを必ずご確認ください。入出力機器双方の解像度とリフレッシュレートが本機で対応可能なものでない場合は、本機を使用しても正常に表示することはできません。
◆液晶ディスプレイや再生機器との配線の途中に、変換アダプタや中継アダプタなど他の配線部材を介しての接続に対しては動作確認および動作保証しておりません。
◆本機を複数台カスケード接続（連結接続）して使用することに対しては、動作確認および動作保証しておりません。
◆アナログRGBおよび3.5mmステレオミニプラグ／ジャック対応機器以外は動作保証対象外といたします。
◆全てのアナログRGB端子および3.5mmステレオミニプラグ／ジャックへの接続を保証するものではありません。
◆個別の再生機器やテレビ、プロジェクター、その他周辺機器への適合性や互換性および相性などについては、サポート対象外とさせていただきます。
◆ご購入前の動作確認や相性確認のために、無料貸出サービスもご用意しておりますのでご活用ください。
