ブランクAVコンセント (白塗装金属プレート付きマルチメディア型埋込配線コンセント、スナップイン中継コネクタ用 取付枠)【在庫限り販売中止】

ブランクAVコンセント (白塗装金属プレート付きマルチメディア型埋込配線コンセント、スナップイン中継コネクタ用 取付枠)【在庫限り販売中止】
  クリックすると拡大画像を見ることができます。
図面(pdf)1穴用   図面(pdf)3穴用   図面(pdf)6穴用
図面(pdf)2穴用   図面(pdf)4穴用   RoHS適合書

【販売中止予定】
本商品は在庫が無くなり次第、販売中止となる予定ですので予めご了承ください。
なお後継商品の販売は予定しておりませんのでご了承ください。


●表面外観を白色に塗装したステンレス製のビデオ・音声端子やデータ通信端子用のコンセントプレートです。
●スナップイン中継コネクタを自由に組み合わせて、お客様オリジナルのマルチメディア型コンセントが自由に構成できるスナップイン中継コネクタ用のコンセントプレートです(こちらの組立関係図、または下記に掲載のコネクタ取付例の写真をご参照ください)。
●HDMI端子やRCA端子などを取り付ければ、お客様都合のAVコンセントが自由に構成できますので、壁内/床下/天井裏からのAVケーブルの配線をスッキリと整理することができます。
●また、USB端子やLAN端子などを取り付ければ、お客様都合の情報コンセントが自由に構成できます。
●中継コネクタの取付可能数は1個から6個まであります。コンセントの用途に合わせて中継コネクタ取付穴数を自由にお選びいただけます(上記の写真は取付穴4個タイプです)。

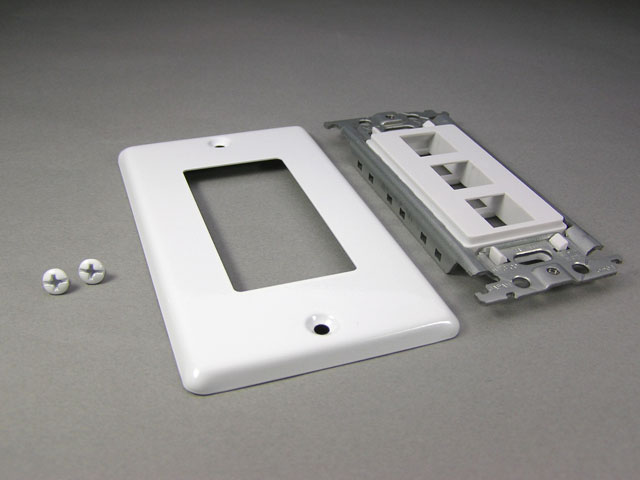

●本商品は【取付枠+専用フェイスプレート+取付ネジ】の部品構成となっております(ご納品時は取付枠とフェイスプレートは組み立てられていませんので予めご了承ください ⇒部品構成の写真はこちらです)。
●この商品を壁面に取り付けるには、こちらの【はさみ金具】を介して取り付けることとなります。別途ご用意(またはご注文)をお願いいたします。
壁面取付金具WN39929との取付方法
壁面取付金具WN3996との取付方法
●また、はさみ金具を使用して本商品を壁面に取り付ける場合の壁面の穴あけ寸法は下記の通りとしてください(その他の詳細仕様はこちらに掲載の仕様書などをご参照ください)。
  ヨコ:51mm(+8mm-0mm)、タテ:95mm(+8mm-0mm)
RoHS指令適合品 ⇒⇒適合判定基準はこちら

【外観画像】
取付穴1個タイプ(BFPMTW-DCR01-WH)

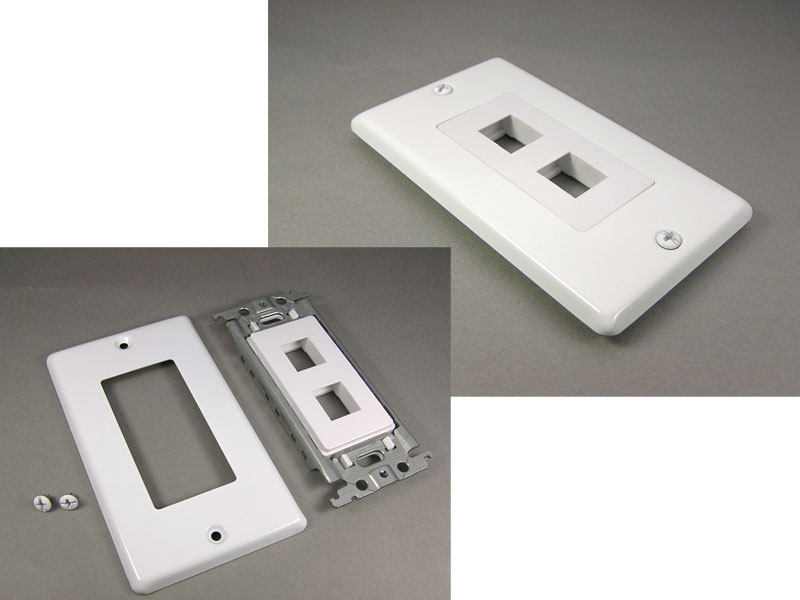

取付穴2個タイプ(BFPMTW-DCR02-WH)

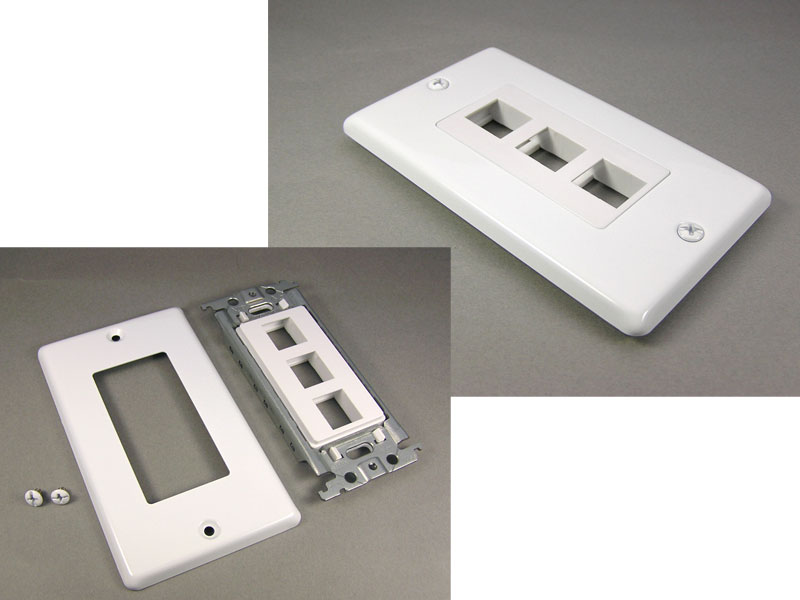

取付穴3個タイプ(BFPMTW-DCR03-WH)

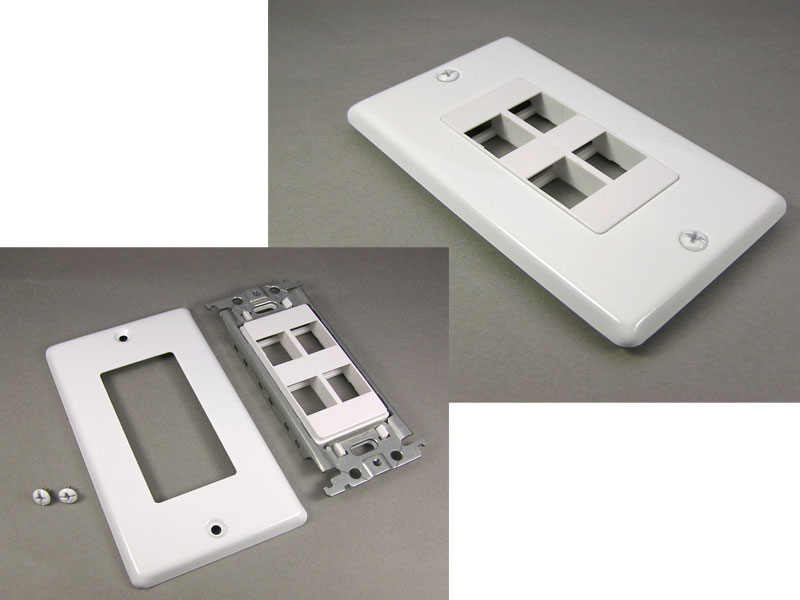

取付穴4個タイプ(BFPMTW-DCR04-WH)
取付穴6個タイプ(BFPMTW-DCR06-WH)

【スナップイン中継コネクタの取付方法】
取付方法や取付手順はこちら をご参照ください(HDMI、USB、IEEE1394、アンテナ、RCA、光コネクタの取付事例)。
◆取付例の写真は下記をご参照ください。
  中継コネクタ取付例写真(その1)
  中継コネクタ取付例写真(その2)
  中継コネクタ取付例写真(その3)

【付属品】
ご納品時の当該商品のフェイスプレートは、上記写真のように組み立てられてなく、付属品として同梱出荷となりますので予めご了承ください(出荷時の形態はこちらの写真の通りです)。
●フェイスプレート・・・1枚
●フェイスプレート取付用M3.5ネジ(長さ6mm)・・・2本

【ご注意】
●スナップイン中継コネクタを装着する白色の樹脂製取付枠と金属製の取付枠は分解しないでください。スナップイン中継コネクタを装着する白色の樹脂製取付枠は、金属製の取付枠に板バネ式の引っ掛け爪で固定(参考写真はこちら)されていますが、一度分解すると引っ掛け爪の先端が削れたり板バネが広がるなどして保持力が著しく低下し、樹脂製取付枠が外れ易くなります。なお、一度でも分解した商品は保証の対象外となりますので予めご了承ください。
●当該コンセントにスナップイン中継コネクタを装着する方法や手順には固有の方法がありますので、スナップイン中継コネクタの商品説明ページに掲載の『取付方法』を十分にご確認いただいた上で装着作業を行ってください。また装着には相当量の力を要する場合がありますので、当該コンセントにスナップイン中継コネクタを装着する際には手袋など指先を保護する保護具を使用して作業を行ってください。
●ホコリや異物の侵入や、予期せぬ断線、接触不良を防ぐため、使用していないスナップイン取付穴には必ずブランクモジュールを装着してください。
●穴3個タイプや穴6個タイプのように縦に3個スナップインコネクタが装着可能なものに、SY-504S-10GSIM-RJ45-C6は壁内側の寸法が大きいため、連続して取り付けることはできません。


【関連商品】
スナップイン中継コネクタ(AV端子用)
スナップイン中継コネクタ(情報端子用)
スナップイン中継ケーブル
はさみ金具各種

型番 タイプまたは長さ 単価 数量 カート
販売中止BFPMTW-DCR01-WH穴 1個タイプ¥ 720
(税込み ¥ 792)

まとめ買い見積依頼(50本以上)
BFPMTW-DCR02-WH穴 2個タイプ¥ 720
(税込み ¥ 792)

まとめ買い見積依頼(50本以上)
BFPMTW-DCR03-WH穴 3個タイプ¥ 720
(税込み ¥ 792)

まとめ買い見積依頼(50本以上)
販売中止BFPMTW-DCR04-WH穴 4個タイプ¥ 720
(税込み ¥ 792)

まとめ買い見積依頼(50本以上)
BFPMTW-DCR06-WH穴 6個タイプ¥ 720
(税込み ¥ 792)

まとめ買い見積依頼(50本以上)
■数量50本以上はディスカウント価格になります。「まとめ買い見積依頼」で値引き価格をお尋ねください。
営業時間中であれば、30分~1時間ほどでお見積りを回答いたします。
