ケーブル付きAVコンセント専用中継ケーブル DVI-D/HDMI長尺用+両側DIN19pinメス(HDMI Ver 1.3、High Speed HDMI Cable)【在庫限り販売中止】

ケーブル付きAVコンセント専用中継ケーブル DVI-D/HDMI長尺用+両側DIN19pinメス(HDMI Ver 1.3、High Speed HDMI Cable)【在庫限り販売中止】
図面(pdf)   寸法公差
出荷検査   RoHS適合書

【販売中止予定】
本商品は在庫が無くなり次第、販売中止となる予定ですので予めご了承ください。
なお後継商品の販売は予定しておりませんのでご了承ください。

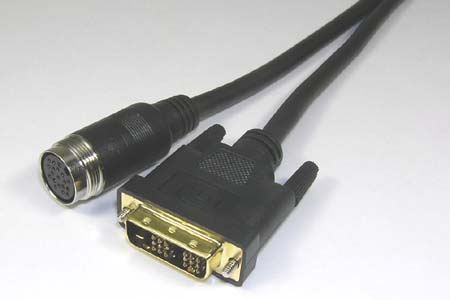

DVI-Dシングルリンク+3.5mmステレオミニタイプ(HWADC-DVID-35F-130)DVI-Dシングルリンク(HWADC-DVID-130)のケーブル付きAVコンセントに使用する、専用の中継ケーブルです。
●フルハイビジョン対応のHDMI Ver1.3規格(High Speed HDMI Cable)に準拠した性能のケーブルです。
●解像度1080p(1920×1080p)、またはWUXGA(1920×1200ピクセル)までの映像信号を伝送可能です。
●マルチチャンネルサラウンド(高音質デジタル音声信号)に対応しています(ただし当該機能に対応した機器が必要です)。
●3重シールド構造でHDMI専用のUL規格認定電線(UL20276、AWG24)を使用し、高い耐ノイズ性能を有しております。
●片端コネクタには配線引き上げ用のリングがついた防塵キャップが一個附属しています。
●5mから45mまで、豊富なケーブル長をラインナップ。
RoHS指令適合品 ⇒⇒適合判定基準はこちら


【関連商品】
こちらの変換ケーブルを片側に取り付ければ、片側をステレオ音声も同時に伝送できるDVI-Dケーブルにすることができます。


【ご注意】
◆壁内配線の施工を行う前に、目的とする信号伝送が正常に行われることを事前に確認してください。壁内への配線は一旦施工を行うと容易に修正ができなくなることがあります。したがって壁内への配線や通線を行う前に、AVコンセントや中継ケーブルを機器に接続して信号伝送が正常に行えることを事前に確認してから壁内への施工を実施してください。特に5メートルを超える長距離配線では、接続する機器との相性などにより目的とする性能が発揮できない場合がありますので、特に配線施工前の動作確認をお奨めいたします。なお一旦施工された商品は保証の対象外となりますので予めご了承ください。
◆映像や音声信号および高周波のデータ通信は、外来ノイズの影響を受けやすい場合があります。したがってAVコンセントや中継ケーブルを壁内に配線する際には、ノイズ発生源(例えばファンモーターの電源線など)とは離して(隔離して)配線することをお奨めいたします。
◆下記標準長さ以外の特注製作も可能です。ただし当ケーブル単体での動作保証最大長さは【20mまで】となっております。
◆ただし、1080pやUXGA以上の解像度は帯域が非常に大きいため、1080pやUXGA以上の解像度でお使いの場合で距離が5mを超える場合にはDVI エクステンダーの併用をお奨めします。
◆また、上記の高解像度での表示の場合以外にも、5mを超える長さの配線で、送受信信号の同期が取りにくい環境でのご使用や異なるメーカーの映像機器を接続する場合などで、正常な表示品質が確保できない場合には、DVI エクステンダーを必ずご使用ください。
◆CD管内への配線について:当該ケーブルの推奨するCD管は内径φ28mmです
なお、コネクタ部の最大幅はφ22mmのCD管をかろうじて通すことができる寸法となっておりますが、当該ケーブルは最小曲げ半径の制限やケーブルの柔軟性の問題により、φ22mmのCD管への配線が困難な場合があります(もしΦ22mmのCD管へ通線する場合は、下記に記載の最少曲げ半径の規定について特に注意してください)。
◆長距離配線の際には、ケーブルに大きな引張力を掛けないように注意してください。無理に引っ張って敷設した場合、ケーブル内部で断線することがあります。
◆配管内や壁面内などに配線する場合は、配線のし直しなどが困難となる場合がありますので、配線を行う前に事前にケーブル単体での動作確認を行うようにしてください。
◆当ケーブルの最少曲げ半径は60mmです。半径60mm以下で曲げた場合はケーブル内部で断線が発生する可能性がありますので、ご注意ください。
◆この長尺専用ケーブルは一般のケーブルに比べて柔軟性がありません。よって多頻度の挿抜などの頻繁にケーブルを曲げる操作は避けてください。
◆HDMIケーブルを通したコントロール信号やリンク信号などの映像信号以外の信号の送受信については、動作保証の対象外とさせていただきますので、予めご了承ください。

型番 タイプまたは長さ 単価 数量 カート
HWCB-24DVID-055m¥ 6,200
(税込み ¥ 6,820)

まとめ買い見積依頼(50本以上)
HWCB-24DVID-077m¥ 7,800
(税込み ¥ 8,580)

まとめ買い見積依頼(50本以上)
HWCB-24DVID-1010m¥ 10,400
(税込み ¥ 11,440)

まとめ買い見積依頼(50本以上)
HWCB-24DVID-1515m¥ 14,600
(税込み ¥ 16,060)

まとめ買い見積依頼(50本以上)
HWCB-24DVID-2020m¥ 18,800
(税込み ¥ 20,680)

まとめ買い見積依頼(50本以上)
販売中止HWCB-24DVID-3030m¥ 27,200
(税込み ¥ 29,920)

まとめ買い見積依頼(50本以上)
販売中止HWCB-24DVID-4545m¥ 39,800
(税込み ¥ 43,780)

まとめ買い見積依頼(50本以上)
■数量50本以上はディスカウント価格になります。「まとめ買い見積依頼」で値引き価格をお尋ねください。
営業時間中であれば、30分~1時間ほどでお見積りを回答いたします。
