樹脂製プレート付きAVコンセント(BNC端子×3、壁面埋込配線タイプ、接続ケーブル付き) 【在庫限り販売中止】

樹脂製プレート付きAVコンセント(BNC端子×3、壁面埋込配線タイプ、接続ケーブル付き) 【在庫限り販売中止】
  クリックすると拡大画像を見ることができます。
商品図面(pdf)   施工方法(WN39929)
RoHS適合書   施工方法(WN3996)

【販売中止予定】
本商品は在庫が無くなり次第、販売中止となる予定ですので予めご了承ください。
なお後継商品の販売は予定しておりませんのでご了承ください。

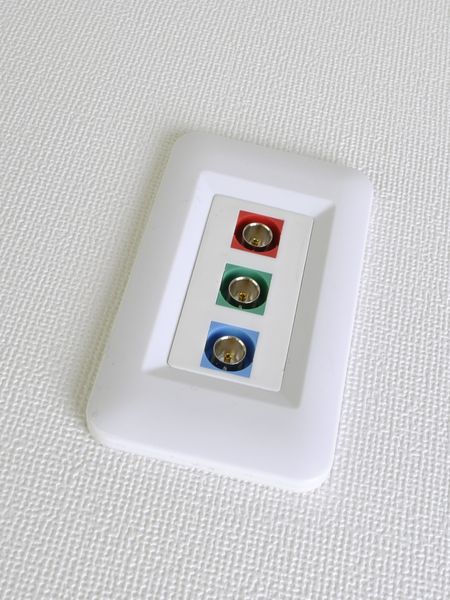

●BNCメスコネクタを3個装備した、映像/音声用の接続端子&ケーブル付きのコンセントプレート(AVコンセント)です(壁面取り付け例の写真はこちら)。
●取付ネジの露出がない表面外観が美しい樹脂製のフェイスプレートタイプです。
●フェイスプレートの外形寸法は日本配線システム工業会に準拠した70×120㎜となっております。
●バヨネット式勘合固定方式のBNCコネクタでの接続ですので、RCA端子などの差込式端子に比べて、コネクタが確実に固定でき外れにくいというメリットがあります。
●コンポーネント映像信号(YPbPr)や、シンクオングリーン方式のアナログRGB映像信号の接続など、3本までのケーブルを同時に使用する映像または音声信号にお使いいただけます。
●壁内の配線は、こちらの専用ケーブルを使って配線します。
●住宅内やデジタルサイネージ(電子看板)向けに、ビデオ信号やオーディオ信号を壁面配線する際に最適なAV機器専用のコンセントです。
●ビデオ信号やオーディオ信号の配線が壁面を通して行えますので、AV機器周辺のケーブル配線をスッキリ整理することができます。

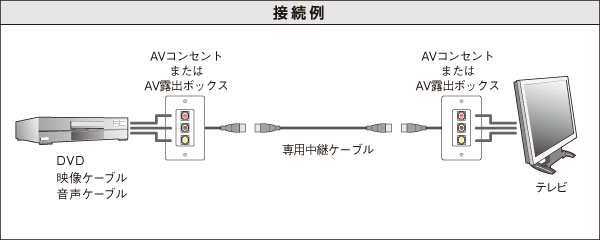

●壁内側はケーブル長さ120mmのミニDIN8+1pinメスコネクタを引き出していますので、敷設配線には下記【適合ケーブル】に掲載の『壁内配線用中継ケーブル』をご利用ください。
●BNCメスコネクタの色は「赤、青、緑」となります。
●なお、この商品にはパナソニック株式会社製埋込スイッチ取付枠(型番:WT3700)が予め付属していますので、壁面取付の際に別途ご用意する必要はありません。
●ただし、この商品を壁面に取り付けるには、こちらの【はさみ金具】を介して取り付けることとなります。別途ご用意(またはご注文)をお願いいたします。
●また、はさみ金具を使用して本商品を壁面に取り付ける場合の壁面の穴あけ寸法は下記の通りとしてください(その他の詳細仕様はこちらに掲載の仕様書などをご参照ください)。
  ヨコ:51mm(+8mm-0mm)、タテ:95mm(+8mm-0mm)
RoHS指令適合品  ⇒⇒適合判定基準は、こちらをご覧ください。

【付属品】
●フェイスプレート・・・1組
●フェイスプレート取付用M3.5ネジ(長さ6mm)・・・2本(フェイスプレート枠に付属)
ご納品時の当該商品のフェイスプレートは、上記写真のように組み立てられてなく、付属品として同梱出荷となりますので予めご了承ください。

【適合ケーブル】
壁内配線用中継ケーブル 同軸5芯+ミニDIN8+1pinオス


【ご注意】
◆当該商品のフェースプレート(コンセントプレート)は当該商品専用の部品です。例えばパナソニックのWTF7003やWTF7703など他社のコンセントプレートへの取り付けや他社品との交換はできませんので、予めご了承ください。
◆コンセントから伸びるケーブル部の最少曲げ半径は75mmです。半径75mm以下で曲げた場合はケーブル内部で断線が発生する可能性がありますので、敷設や通線には十分にご注意ください。
◆全ての映像機器への接続を保証するものではありません。機種により動作しないものもあります。
◆個別の再生機器やテレビ、プロジェクター、その他周辺機器への適合性や互換性および相性などについては、サポート対象外とさせていただきます。
◆ ご購入前の動作確認や相性確認のために、無料貸出サービスもご用意しておりますのでご活用ください。
◆特注製作も対応可能ですが、特注可能な箇所はケーブル部の長さ変更のみとなりますので、予めご了承ください。
◆壁内配線の施工を行う前に、目的とする信号伝送が正常に行われることを事前に確認してください。壁内への配線は一旦施工を行うと容易に修正ができなくなることがあります。したがって壁内への配線や通線を行う前に、AVコンセントや中継ケーブルを機器に接続して信号伝送が正常に行えることを事前に確認してから壁内への施工を実施してください。特に5メートルを超える長距離配線では、接続する機器との相性などにより目的とする性能が発揮できない場合がありますので、特に配線施工前の動作確認をお奨めいたします。なお一旦施工された商品は保証の対象外となりますので予めご了承ください。
◆映像や音声信号および高周波のデータ通信は、外来ノイズの影響を受けやすい場合があります。したがってAVコンセントや中継ケーブルを壁内に配線する際には、ノイズ発生源(例えばファンモーターの電源線など)とは離して(隔離して)配線することをお奨めいたします。

型番 タイプまたは長さ 単価 数量 カート
PFPC-3BNCF-120AVコンセント
BNC×3タイプ
¥ 2,260
(税込み ¥ 2,486)

まとめ買い見積依頼(50本以上)
■数量50本以上はディスカウント価格になります。「まとめ買い見積依頼」で値引き価格をお尋ねください。
営業時間中であれば、30分~1時間ほどでお見積りを回答いたします。
