映像・音声用 露出配線ボックス(HDMI用、接続ケーブル付き) 【在庫限り販売中止】

映像・音声用 露出配線ボックス(HDMI用、接続ケーブル付き) 【在庫限り販売中止】
  クリックすると拡大画像を見ることができます。
全体図面(pdf)   商品構成
RoHS適合書

【販売中止予定】
本商品は在庫が無くなり次第、販売中止となる予定ですので予めご了承ください。
なお後継商品の販売は予定しておりませんのでご了承ください。

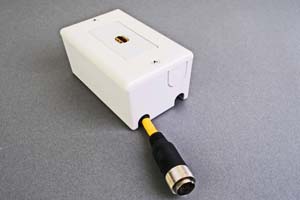

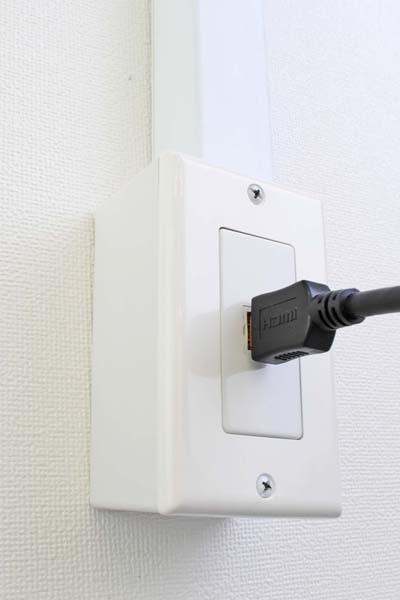

●HDMIデジタル映像を配線できるケーブル付きの露出型配線ボックスです(壁面取り付け例の写真はこちら配線例の写真はこちら)。

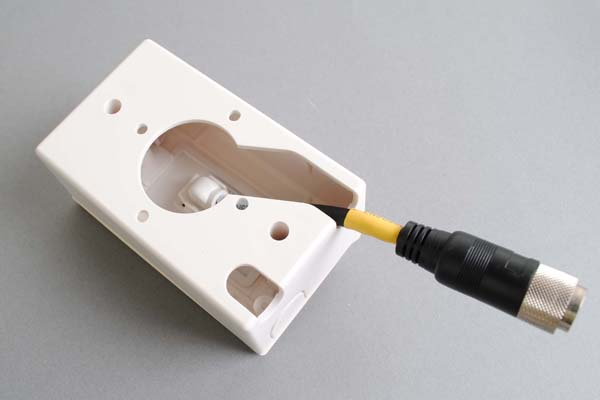

●ボックス裏面の取付穴(右上の商品図面を参照、商品の裏面写真はこちらをご参照ください)を使って、壁面/天面/床面などへ取り付けることができますので、未整理の煩雑な複数のケーブルを後から整理して配線するのに大変便利です。
●住宅内やデジタルサイネージ(電子看板)向けに、ビデオ信号やオーディオ信号をモール配線する際に最適な配線ボックスです。
●ビデオ信号やオーディオ信号の配線が中継ケーブル1本で行えますので、AV機器周辺のケーブル配線をスッキリ整理することができます。
●ボックス内にてケーブル長さ130mmの丸形DIN19ピンオスコネクタを引き出していますので、壁内の配線にはこちらの専用ケーブルまたはこちらの専用ケーブルを使って配線します。
●このボックスの取付寸法は、上記商品写真の右横にある【図面】をご参照ください。タテ×ヨコのピッチは各々51mmでφ4.0mmの4個の穴を使用して壁面などへ取り付けます(壁面などへの取付ネジは2本付属しております)。
●フルハイビジョン対応のHDMI Ver1.3規格(カテゴリー2)に適合しています(HDMI Ver1.3aやVer1.3bで規定されている性能も満足しております)。
●解像度1080p(1920×1080p)、またはWUXGA(1920×1200ピクセル)までの映像信号を伝送可能です。
●音声信号の伝送にも対応しています。
RoHS指令適合品  ⇒⇒適合判定基準は、こちらをご覧ください。

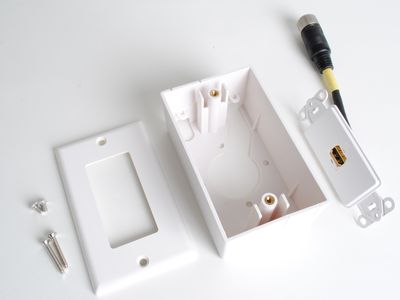

【商品構成】
●フェイスプレート・・・1枚
●フェイスプレート取付用M3.5ネジ(長さ6mm)・・・2本
●ボックスケース・・・1個
●AVコンセント付AVコンセント取付枠
●取付枠取付用M4.6ネジ(長さ25mm)・・・2本
ご納品時の当該配線ボックスは、上記写真のように組み立てられてなく、構成部材が同梱されております。

【付属品】

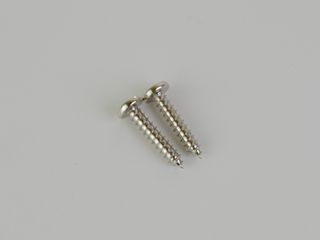

取付用M3ネジ(長さ20mm)・・・2本

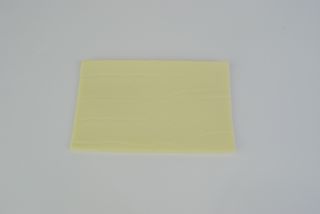

両面テープ・・・1枚

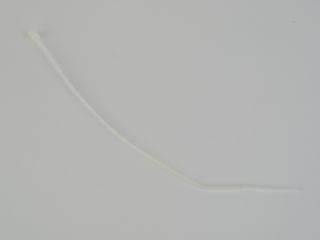

結束バンド・・・1本

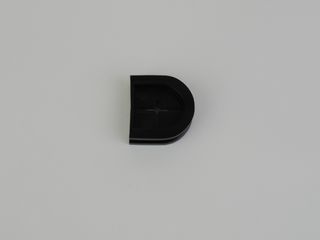

切込穴カバー・・・1個

【適合ケーブル】
壁内配線用中継ケーブル 両側丸型DIN19pinメス
延長HDMIケーブル HDMIオス-丸型DIN19pinメス(狭小箇所 配線用、HDMI Ver1.3規格)

【ご注意】
◆当該商品はJIS規格や日本配線システム工業会の規格の寸法に準拠しておりません。他社品との互換性はございません。
◆ボックス内から伸びるケーブル部の最少曲げ半径は75mmです。半径75mm以下で曲げた場合はケーブル内部で断線が発生する可能性がありますので、敷設や通線には十分にご注意ください。
◆全ての映像機器への接続を保証するものではありません。機種により動作しないものもあります。
◆個別の再生機器やテレビ、プロジェクター、その他周辺機器への適合性や互換性および相性などについては、サポート対象外とさせていただきます。
◆ ご購入前の動作確認や相性確認のために、無料貸出サービスもご用意しておりますのでご活用ください。
◆特注製作も対応可能ですが、特注可能な箇所はケーブル部の長さ変更のみとなりますので、予めご了承ください。
◆壁内配線の施工を行う前に、目的とする信号伝送が正常に行われることを事前に確認してください。壁内への配線は一旦施工を行うと容易に修正ができなくなることがあります。したがって壁内への配線や通線を行う前に、AVコンセントや中継ケーブルを機器に接続して信号伝送が正常に行えることを事前に確認してから壁内への施工を実施してください。特に5メートルを超える長距離配線では、接続する機器との相性などにより目的とする性能が発揮できない場合がありますので、特に配線施工前の動作確認をお奨めいたします。なお一旦施工された商品は保証の対象外となりますので予めご了承ください。
◆映像や音声信号および高周波のデータ通信は、外来ノイズの影響を受けやすい場合があります。したがってAVコンセントや中継ケーブルを壁内に配線する際には、ノイズ発生源(例えばファンモーターの電源線など)とは離して(隔離して)配線することをお奨めいたします。

型番 タイプまたは長さ 単価 数量 カート
SBXC-HDMIF-130配線ボックス
HDMI1.3対応
¥ 3,320
(税込み ¥ 3,652)

まとめ買い見積依頼(50本以上)
■数量50本以上はディスカウント価格になります。「まとめ買い見積依頼」で値引き価格をお尋ねください。
営業時間中であれば、30分~1時間ほどでお見積りを回答いたします。
