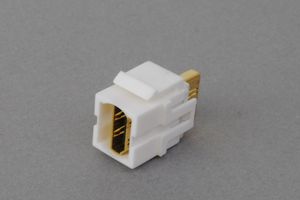

スナップイン中継コネクタ HDMIコネクタ メス 【在庫限り販売中止】

スナップイン中継コネクタ HDMIコネクタ メス 【在庫限り販売中止】
図面(pdf)   RoHS適合書
取付方法   取付方法(他社製品へ)

【在庫限りで販売中止】
本商品は在庫が無くなり次第、販売中止となる予定ですので予めご了承ください。
なお後継商品は、型番:SIM-HDMI-WH-Sとなります。

●高解像度のデジタル映像の伝送に使用されるHDMIコネクタのスナップイン中継コネクタです。
●HDMI1.3に対応しています。
※HDMI Ethernetチャネル(HDMI HEC)、オーディオリターンチャンネル(ARC)、4K×2K解像度などのHDMI1.4には対応しておりません。HDMI1.4準拠が必要な場合はこちらをご使用ください。
●コネクタ形状はメス-メスの中継アダプタ型です。
AVコンセント(ブランク型)に直接取り付けて、自由な入出力ポート配置のAVコンセントを設計することができます(取付例(その1)取付例(その2)取付例(その3))。
●また、19インチラック用パッチパネルに取り付けることができますので、19インチラックを利用した集合配線を構築する際にも大変便利です(パッチパネル取付例)。 さらに、ベゼルを使用すれば専用パッチパネル以外のパネル(板物)への取り付けも可能です。
ガイドチップを用いて他社製のコンセントプレートに取り付けることが可能です(詳細はこちら)。
●また、ガイドチップを用いて他社製の家具用コンセントに取り付けることが可能です(取付例)。
●壁内配線には一般的なのHDMIケーブル(オス-オス)を使用します(下記【関連商品】をご参照ください)。
RoHS指令適合品 ⇒⇒適合判定基準はこちら

【スナップイン中継コネクタの取付方法】
商品写真右横のリンクをご参照ください。


【関連商品】
下記の関連商品も合わせてご検討ください。
スナップイン中継コネクタ専用取付枠(ブランクAVコンセント)
壁面埋込コンセントプレート(フェースプレート)
板金プレートやパネルへ取り付ける際に使用する保持具やガイドチップ

【取付例】
ブランクAVコンセント(白色金属プレートタイプ)への取付例
専用フェースプレート(角型)への取付例(当社のガイドチップ(ヨコ取付)を使用)
専用フェースプレート(角丸型)への取付例(当社のガイドチップ(ヨコ取付)を使用)
パナソニック製WN6009への取付例(当社のガイドチップ(ヨコ取付)を使用)
19インチラックマウント用パッチパネルへの取付例
他社製家具用コンセントへの取付例(当社のガイドチップを使用)
※取付例写真で使用しているスナップイン中継コネクタは代表例です。


【ご注意】
◆当該コネクタはコンセント本体やアクセサリー部品などへの装着方法や手順に固有の方法がありますので、上記に掲載の『取付方法』を十分にご確認いただいた上で装着作業を行ってください。また装着には相当量の力を要する場合がありますので、コンセント本体やアクセサリー部品などに当該コネクタを装着する際には手袋など指先を保護する保護具を使用して作業を行ってください。
◆当コネクタは、ホコリなどの進入を防ぐ防塵機構は有しておりません。また防塵カバーなどの別部品もご用意しておりませんので、予めご了承ください。
◆よって、当該端子にケーブルを接続せずに端子面を空けたままで放置すると、ホコリなどが進入して接触不良になる場合があります。ケーブルを接続しない端子は、端子面に防塵テープを貼るなどの防塵対策を行ってください。

型番 タイプまたは長さ 単価 数量 カート
SIM-HDMI-WHスナップイン中継コネクタ
HDMIコネクタタイプ
¥ 1,000
(税込み ¥ 1,080)

まとめ買い見積依頼(50本以上)
■数量50本以上はディスカウント価格になります。「まとめ買い見積依頼」で値引き価格をお尋ねください。
営業時間中であれば、30分~1時間ほどでお見積りを回答いたします。
