ローゼット(4対4、CAT6 UTP LANケーブル用中継配線ボックス(露出ボックスタイプ)、RJ-45モジュラージャック4個内蔵) 【在庫限り販売中止】

ローゼット(4対4、CAT6 UTP LANケーブル用中継配線ボックス(露出ボックスタイプ)、RJ-45モジュラージャック4個内蔵) 【在庫限り販売中止】
図面(pdf)   RoHS適合書
配線方法(pdf)

【販売中止方向】
本商品は在庫が無くなり次第、販売中止となる予定ですので予めご了承ください。
なお後継商品のご用意はありませんので、ご了承ください。


●4本のUTPケーブル(LANケーブル)を4対4で中継配線するための配線器具です。

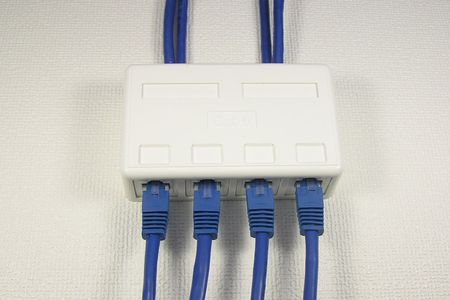

●UTPケーブル(LANケーブル)を狭小箇所にて脱着して使用する場合などに大変便利です(配線例の写真はこちら)。

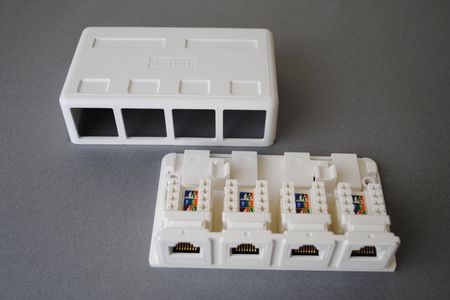

●4つのRJ-45モジュラージャックを内蔵しています(こちらの写真をご参照ください)。
●Ethernet通信で使用する場合は、1000BASE-Tのカテゴリー6までの通信に対応しております。
●電線は片側を圧接接続で配線します(こちらの写真をご参照ください)。
●芯線太さがAWG22~AWG26の単線、またはAWG24のより線の電線を配線することができます。
●2箇所の穴(Φ3.05mm)を使って付属のネジで壁面などへ固定することができます。また付属の両面テープを使って壁などに貼り付けることも可能です。
●RoHS指令適合品 ⇒⇒適合判定基準は、こちらをご覧ください。

【配線方法】
取付方法や配線手順はこちらをご参照ください。

【付属品】

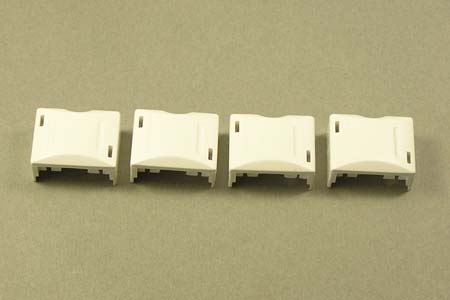

キャップ・・・4個

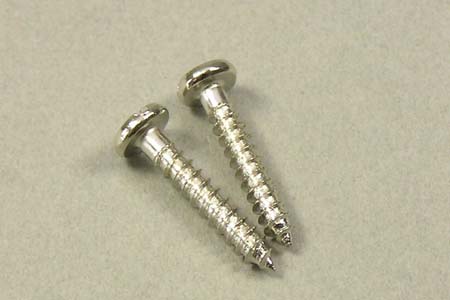

取付用M3ネジ(長さ20mm)・・・2本

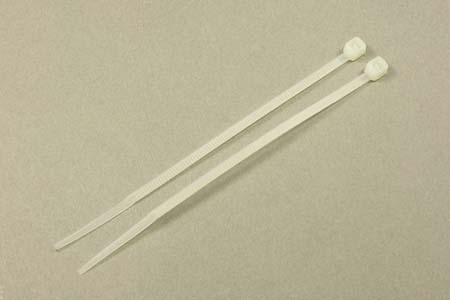

結束バンド・・・2本

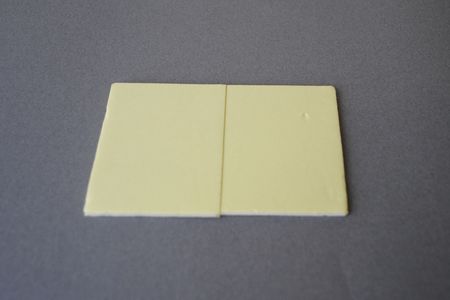

両面テープ・・・2枚

【関連商品】
下記の関連商品も合わせてご検討ください。
簡易型圧接工具(TS-318)


【ご注意】
●上記した太さ以外の電線は配線しないでください。
●ケーブル径により電線引き込み部分を割り取る必要があります(上記の配線手順をご参照ください)。
●ケーブルの圧接作業には、簡易型圧接工具TS-318などの圧接工具が必要です。

型番 タイプまたは長さ 単価 数量 カート
SMBX-C6-44対4中継¥ 1,720
(税込み ¥ 1,892)

まとめ買い見積依頼(50本以上)
■数量50本以上はディスカウント価格になります。「まとめ買い見積依頼」で値引き価格をお尋ねください。
営業時間中であれば、30分~1時間ほどでお見積りを回答いたします。
