高密度D-subコネクタ 15pin用 変換アダプタ ミニD-sub15pin （♯4-40ネジ）

パネルカット寸法図   オス－メス図面（pdf）     メス－メス図面（pdf）   オス－オス図面（pdf）

【一部のみ販売中止予定】
DG-H15MF-440およびDG-H15MM-440は在庫が無くなり次第、販売中止となる予定ですので予めご了承ください。
DG-H15FF-440は、現時点で販売中止の予定はありません。

●ディスプレイケーブルのコネクタとして一般的な高密度D-sub（ミニD-sub）15pinコネクタの変換アダプタです。
●勘合固定ネジがインチネジ#4－40タイプの高密度D-sub 15pinコネクタのオス／メス変換などを行うジェンダーチェンジャーです。
●同一ピンどうしの全線ストレート結線です。
●ナットが2個付属していますので、オスネジを持つケーブルの先端に取り付けてケーブルの中継や延長用に使用することができます。
●勘合固定ネジは着脱可能ですので、ナットの向き（雄ネジの向き）を自由に選択することができます。

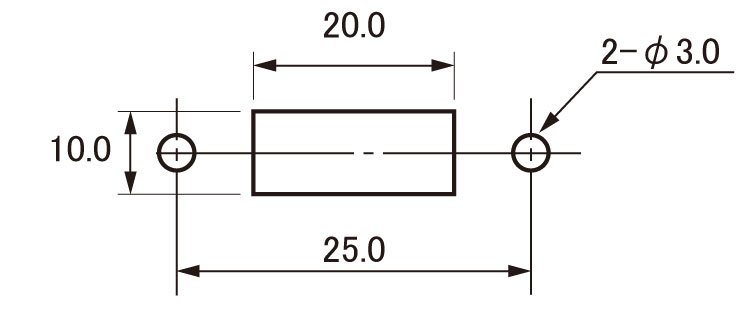

●板厚が1.2mm以下のパネル板に取り付けることができます。パネルカット寸法は以下の通りです（板厚1.2mmを越えるパネル板には取り付けられませんのでご注意ください）。
　　　　　　　　

●コネクタの端子には、接触抵抗が低く錆や経年変化の少ない金メッキコンタクトを使用しております。
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。

【ご注意】
◆当商品はｔ＝1.2mmを超える厚さのパネル板には取り付けることができませんので、予めご了承ください。
◆DG-HD15FFは、継続販売いたします。
◆インシュレーター（絶縁部）の色は、調達するロットにより青になる場合があります。自然切替となりますので、調達ごとの変更のご連絡は、個別では行っておりません。ご了承ください。
