パネルマウント HDMIケーブル  Type-Aオス-パネルマウントType-Aメス (Ver 1.4規格、High Speed with Ethernet)

パネルマウント HDMIケーブル  Type-Aオス-パネルマウントType-Aメス (Ver 1.4規格、High Speed with Ethernet)
図面(pdf)   RoHS適合書
パネルカット寸法

●HDMI Type-Aメスコネクタのパネルマウント形状のHDMIケーブルですので、壁面や筐体へ取付可能な中継ケーブルとして大変便利にお使いいただけます。
●4K×2K対応のHDMI Ver 1.4規格(High Speed HDMI Cable with Ethernet)に適合したHDMIケーブルです。
  4K×2K解像度(3840×2160:30pおよび4096×2160:24p)に対応しています(ただし当該機能に対応した機器が必要です)。
●HDMI Ethernetチャネル(HDMI HEC)に対応しています(ただし当該機能に対応した機器が必要です)。
●フルHD 3D映像に対応しています(ただし当該機能に対応した機器が必要です)。
●オーディオリターンチャンネル(ARC)に対応しています(ただし当該機能に対応した機器が必要です)。
●音声信号の伝送にも対応しています。
●パネルマウントコネクタにはM3ミリネジのナットを内蔵していますので、パネルや壁面への取り付けはM3ネジ2本を使用します(取付ピッチやパネルカット寸法は右上リンクの図をご参照ください)。

●またパネルマウント側コネクタに内蔵のM3ナットは、正面から裏面まで貫通しているナット構造ですので、マウントするパネル厚さと取付用M3雄ネジの長さの関係の自由度が高い構造です。

●なおパネル取付用のM3ネジは付属しておりませんのでお客様にてご用意ください。
RoHS指令適合品  ⇒⇒適合判定基準は、こちらをご覧ください。


【関連商品】
◆ケーブルタイプではなく、中継アダプタ型のパネルマウントHDMIアダプタもこちらでお取り扱いしております。

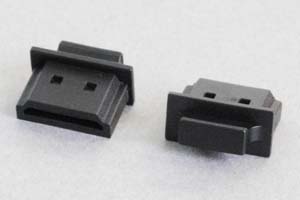

◆パネルマウント側の端子部には、ホコリや湿気などの進入を防ぐ防塵機構は有しておりません。よって当該端子にケーブルを接続せずに端子面を空けたままで放置すると、ホコリや湿気などが進入して接触不良になる場合があります。ケーブルを接続しない端子には、こちらの防塵キャップを取り付けることをお奨めいたします。


【ご注意】
◆当ケーブルで使用している電線の仕様上の最大伝送距離は「5メートルまで」です。
  パネルマウント側コネクタからケーブルを延長した場合は、延長後の最大距離が5メートル以内でなければ
  正常に通信できない、または所定の解像度で映像伝送できないことがあります。
  実機での動作確認をご希望の場合は、こちらの【商品貸し出しサービス】のご利用をご検討ください。

型番 タイプまたは長さ 単価 数量 カート
HDMI-AMPAF-0300長さ0.3m¥ 820
(税込み ¥ 902)

まとめ買い見積依頼(50本以上)
HDMI-AMPAF-1000長さ1.0m¥ 920
(税込み ¥ 1,012)

まとめ買い見積依頼(50本以上)
HDMI-AMPAF-2000長さ2.0m¥ 1,180
(税込み ¥ 1,298)

まとめ買い見積依頼(50本以上)
■数量50本以上はディスカウント価格になります。「まとめ買い見積依頼」で値引き価格をお尋ねください。
営業時間中であれば、30分~1時間ほどでお見積りを回答いたします。
