HDMI パネルマウント中継アダプタ 【防塵・防水、IP66対応】 両側HDMI-Aメスコネクタ 筒型 先端キャップ付き

HDMI パネルマウント中継アダプタ 【防塵・防水、IP66対応】 両側HDMI-Aメスコネクタ 筒型 先端キャップ付き
図面(pdf)   RoHS適合書
パネルカット寸法(pdf)

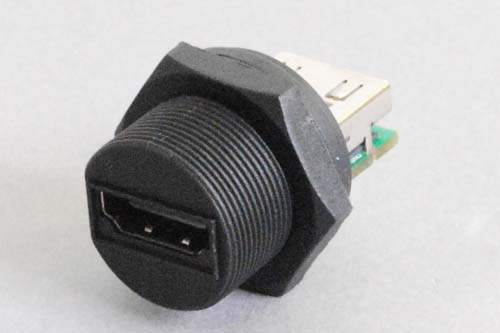

●パネルマウントが可能なHDMI Aタイプメス端子の中継アダプタです(正面側・背面側ともにメスの端子です。正面写真はこちら背面写真はこちら)。

●4K×2K対応のHDMI Ver 1.4規格(High Speed HDMI Cable with Ethernet)に適合してます。

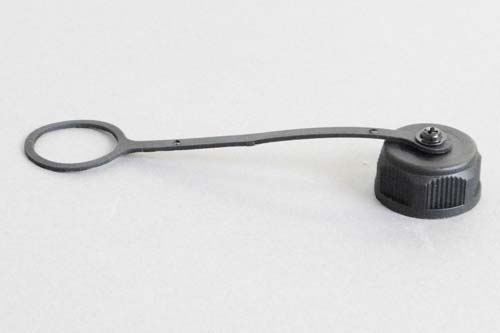

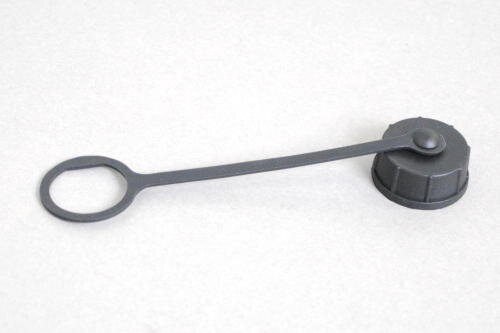

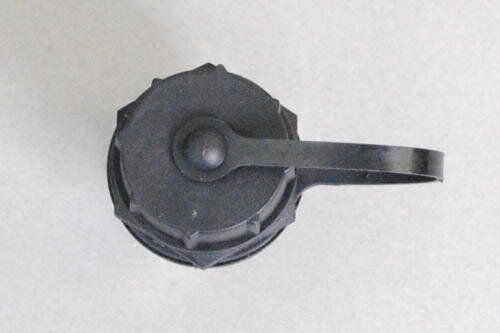

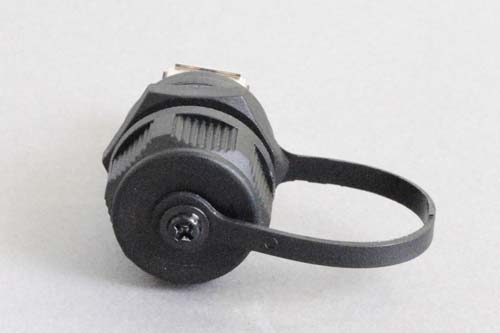

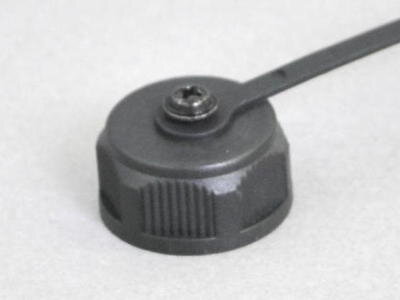

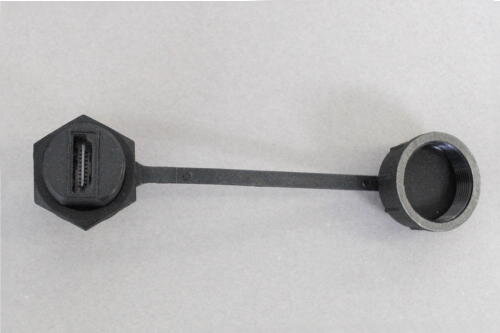

●防塵・防水用のネジ取付式のキャップ(写真はこちら)が付属しています(防塵キャップ取付時の事例写真はこちらおよびこちら)。

●取り付けるパネルの推奨最大厚さは4mmで、推奨する最少の取付ピッチは32mmです(ただし大型ナットをネジ締めする際の使用工具の大きさは考慮していない寸法値ですので予めご了承ください)。
●パネルカット形状は、取付ネジ穴加工が不要な丸穴+回り止めの加工穴のみの形状です(下図)ので、パネルカットの加工が簡単です(パネル側に回り止めを施さない場合は単にφ20.7mmの丸穴加工だけでもかまいません)。

●パネルへの取り付けは1つの大型ナットによるネジ締め構造なので、取付作業が簡単です。
●IP66に対応していますので、『完全な防塵構造(粉塵の侵入が完全に防護されている構造)』で、かつ『いかなる方向からの水の直接噴流(3mの距離から前方向に12.5リットル/分・30kpaの噴流水を3分間)によっても有害な影響を受けない』 防塵・防水性能を有しています。
●HDMI Ethernetチャネル(HDMI HEC)に対応しています(ただし当該機能に対応した機器が必要です)。
●4K×2K解像度(3840×2160:30pおよび4096×2160:24p)に対応しています(ただし当該機能に対応した機器が必要です)。ただし、1080pやUXGA以上の解像度は帯域が非常に大きいため、1080pやUXGA以上の解像度でお使いの場合で距離が5mを超える場合には5mを超える長尺に適したケーブルをお使いいただくか、信号増幅器(HDMIエクステンダー)のご使用をお奨めします。
※なお、HDMI Ver.1.4規格や4K×2K解像度での伝送には、HDMI Ver.1.4規格や4K×2K解像度またはその上位互換の規格に対応した機器を接続し、かつHDMI Ver.1.4規格や4K×2K解像度またはその上位互換の規格に対応したケーブルで配線する必要があります(配線経路に一部でもHDMI Ver.1.4規格や4K×2K解像度またはその上位互換の規格に対応していない要素がある場合はHDMI Ver.1.4規格や4K×2K解像度での伝送を実現することはできません。
●HDMI規格ですので、音声信号の伝送にも対応しています。
RoHS指令適合品  ⇒⇒適合判定基準は、こちらをご覧ください。


【関連商品】

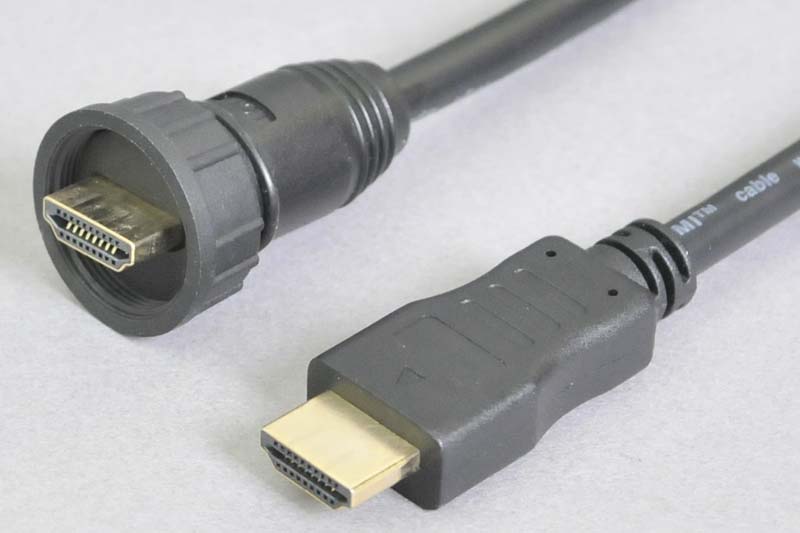

◆当アダプタに接続可能な【防水防塵ケーブル】をご用意しております。接続可能なケーブルはこちらのWHDMAC-PB-2Mですので、当アダプタと一緒にご活用ください。
