USB充電用コンセント(1口タイプ) 寺田電機製作所 【TERADA】

USB充電用コンセント(1口タイプ) 寺田電機製作所 【TERADA】
寸法図面
メーカーカタログ

●寺田電機製作所製給電用のUSBコンセントです。
●出力は最大5V2.4A。大容量の機器も使用できます。
●適正電線はVVFφ1.6またはVVFφ2.0

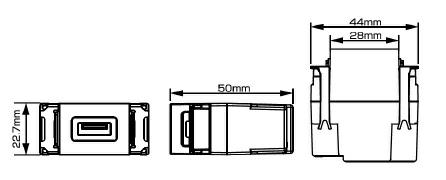

●取付部の奥行は60㎜以上を推奨します。寸法は以下のようになっております。

●本製品は3個用コンセントプレートに1つのみ取付ることができます(正面からの例を参照)。
※2個以上を連結し取り付けることはできません。送り端子がなく、渡り線を取り付ける構造ではありません(背面の配線例を参照)。

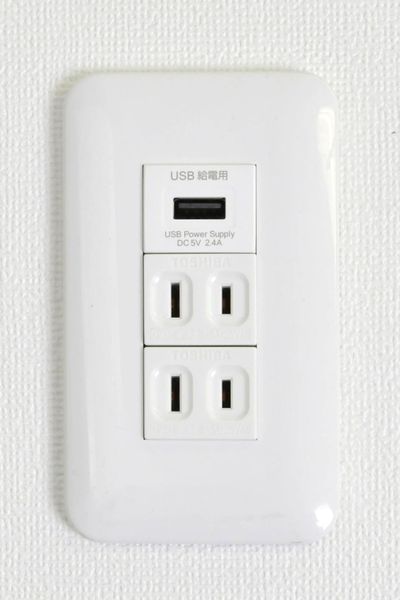

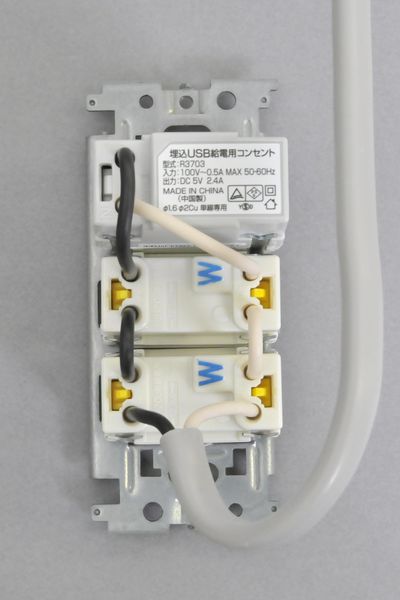

       USB-R3703の背面図        背面の配線例(拡大写真はクリック)   正面からの例(拡大写真はクリック)

●色はホワイトとブラックの2色です。

●ホワイト色は明るい白でパナソニックのコスモシリーズの白や東芝のWIDE-iの白に合わせても自然な色あいです。

   Panasonic製家具用フェースプレートWCF8502CWに東芝製1口電源NDG2111WWと本製品USB-R3703Wを組合せた例です。


  パナソニック製コスモに取付けた例    東芝製WIDE-iに取付けた例

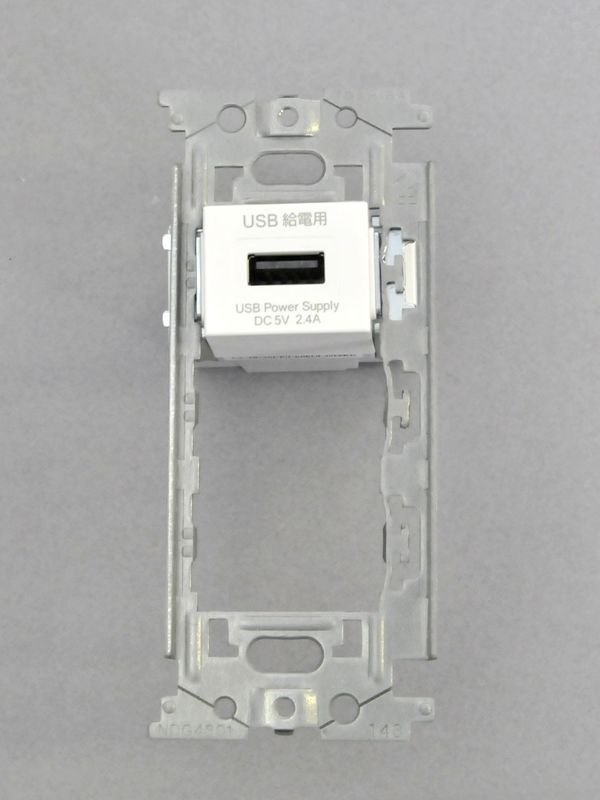

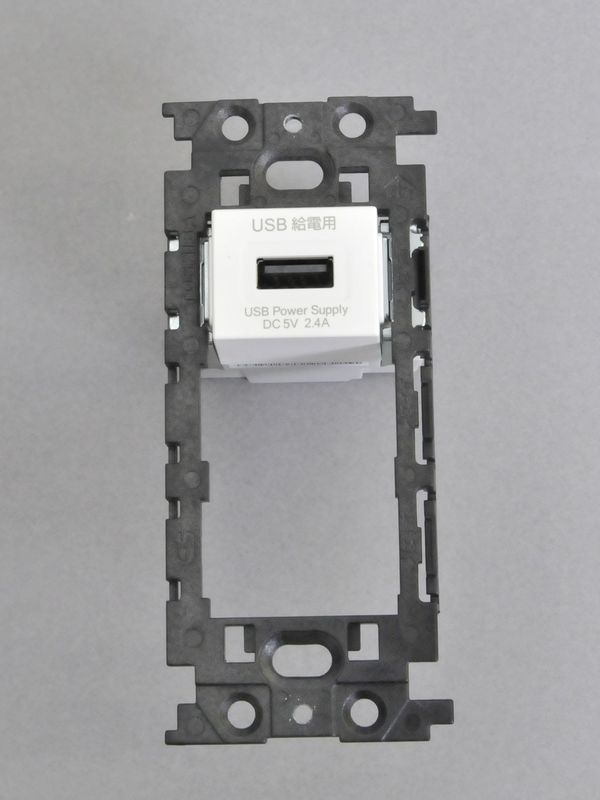

●USB-R3703は取付枠が金属枠でも絶縁枠(樹脂枠)でも取り付けることが可能です。



※こちらの商品は、株式会社寺田電機製作所の商品です。


【ご注意】
◆当商品の取付工事や配線工事においては、電気工事士の有資格者による施工が義務付けられています。
◆施工および使用する場所の電流・電圧・周波数などに適合した商品を選定してください。


型番 タイプまたは長さ 単価 数量 カート
USB-R3703Wホワイト¥ 2,784
(税込み ¥ 3,062)

まとめ買い見積依頼(50本以上)
USB-R3703BKブラック¥ 2,784
(税込み ¥ 3,062)

まとめ買い見積依頼(50本以上)
■数量50本以上はディスカウント価格になります。「まとめ買い見積依頼」で値引き価格をお尋ねください。
営業時間中であれば、30分~1時間ほどでお見積りを回答いたします。
