パネルマウント USB3.0ケーブル  Aオス-パネルマウントAメス 【同一ピンどうしの全線ストレート結線タイプ】 (USB3-AMPAF-01、USB3-AMPAF-03の後継品)

パネルマウント USB3.0ケーブル  Aオス-パネルマウントAメス 【同一ピンどうしの全線ストレート結線タイプ】 (USB3-AMPAF-01、USB3-AMPAF-03の後継品)
図面(pdf)   RoHS適合書
パネルカット寸法

●最高伝送速度5GbpsのスーパースピードUSB3.0規格に対応しております。
●USB3.0 Aメスコネクタのパネルマウント形状のUSBケーブルですので、壁面や筐体へ取付可能な中継ケーブルとして大変便利にお使いいただけます。
●結線は、【同一ピンどうしの全線ストレート結線】となっております。
●以前に当社が販売していたパネルマウントUSB3.0ケーブルのUSB3-AMPAFシリーズの後継品旧商品の図面はこちら)で、M3ネジ2本での取り付けで取付穴間ピッチ30mmという取付寸法はそのままに、従来のUSB3-AMPAFが有していた数々の欠点(例えばパネル板の開口部に大きな隙間が生じてしまう等々)を改善したアップグレード商品です(ただし従来のUSB3-AMPAFよりもパネルマウント側コネクタの厚さが薄くなっていますのでパネルカット寸法にはご注意ください)。

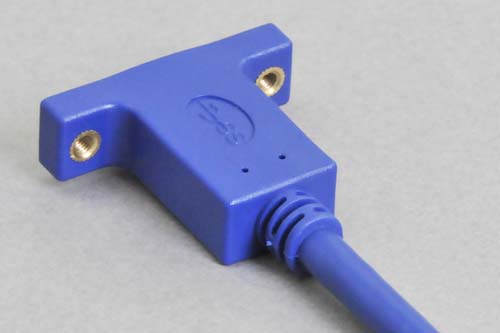

●パネルマウント側コネクタにはM3ミリネジのナットを内蔵していますので、パネルや壁面への取り付けはM3ネジ2本を使用します(取付ピッチやパネルカット寸法は右上リンクの図をご参照ください)。

●またパネルマウント側コネクタに内蔵のM3ナットは、正面から裏面まで貫通しているナット構造ですので、マウントするパネル厚さと取付用M3雄ネジの長さの関係の自由度が高い構造です。
(従来のUSB2-AMPAFシリーズでは、ナット部の穴が貫通していなかったことによる、内蔵ナットの長さが短いために締め付けに必要なネジ山が不足したり、パネル厚さに応じて取付用M3雄ネジの長さを調整しなければならない、などという数々の欠点を、当アップグレード商品では全て改善しております)

●なおパネル取付用のM3ネジは付属しておりませんのでお客様にてご用意ください。
RoHS指令適合品  ⇒⇒適合判定基準は、こちらをご覧ください。


【関連商品】
◆パネルマウント側の端子部には、ホコリや湿気などの進入を防ぐ防塵機構は有しておりません。よって当該端子にケーブルを接続せずに端子面を空けたままで放置すると、ホコリや湿気などが進入して接触不良になる場合があります。ケーブルを接続しない端子には、こちらの防塵キャップを取り付けることをお奨めいたします。


【ご注意】
◆当ケーブルを使用したUSB3.0規格通信での機器間の最大伝送距離は「3メートルまで」です。
  なおパネルマウント側コネクタからケーブルを延長した場合は、延長後の最大距離が3メートル以内でなければ正常に通信できない、または所定の速度で通信できないことがあります。
◆当該ケーブルにUSB2.0規格(またはUSB1.1規格)のケーブルを接続した場合は、伝送速度はUSB2.0規格(またはUSB1.1規格)の性能が上限となります。

型番 タイプまたは長さ 単価 数量 カート
USB3-AMPAF-0300長さ0.3m¥ 800
(税込み ¥ 880)

まとめ買い見積依頼(50本以上)
USB3-AMPAF-1000長さ1.0m¥ 910
(税込み ¥ 1,001)

まとめ買い見積依頼(50本以上)
■数量50本以上はディスカウント価格になります。「まとめ買い見積依頼」で値引き価格をお尋ねください。
営業時間中であれば、30分~1時間ほどでお見積りを回答いたします。
