ガイドチップは、日本配線器具工業規格の取り付け枠に取り付けが可能です。

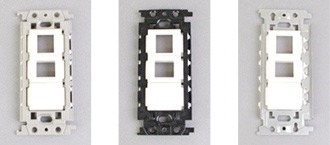

パナソニック電工社製

定番のコスモシリーズやフルカラーシリーズのコンセント用フェースプレートに取付可能です。パナソニック電工社の3種類の取付枠に取り付けることができます。

  • WTF3710K
  • WN3710
  • WN3700

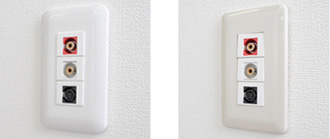

【取付例】
  • コスモシリーズWTF7003W
  • フルカラーシリーズWN6003W

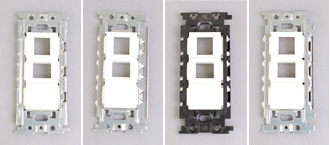

東芝ライテック社製

WIDEi/E’sのコンセント用フェースプレートに取付可能です。東芝ライテック社の4種類の取付枠に取り付けることができます。

  • WDG4303
  • NDG4301
  • NDG4302
  • NDG4303

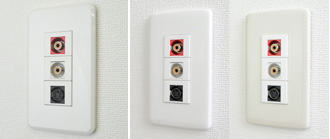

【取付例】
  • WIDEiシリーズ
    WDG5413WW
  • E'sシリーズNDG5413WW/W

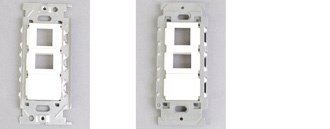

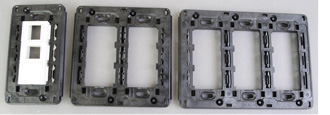

神保電器社製

一般的なJ-WIDEシリーズやデザインに定評のあるNKPシリーズのコンセント用フェースプレートにも取付可能です。

  • WJK-1、WJK-2、WJK-3、WJK-4
  • BS-C
  • BS-K

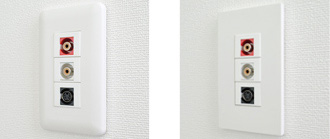

【取付例】
  • J-WIDEシリーズWJD-3
  • NKPシリーズNKP-3UF PW

フロアコンセントについて

各社の取付枠が装備されているフロアコンセントや1個用配線器具が取り付け可能なフロアコンセントにも取付ガイドチップを使ってスナップイン中継コネクタを使用することができます。
取り付けの際には、背面のケーブルやコネクタのスペース、前面のコネクタの差込みスペースを十分考慮して施工してください。

取付可能製品
パナソニック電工製
電線管工事用
インナーコンセント取付枠
DUN1009
(Ⅰ型用取付枠)
DUN2009
(Ⅱ型用取付枠)
  • Ⅰ型
  • Ⅱ型
マルチフロアコンスクエア
DUM6888MH / MA
(L型)
DUM5888MH / MA
(S型)
