LAN（CAT6）　パネルマウント中継アダプタ　【防塵・防水、IP67対応】　シールド（STP）タイプ　筒型　先端キャップ付き

図面   RoHS適合書     パネルカット寸法

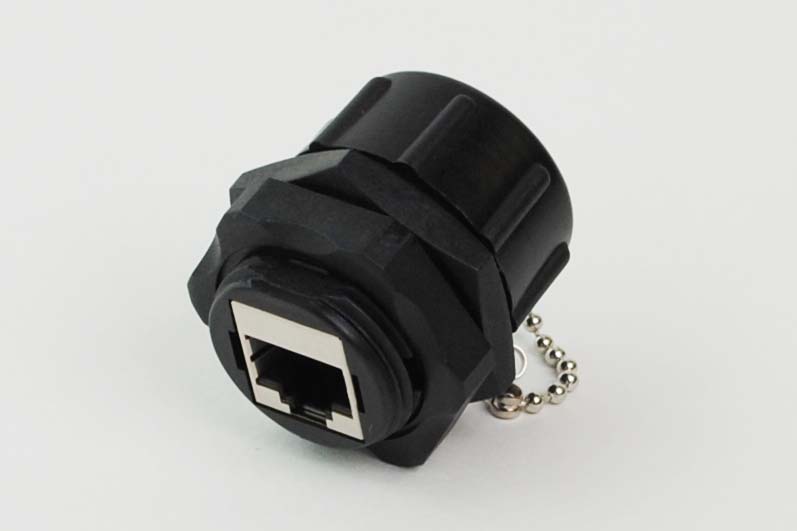

●パネルマウントが可能なRJ-45メス端子の中継アダプタです（正面側・背面側ともにメスの端子です。背面写真はこちら）。
　　　　　
●CAT6のシールド端子（STP端子）ですので、1000BASE－TXの高速イーサネット通信が可能です。
●ＩＰ６７に準拠した防塵防水構造の中継コネクタです。
●取り付けるパネルの推奨最大厚さは4mmで、推奨する最少の取付ピッチは40mmです（ただし大型ナットをネジ締めする際の使用工具の大きさは考慮していない寸法値ですので予めご了承ください）。
●パネルカット形状は、取付ネジ穴加工が不要な丸穴＋回り止めの加工穴のみの形状です（下図）ので、パネルカットの加工が簡単です（パネル側に回り止めを施さない場合は単にφ25.2mmの丸穴加工だけでもかまいません）。
　　　　　
●パネルへの取り付けは１つの大型ナットによるネジ締め構造なので、取付作業が簡単です。
●ＩＰ６７に対応していますので、『完全な防塵構造（粉塵の侵入が完全に防護されている構造）』で、かつ『既定の圧力と時間（水面下15cm～1mで30分間）で水中に没しても水が浸入しない』 防塵・防水性能を有しています。
●正面側には防塵・防水用のネジ取付式のキャップが付属しています（キャップは商品本体に鎖でつながれています）。防塵キャップ取付時の写真はこちら。
　　　　　
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。

【関連商品】

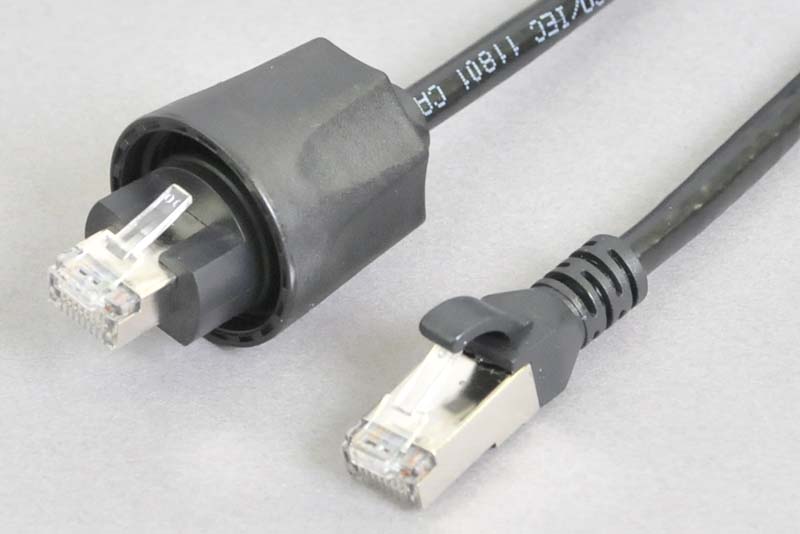

◆当アダプタに接続可能な【防水防塵ケーブル】をご用意しております。接続可能なケーブルはこちらのSY-WPBK-C6-2ですので、当アダプタと一緒にご活用ください。
