コンセントチップ スピーカーケーブル用バナナ端子 赤タイプおよび黒タイプ

コンセントチップ スピーカーケーブル用バナナ端子 赤タイプおよび黒タイプ
商品図面(pdf)   RoHS適合書
取付方法(pdf)

●バナナプラグ付きのスピーカーケーブルに使用できるコンセントチップです。

   バナナプラグ付スピーカーケーブル例

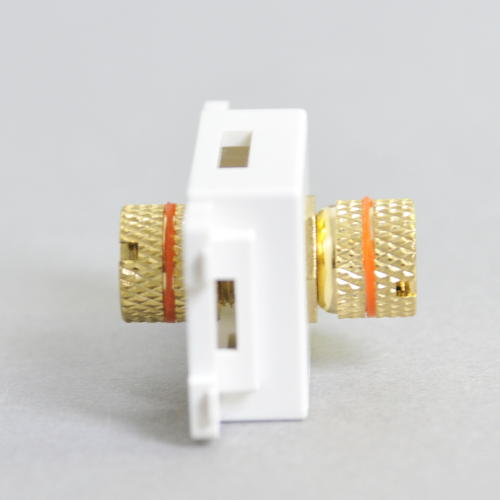

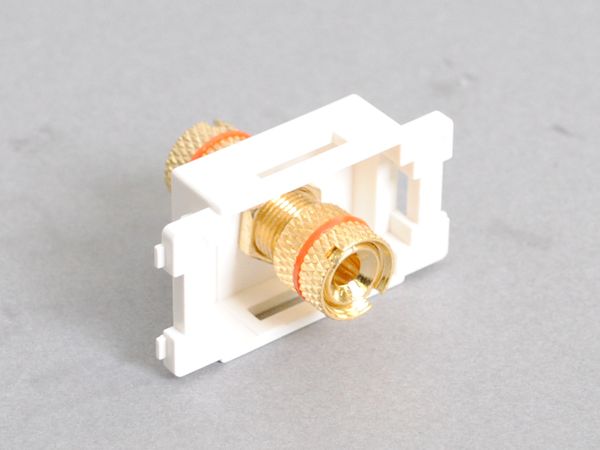

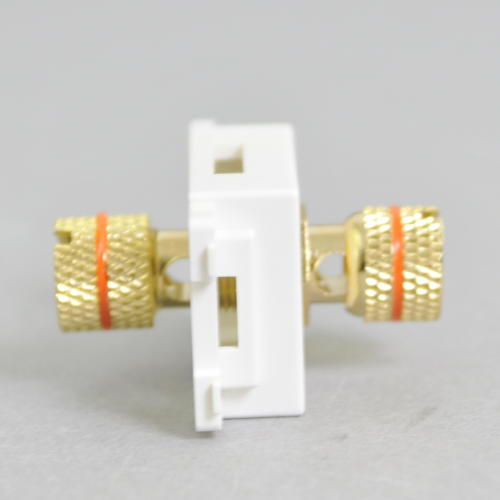

●コネクタ形状は、メス-メスの中継アダプタ型です(背面写真はこちら)。
●配線には一般的なスピーカーケーブルを使用して配線してください。表面、裏面ともにバナナプラグを用いることはできません(詳しくは【ご注意】をご参照ください)。

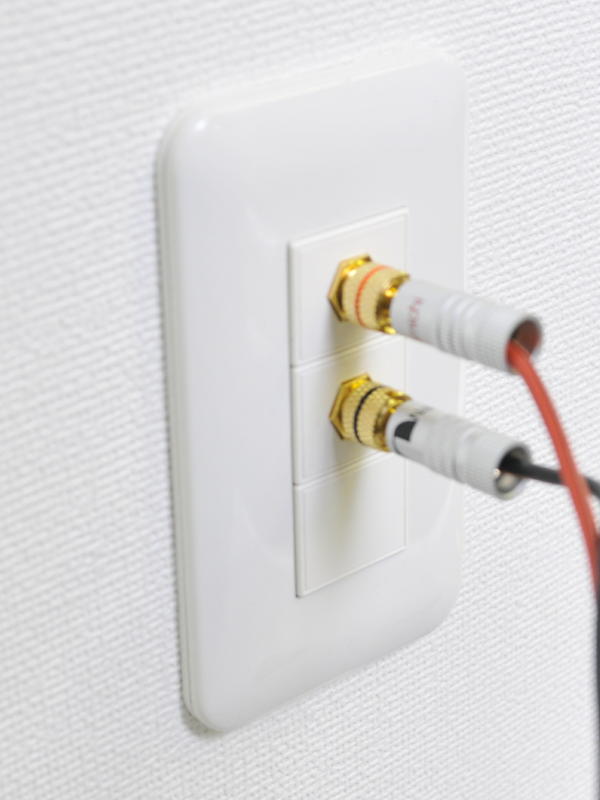

     バナナプラグ使用例(表面)   バナナプラグ使用時の例(裏面)
裏面にバナナプラグを用いた場合は表面はバラ線のスピーカーケーブルのみの使用しかできません。


●表面、裏面ともにバラ線のスピーカーケーブルを使用することもできます。

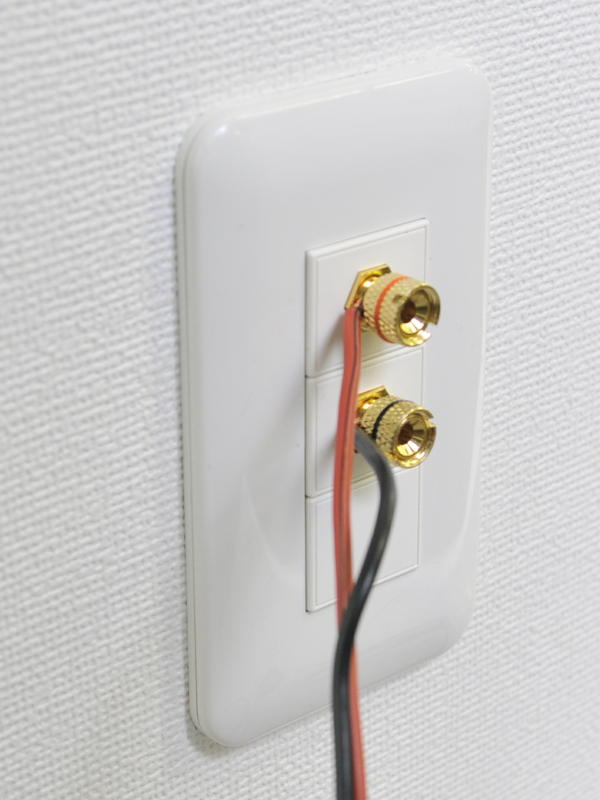

   バラ線での使用例(表面)   バラ線での使用例(裏面)

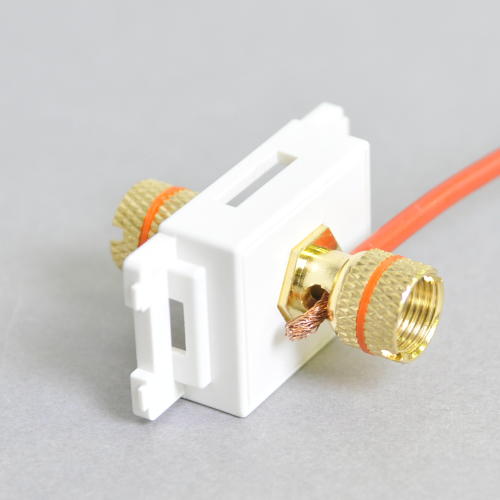

 バラ線のスピーカーケーブルの取付けは、端子のネジを緩めますと、穴が出てきますので、その穴にケーブルを差し込み再びネジを締めます。

   ①ネジが締まった状態   ②ネジが緩んだ状態   ③ケーブルを差し込む    ④再びネジを締める

●赤タイプと黒タイプの2種類があります(端子ネジ部のリング色で識別します)。
●弊社のコンセント取付ガイドチップ専用フェースプレートのSY-N-XシリーズSY-N10-Xシリーズへの取り付けることができます。

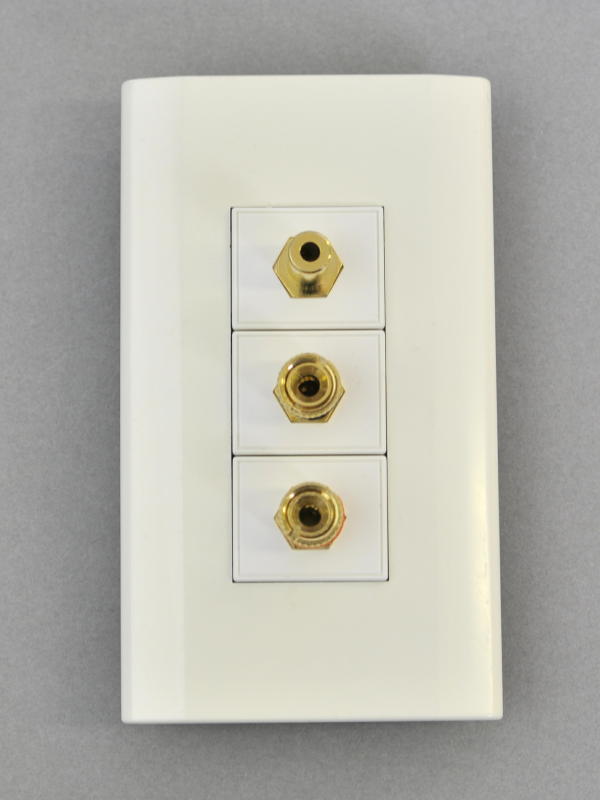

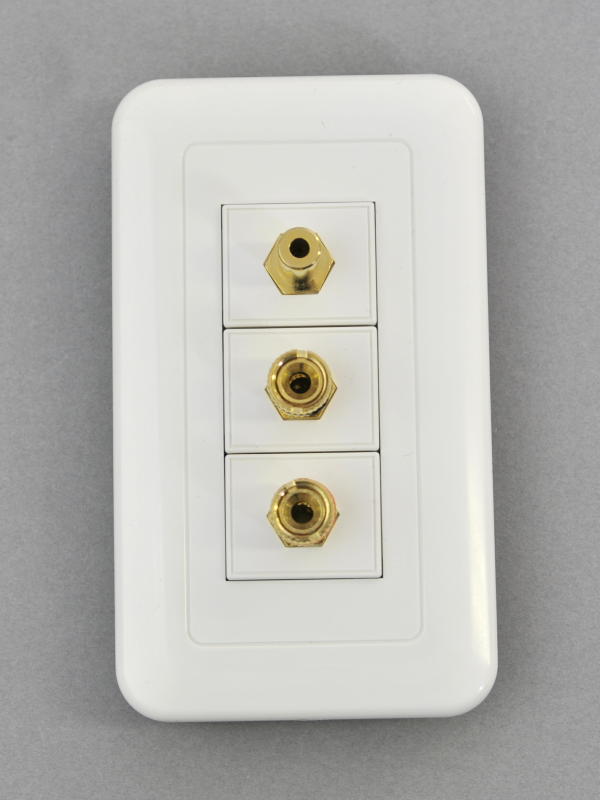

      SY-N-3への取付例         SY-N10-3への取付例
●市販のパナソニックや東芝ライテックや神保電器のコンセントプレートにも、使用するメーカーの取付枠に取付けることで可能です。(詳細はこちら)。

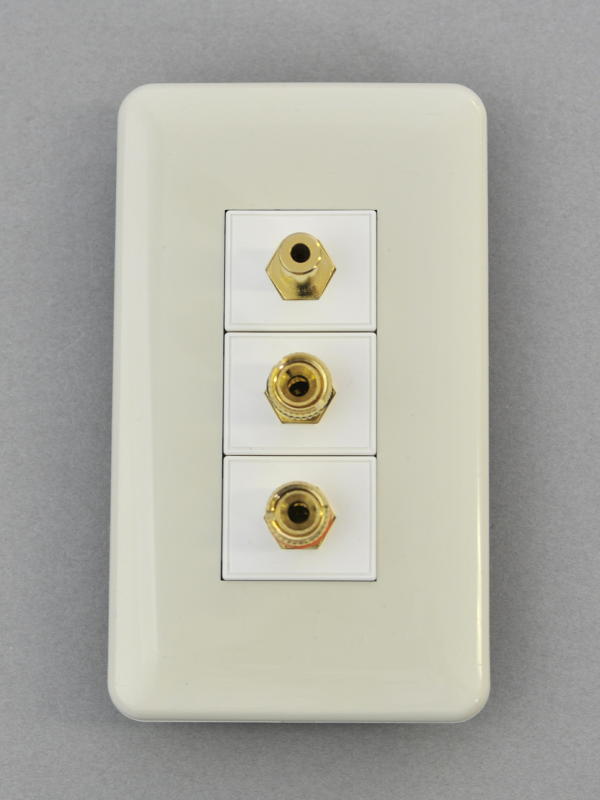

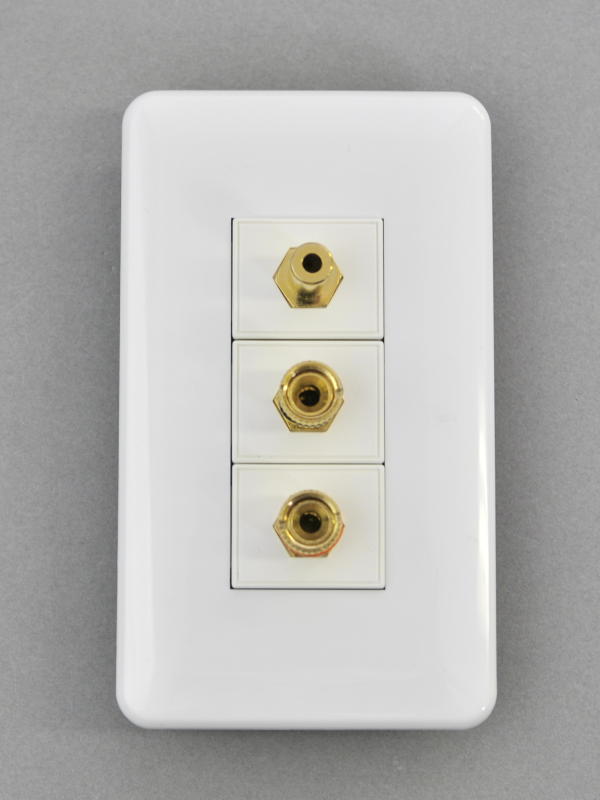

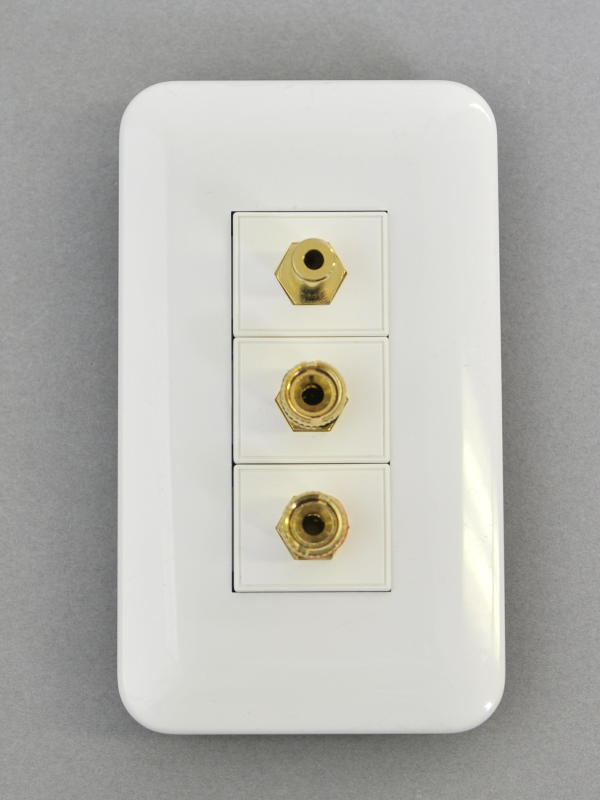

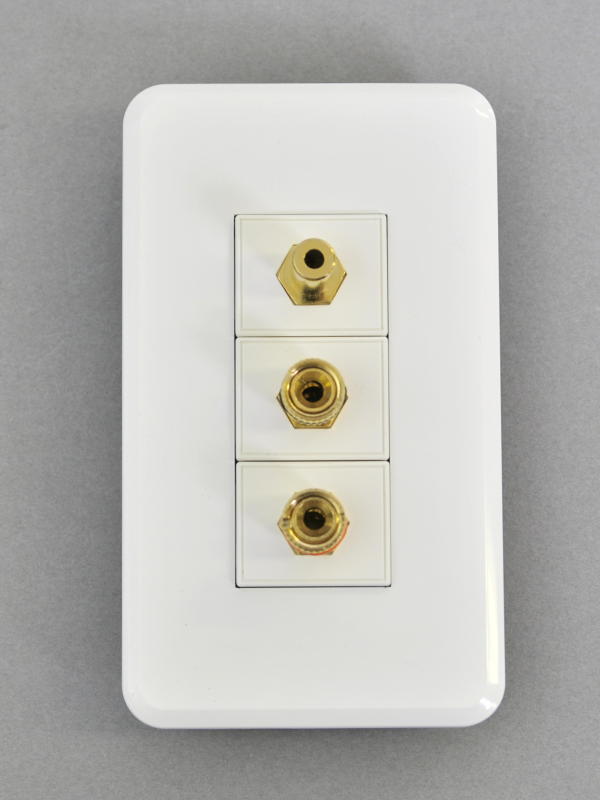

     パナソニックコスモ取付例   パナソニックフルカラー(W色)取付例  パナソニックフルカラー(SW色)取付例    東芝WIDE-i取付例
 パナソニックの新シリーズ・アドバンスやSO-STYLEシリーズにも取付枠WTL3710に取り付けることで可能です。

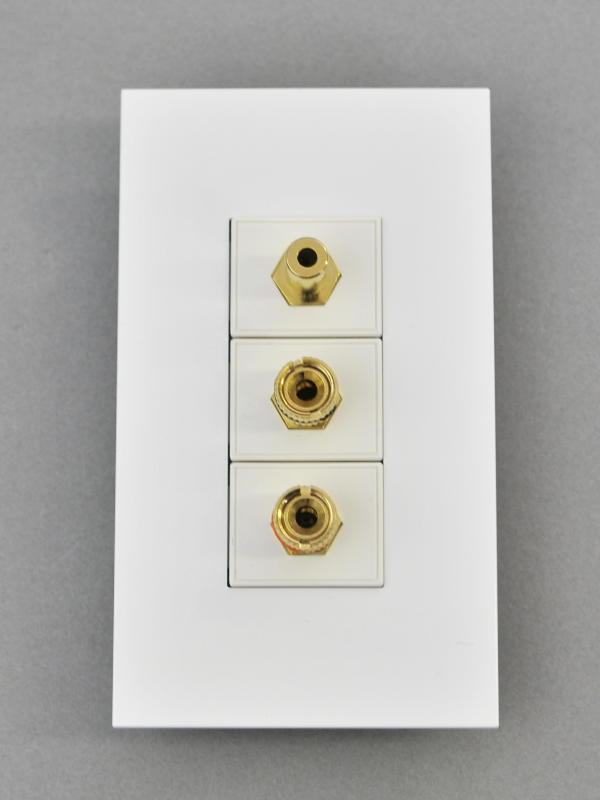

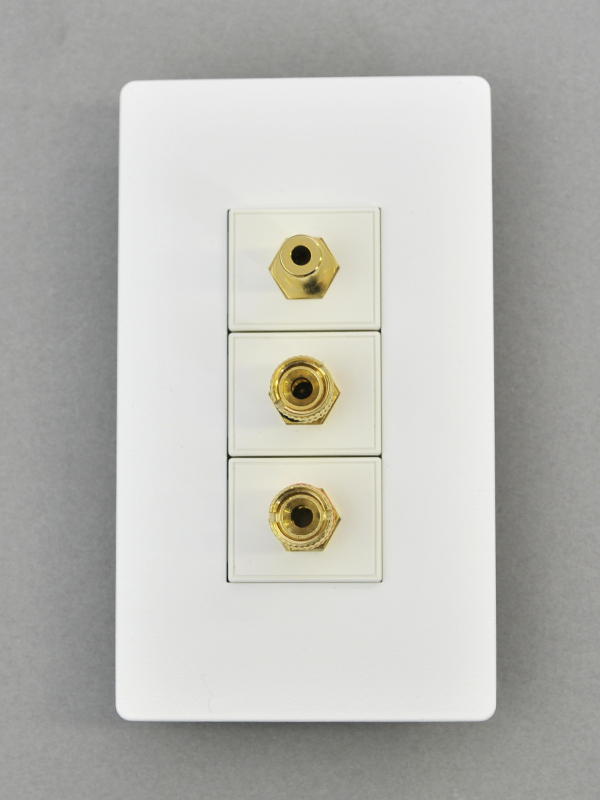

    パナソニックアドバンス取付例    パナソニックSO-STYLE取付例

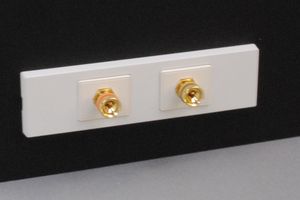

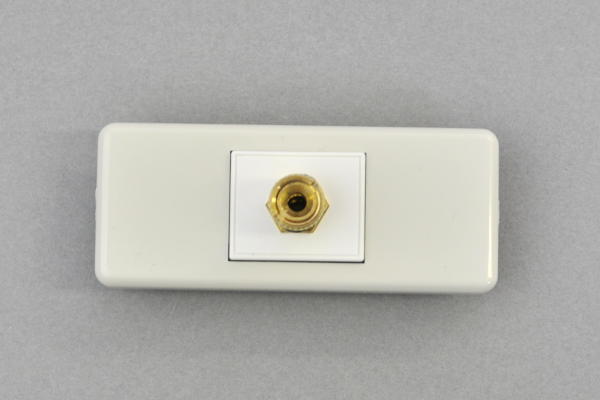

●パナソニックや神保電器の家具用のコンセントプレートへも、同様に取付枠(WCN3701,WCN3702,WCN3703WCN3721,WCN3722,WCN3723やBS-1PH,BS-2PH)に取り付けることで使用することが可能です(取付例)。

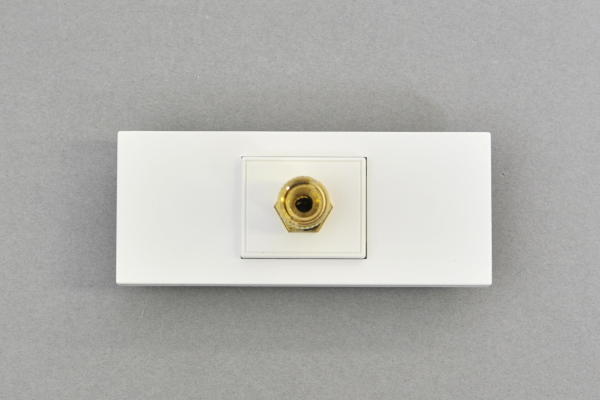

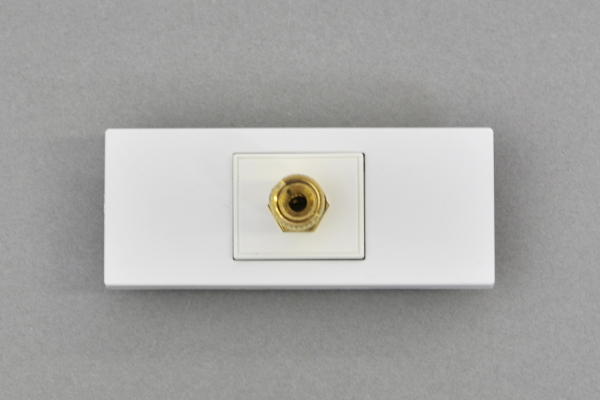

    パナソニックモダンプレート取付例  パナソニックSプレート取付例    神保電器NKプレート取付例
●端子部分が出っ張ります(取付例)。
RoHS指令適合品 ⇒⇒適合判定基準はこちら


【関連商品】
こちらのスナップイン中継コネクタこちらのガイドチップを個別にお選びいただきお客様にて組み合わせれば、他のスタイルのコンセントチップも自由に構成できます。
▼USBやLANなど、通信系のコンセントチップはこちらに掲載しております。
コンセントチップ用フェースプレート


【ご注意】
ご注文数量が50個以上となる場合の納期は、概ね3~4営業日後の出荷となりますので、予めご了承ください。
◆当該コネクタはコンセント本体やアクセサリー部品などへの装着方法や手順に固有の方法がありますので、上記に掲載の『取付方法』を十分にご確認いただいた上で装着作業を行ってください。また装着には相当量の力を要する場合がありますので、コンセント本体やアクセサリー部品などに当該コネクタを装着する際には手袋など指先を保護する保護具を使用して作業を行ってください。

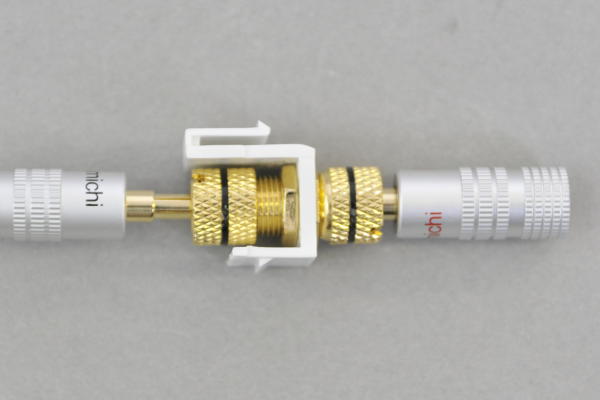

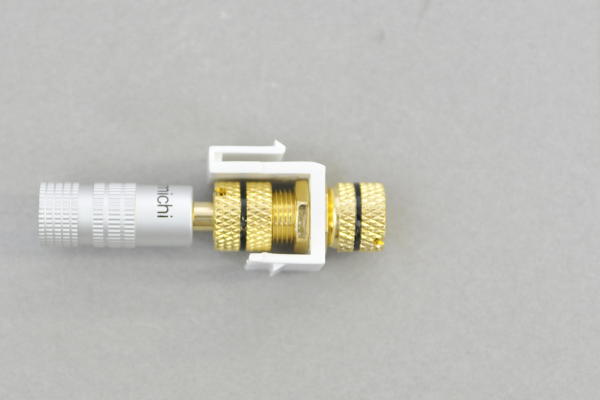

◆表面、裏面ともにバナナプラグを用いることはできません。端子全長のクリアランスが足らず、先に差し込んだバナナプラグが押し出されてしまいます。


型番 タイプまたは長さ 単価 数量 カート
CC-NWT-BC-Rコンセントチップ
スピーカー用赤
中継タイプ
¥ 600
(税込み ¥ 660)

まとめ買い見積依頼(50本以上)
CC-NWT-BC-Kコンセントチップ
スピーカー用黒
中継タイプ
¥ 600
(税込み ¥ 660)

まとめ買い見積依頼(50本以上)
■数量50本以上はディスカウント価格になります。「まとめ買い見積依頼」で値引き価格をお尋ねください。
営業時間中であれば、30分~1時間ほどでお見積りを回答いたします。
