コスモプレート付きAVコンセント CAT6 LAN RJ45 メス-メス 1口

コスモプレート付きAVコンセント CAT6 LAN  RJ45 メス-メス 1口
専用プレート(モジュール部)図面   ベゼル図面   RoHS適合書
絶縁取付枠図面   コネクタ部図面   取付方法

●コスモプレート(パナソニック製WTF7003W:ホワイト色)と絶縁取付枠用コンセントモジュール(BTK-SIC6-WH)にコスモ絶縁取付枠(パナソニック製WTF3710K)をセットした商品です。取付に必要なコの字型ハサミ金具(パナソニック製WN39929)までセットにした商品です。

【セット内容】
コスモプレート 型番 WTF7003W 1個
絶縁取付枠用コンセントモジュール 型番 BTK-SIC6-WH 1個
コスモ絶縁取付枠 型番 WTF3710K 1個
コの字型ハサミ金具 型番 WN39929 1個
※型番をクリックしていただきますとそれぞれの商品ページが立ち上がります。各商品の詳細はそれぞれのページでご確認ください。また、個別でのお買い物の際にリンクをご活用ください。

●取付けの際の開口寸法は以下の通りです。(詳しくは取付枠(WTF3710K)商品ページ内の仕様書をご確認ください。)

●フェースプレートは2ピース構造となっております。フェースプレートの図面はこちら

●ハサミ金具(WN39929)は、12mm以下の壁厚に対応しています。12㎜以上の壁厚にはご利用いただけません。
ハサミ金具の図面はこちら

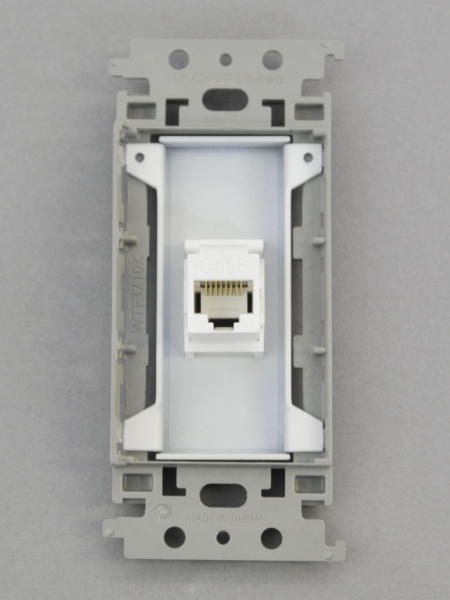

●裏面はメスのコネクタとなっております。裏面の配線には市販のLANケーブルをご使用ください。

RoHS指令適合品 ⇒⇒適合判定基準はこちら

【ご注意】
◆特注製作は対応不可の商品です。
◆接続するケーブルの要求仕様に従った配線施工をしてください。特に、壁面内は狭いため接続するケーブルが要求する最小曲げ半径未満での配線は、断線など接続部の破損を生じる場合がありますので、十分にご注意ください。
◆壁内配線の施工を行う前に、目的とする信号伝送が正常に行われることを事前に確認してください。壁内への配線は一旦施工を行うと容易に修正ができなくなることがあります。したがって壁内への配線や通線を行う前に、AVコンセントや中継ケーブルを機器に接続して信号伝送が正常に行えることを事前に確認してから壁内への施工を実施してください。特に5メートルを超える長距離配線では、接続する機器との相性などにより目的とする性能が発揮できない場合がありますので、特に配線施工前の動作確認をお奨めいたします。なお一旦施工された商品は初期不良の保証の対象外となりますので予めご了承ください。
◆映像や音声信号および高周波のデータ通信は、外来ノイズの影響を受けやすい場合があります。本商品には特別なノイズ対策は施しておりませんので、ケーブルを壁内に配線する際にはノイズ発生源(例えばファンモーターの電源線など)とは離して(隔離して)配線することをお奨めいたします。

型番 タイプまたは長さ 単価 数量 カート
CSM-SIC6-WHコスモ
LAN CAT6 1口
¥ 1,280
(税込み ¥ 1,408)

まとめ買い見積依頼(50本以上)
■数量50本以上はディスカウント価格になります。「まとめ買い見積依頼」で値引き価格をお尋ねください。
営業時間中であれば、30分~1時間ほどでお見積りを回答いたします。
