AVフロアコンセント(45モジュールおよび45ハーフモジュール専用)

AVフロアコンセント(45モジュールおよび45ハーフモジュール専用)
図面(pdf)   組立関係図
取付方法   RoHS適合書

●45モジュール専用の角型のフロアコンセントです(組立事例写真はこちら)

45モジュール(45㎜×45㎜サイズ)を1個と45ハーフモジュール(45㎜×22.5㎜サイズ)を1個が取り付け可能です。または45ハーフモジュールを3個が取り付け可能です。

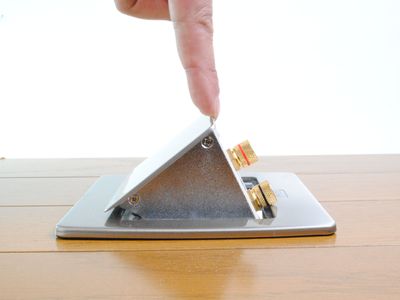

●フロアコンセントのPUSHボタンを押すと、蓋がポップアップして端子部分がせり出します。

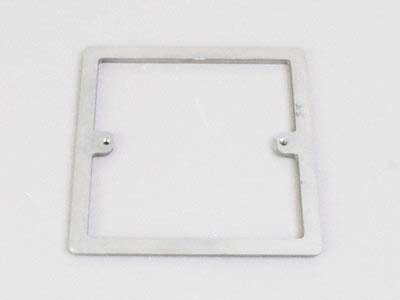

●付属の固定枠(写真はこちら)を使用して、床面に取り付けます(固定枠のみでも取付可能です)。取付方法は上記写真右横の【取付方法】をご参照ください。

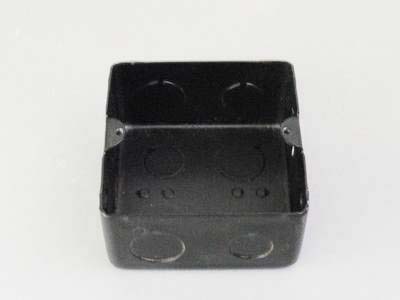

●付属の10㎝×10㎝のアウトレットボックス(写真はこちら)を使用して取り付けることもできます(ただし付属の固定枠との併用が必要です)。アウトレットボックスを使って取り付ければ、外部からのホコリの侵入を防ぐことができます。取付方法は上記写真右横の【取付方法】をご参照ください。ノックアウト径は22㎜及び27㎜です。それ以外はお客様にてドリル等で開けてください。
●製品の取付には床下に約6㎝の深さが必要です。
RoHS指令適合品  ⇒⇒適合判定基準は、こちらをご覧ください。


【付属品】
固定枠・・・1個
アウトレットボックス・・・1個

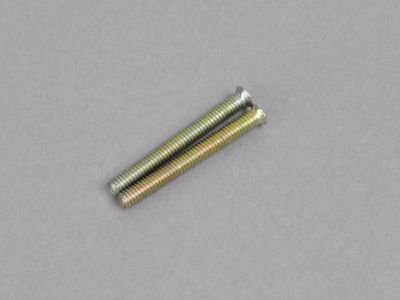

本体取付ネジ(M4)・・・2本


【関連商品】
45(45㎜×45㎜サイズ)モジュール
45ハーフ(45㎜×22.5㎜サイズ)モジュール


【ご注意】
◆RCAやBNCなどのパネル面から出っ張りのある端子(45モジュール)は、本商品の蓋の開閉時に干渉するため、取り付ることはできません(詳しくはこちらの写真をご参照ください)
◆本商品はJIS規格や日本配線システム工業会の規格の寸法には準拠しておりませんので、弊社の45モジュールや45ハーフモジュール以外の端子は取り付けることができません。
ただし、コンセントチップ変換アダプターのFU-45-ADPを使用すれば、下記事例写真のように弊社の映像音声用のコンセントチップ通信用コンセントチップこちらに掲載の1口用の電源コンセント、およびJIS C8375などで規格化された取付枠に取付可能な1個口用の他社製配線器具などを取り付けることができるようになります(取付例はこちらをご参照ください)
※※ただし上記のご注意の記載と同様に、パネル面から出っ張りのある端子はコンセントチップ変換アダプターのFU-45-ADPを用いても取り付けることができませんので予めご了承ください。

      FU-45-ADP

型番 タイプまたは長さ 単価 数量 カート
FLB-HTD-5S45モジュール
1.5個用
¥ 6,380
(税込み ¥ 7,018)

まとめ買い見積依頼(50本以上)
■数量50本以上はディスカウント価格になります。「まとめ買い見積依頼」で値引き価格をお尋ねください。
営業時間中であれば、30分~1時間ほどでお見積りを回答いたします。
