取付枠一体型 コンセントモジュール 【ブランク板】 ノイトリックコネクタ取付穴 2口

取付枠一体型 コンセントモジュール  【ブランク板】 ノイトリックコネクタ取付穴 2口
モジュール枠図面   取付方法
RoHS適合書

●取付枠を使わなくても市販のフェースプレートに直接取り付けることが可能な取付枠一体型のコンセントモジュールです。
●ブランク部分にはノイトリック社のDLXシリーズの端子を2つ、取付けることができます。

                            《ノイトリック社DLXシリーズ》
●1つのコネクタの取付にはM3ネジが2本必要です。M3ネジは付属しておりませんのでお客様にてご用意ください。
●上下で違う種類のコネクタを取付けたり、コネクタの色を変えるなど、お客様都合のコンセントを構成することができます。

フェースプレートWDG5418WWを使用し取り付けた例です。
●東芝製のWIDE-iや神保製のNKシリーズのフェースプレートに取り付けることができます。パナソニック製のフルカラーにも取り付けることができます。

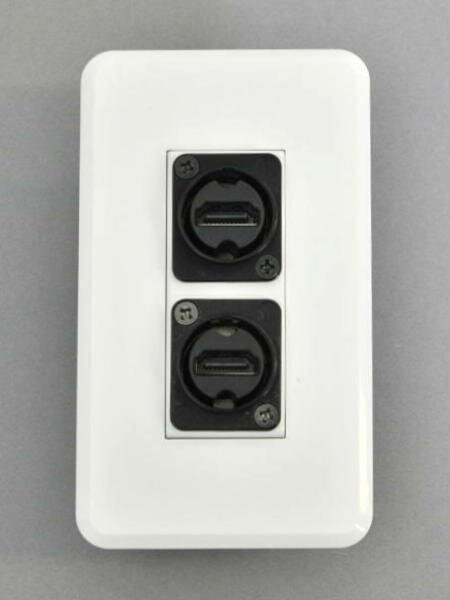

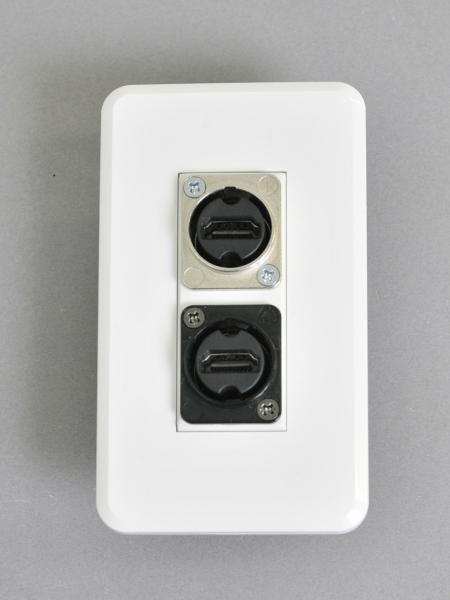

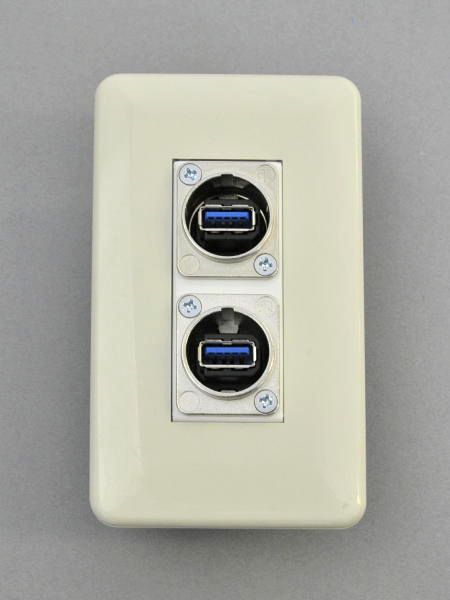

      東芝WIDE-i取付例        神保NK取付例       Panasonicフルカラー取付例
      端子部:NAHDMI-W-B使用  端子部:NAHDMI-W使用   端子部:NAUSB3使用

●2連や3連のフェースプレートに取り付けることも可能です。

   東芝WIDE-i(WDG5416WW)の取付例(写真は代表モデルです。)
※2連3連のプレートに神保製配線器具を混在して取り付ける場合は、神保製配線器具の左側にしか当社製品は取り付けることができませんのでご注意ください。

RoHS指令適合品 ⇒⇒適合判定基準はこちら

【関連商品】
パネルマウント レセプタクルコネクタ HDMI2.0中継(メス-メス)タイプ 【HDMI2.0対応】  【ノイトリック社製】
パネルマウント レセプタクルコネクタ RCAメス背面ハンダタイプ  【ノイトリック社製】
パネルマウント レセプタクルコネクタ BNC中継(メス-メス)絶縁タイプ  【ノイトリック社製】
パネルマウント レセプタクルコネクタ BNCメス背面ハンダ 絶縁タイプ  【ノイトリック社製】
パネルマウント レセプタクルコネクタ USB3.0 片側Aコネクタ/片側Bコネクタ  【ノイトリック社製】
パネルマウント レセプタクルコネクタ USB2.0 片側Aコネクタ/片側Bコネクタ  【ノイトリック社製】
パネルマウント レセプタクルコネクタ LAN 10Gbps通信対応 CAT6A 両側RJ45メス  【ノイトリック社製】
パネルマウント レセプタクルコネクタ LAN 10Gbps通信対応 CAT6A RJ45メス片側圧接タイプ  【ノイトリック社製】
パネルマウント レセプタクルコネクタ XLR 3ピンコネクタ メス 背面ハンダ  【ノイトリック社製】
パネルマウント レセプタクルコネクタ XLR 3ピンコネクタ オス 背面ハンダ  【ノイトリック社製】
パネルマウント レセプタクルコネクタ XLR 4PINコネクタ メス 背面ハンダ  【ノイトリック社製】
パネルマウント レセプタクルコネクタ XLR 4PINコネクタ オス 背面ハンダ  【ノイトリック社製】

【適合フェースプレートと取付枠】
下記のリンクのある商品は当社取り扱いのある商品です。リンクのない商品は取り扱いはございません。ご了承ください。
下記は代表例として一連のフェースプレートを掲載しておりますが、2連3連のフェースプレートでも取付可能です。
●パナソニック社
WN6003W(フルカラーシリーズフェースプレート)
WN6003SW(フルカラーシリーズフェースプレート)
●東芝社
WDG5413(WW)(WIDEiシリーズフェースプレート)
NDG5413(WW)(E'sシリーズフェースプレート)
●神保電器社
WJD-3(J-WIDE2ピースコンセントWJDシリーズフェースプレート)
HBP-3U(ニューマイルドビーシリーズフェースプレート)
NKP-3UF PW(ニューマイルドビーシリーズフェースプレート)

WJE-3(J-WIDEコンセントWJEシリーズフェースプレート)

コンセントモジュールのカラーバリエーションは白色のみになります。フェースプレートとの組み合わせの際には、メーカーにより白色の色味は変わりますのでご注意ください。(各社の組み合せ例はこちら)


【ご注意】
◆Panasonicのアドバンスプレートは形状が異なる(フェースプレートの取付穴の寸法が違う)ため、取り付けることができません。
アドバンスプレート(WTL7003)の図面はこちら。プレートねじ取付ピッチが違います。当該モジュールのプレートねじピッチは101㎜です。
アドバンスプレートをご使用の方はP-201791をご利用ください。

          P-201791
◆Panasonic製のコスモシリーズのフェースプレートには対応しておりません。コスモシリーズのフェースプレートに取り付けると、当コンセントモジュール部分が下の写真のように沈み込んでしまいます。

    コスモプレートの取付例       WIDE-iプレートの取付例     ※事例写真は代表モデルです。
コスモシリーズをご使用の方はP-201791をご利用ください。

          P-201791
◆ノイトリック型ベゼルセット品をご使用の場合はP-200802をご利用ください。

                            《ノイトリック型ベゼルセット品》

          《P-200802》
◆特注製作は対応不可の商品です。
◆接続するケーブルの要求仕様に従った配線施工をしてください。特に、壁面内は狭いため接続するケーブルが要求する最小曲げ半径未満での配線は、断線など接続部の破損を生じる場合がありますので、十分にご注意ください。
◆壁内配線の施工を行う前に、目的とする信号伝送が正常に行われることを事前に確認してください。壁内への配線は一旦施工を行うと容易に修正ができなくなることがあります。したがって壁内への配線や通線を行う前に、AVコンセントや中継ケーブルを機器に接続して信号伝送が正常に行えることを事前に確認してから壁内への施工を実施してください。特に5メートルを超える長距離配線では、接続する機器との相性などにより目的とする性能が発揮できない場合がありますので、特に配線施工前の動作確認をお奨めいたします。なお一旦施工された商品は初期不良の保証の対象外となりますので予めご了承ください。
◆映像や音声信号および高周波のデータ通信は、外来ノイズの影響を受けやすい場合があります。本商品には特別なノイズ対策は施しておりませんので、ケーブルを壁内に配線する際にはノイズ発生源(例えばファンモーターの電源線など)とは離して(隔離して)配線することをお奨めいたします。


型番 タイプまたは長さ 単価 数量 カート
P-200791ノイトリック用
ブランク 2口
¥ 420
(税込み ¥ 462)

まとめ買い見積依頼(50本以上)
■数量50本以上はディスカウント価格になります。「まとめ買い見積依頼」で値引き価格をお尋ねください。
営業時間中であれば、30分~1時間ほどでお見積りを回答いたします。
