パネルマウントコンセントチップ(小型取付枠セット品) CAT6 LAN(RJ-45)中継コネクタ 黒

パネルマウントコンセントチップ(小型取付枠セット品) CAT6 LAN(RJ-45)中継コネクタ 黒
FA-396-8-C6-BK図面(pdf)   WZ6371図面   ガイドチップ組立関係
SY-NWT-KV-BK図面(pdf)   WZ6371仕様書   RoHS適合書

【特長】
この商品はRJ-45のUTPタイプのコンセントチップの【CC-C6-BK-KH】と小型取付枠(M3タップ型)の【WZ6371B】をセットにして納品する商品です。なお弊社を出荷する際は、上記写真のように小型取付枠にコンセントチップを組み込んた状態での納品ではありませんので予めご了承ください。

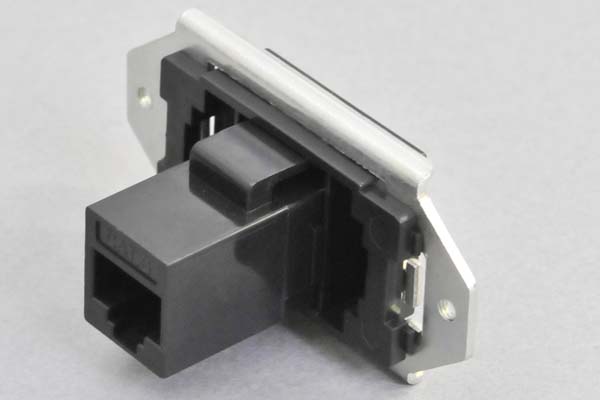

●所定のパネルや壁面にM3ネジだけで所定のパネルや壁面に自由にパネルマウント取付が可能なコンセントチップセット品です(背面から見た写真はこちら)。
●CAT6規格に対応した中継アダプタを組み込んでいます。
●取付可能なパネルや壁面の仕様やパネルカット寸法は、こちらの【WZ6371仕様書】をご参照ください(パネルへの取付例の写真はこちら)。

●小型取付枠とガイドチップは非常に薄型の形状ですので、厚さの薄いパネルやスペースの無い場所への設置に適した商品です(ただし中継コネクタの長さと平面の配線スペースにはご注意ください。小型取付枠とガイドチップのみを取り付けた状態の厚さ方向の写真はこちら)。

●ガイドチップやコンセントチップを取り付けた際の厚み方向の寸法関係はこちらに掲載の図面の通りです。ガイドチップの正面(端子の接続面)は小型取付枠より4.45mm出っ張りますので、取り付けるパネル厚さが4.45mm未満であればガイドチップやコンセントチップの正面(端子の接続面)はパネルの板厚内に沈み込むことはなく、計算上は4.45mm-パネル板厚の分だけパネル面より出っ張ることになります。

●なお、取付用のM3ネジは付属しておりませんので、お客様にてご用意ください。
RoHS指令適合品 ⇒⇒適合判定基準はこちら


【CC-C6-BK-KHについて】
●クロ色のRJ-45のUTPタイプのスナップイン中継コンセントとクロ色の取付ガイドチップSY-NWT-KV-BKのセット商品です。
●CAT6に対応した高速通信を中継できるコンセントチップです。
●詳細情報や構成部品のみの購入をご希望の方は、こちらのCC-C6-BK-KHの商品ページをご参照ください。

【WZ6371について】
●コンセントチップやガイドチップが取り付けられる1個口用の小型取付枠で、取付固定用にM3ネジのタップ穴を設けたタイプです。
●パナソニック株式会社の商品です。
●詳細情報や構成部品のみの購入ををご希望の方は、こちらのWZ6371の商品ページをご参照ください。


【関連商品】
▼白色のコンセントチップを取付枠のWZ6371に取り付ければ、ホワイト系のパネル色に合ったパネルマウント中継アダプタも構成できます。

こちらの映像音声用のコンセントチップこちらの通信用のコンセントチップを個別にお選びいただき、お客様にて組み合わせれば、他の機能のコンセントチップも自由に構成できます。


【ご注意】
ご注文数量が50個以上となる場合の納期は、概ね3~4営業日後の出荷となりますので、予めご了承ください。
◆当コネクタは、ホコリや湿気などの進入を防ぐ防塵機構は有しておりません。よって当該端子にケーブルを接続せずに端子面を空けたままで放置すると、ホコリや湿気などが進入して接触不良になる場合があります。ケーブルを接続しない端子には、こちらの防塵キャップを取り付けることをお奨めいたします。


型番 タイプまたは長さ 単価 数量 カート
PMCW-C6-BKCAT6中継
ヨコ型、黒
¥ 930
(税込み ¥ 1,023)

まとめ買い見積依頼(50本以上)
■数量50本以上はディスカウント価格になります。「まとめ買い見積依頼」で値引き価格をお尋ねください。
営業時間中であれば、30分~1時間ほどでお見積りを回答いたします。
