ベゼル取付用アルミパネル（スナップインコネクタ専用保持具）　ベゼル：3013BUS12XX専用パネル

図面(pdf)   ベゼル取付例     RoHS適合書   パネル取付例

●スナップイン中継コネクタ用の専用ベゼル（3013BUS12WH/BK）は、板厚1.4mmまたは1.5mm以外の厚さのパネルには直接取り付けることができませんが、このアルミパネルを介せば、その他の厚さのパネルへも専用ベゼルを介してスナップイン中継コネクタを取り付けることができます。

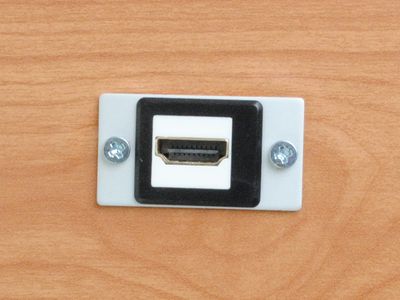

●スナップイン中継コネクタの取付事例
　　　　　　　　　

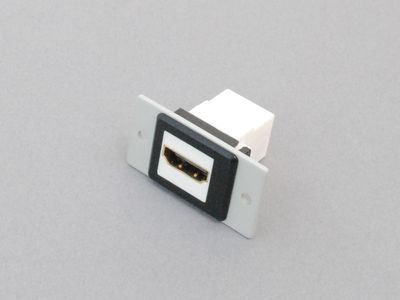

●AV信号用のスナップイン中継コネクタやデータ通信用のスナップイン中継コネクタやスナップイン中継ケーブルを、お客様の装置や家具などの壁面に取り付ける際に使用するアルミパネルです（専用ベゼルを介して取り付けます　⇒　ベゼルの取付例写真はこちら）。
●2点をM3ネジで止める簡単構造です（ネジ（M3）はお客様にてご用意ください）。
●取付加工穴は長辺＝25.5+0.2/-0mm、短辺＝16.5+0.2/-0㎜です。
●取付ビス穴はΦ3.2㎜（M3ネジ用）です。
●無色アルマイトと黒色アルマイトからお選びいただけます。
●商品の表裏はございません。
●RoHS指令適合品 ⇒⇒適合判定基準はこちら

【関連商品】
◆予め専用ベゼル（型番：3013BUS12WH/BK）が組み込まれているパネルマウントベゼル（PMBZL-xxシリーズ）もあります。
◆当パネルに適合するベゼル（スナップイン中継コネクタ専用保持具）はこちら
◆AV信号用のスナップイン中継コネクタ各種
◆データ通信用のスナップイン中継コネクタ各種
◆スナップイン中継ケーブル各種

【ご注意】
◆スナップイン中継コネクタやスナップイン中継ケーブルの取付には【関連商品】に掲載しているベゼル（スナップイン中継コネクタ専用保持具）が必要です。
◆旧商品、SIM-BZ-XXシリーズには使用できません。
