パネルマウントベゼル : スナップイン中継コネクタ専用パネル取付具 【樹脂(ポリカーボネート)製】

パネルマウントベゼル : スナップイン中継コネクタ専用パネル取付具 【樹脂(ポリカーボネート)製】
図面(pdf)   RoHS適合書

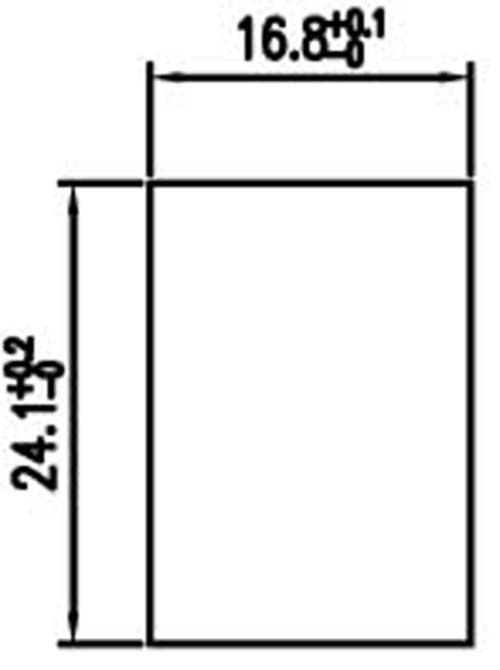

パネルカット寸法   コネクタ取付例

スナップイン中継コネクタを所定(下記参照)のパネル板に取り付ける際にスナップイン中継コネクタを保持する専用のベゼル(保持具)です(取付可能なパネル仕様は下記をご参照ください)。

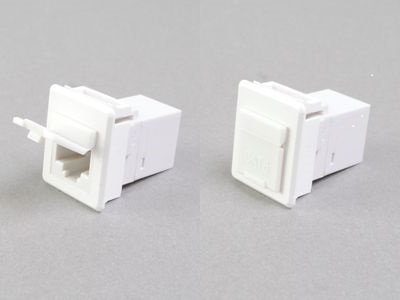

●スナップイン中継コネクタの取付事例

●白色と黒色の2種をご用意しております。
●取付可能なパネルの仕様条件は以下の通りです。
  ◆板厚=1.4mm~1.5mm (塗装を施している場合は塗装後の厚さです)
  ◆取付穴開口形状=タテ24.1mm×ヨコ16.8mmの角穴 (塗装を施している場合は塗装後の開口寸法です)
  板厚1.4mmまたは1.5mm以外の厚さのパネル(塗装を施している場合は塗装後の厚さ)には、本ベゼルは直接取り付けられないか、またはガタツキが生じますので予めご了承ください。
  板厚1.4mmまたは1.5mm以外の厚さのパネルの場合は、こちらのM3ネジ固定式のアルミパネル付きベゼルをご利用ください。

  なお当商品は、こちらに掲載のベゼル取付用アルミパネルのSIM-BZPNL-ALSLやSIM-BZPNL-ALBKには取り付けることができません。

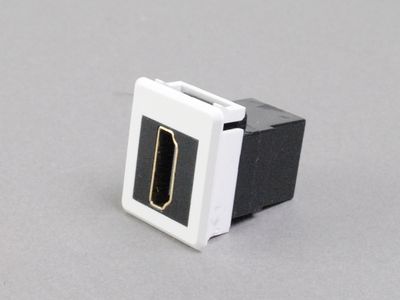

●防塵カバー付のスナップイン中継コネクタが取り付け可能となりました。(取付例はこちら
RoHS指令適合品 ⇒⇒適合判定基準はこちら


【関連商品】
下記の関連商品も合わせてご検討ください。
スナップイン中継コネクタ


【ご注意】
◆当該ベゼルは、こちらのベゼル取付用アルミパネルには取り付けることができませんので、予めご了承ください。


型番 タイプまたは長さ 単価 数量 カート
3013BUS12WH¥ 80
(税込み ¥ 88)

まとめ買い見積依頼(50本以上)
3013BUS12BK¥ 80
(税込み ¥ 88)

まとめ買い見積依頼(50本以上)
■数量50本以上はディスカウント価格になります。「まとめ買い見積依頼」で値引き価格をお尋ねください。
営業時間中であれば、30分~1時間ほどでお見積りを回答いたします。
