コンセントチップ F型メス-メス中継アダプタタイプ インピーダンス75Ω

コンセントチップ F型メス-メス中継アダプタタイプ インピーダンス75Ω
商品図面(pdf)   RoHS適合書
取付方法(pdf)

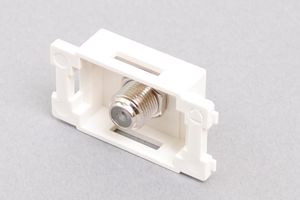

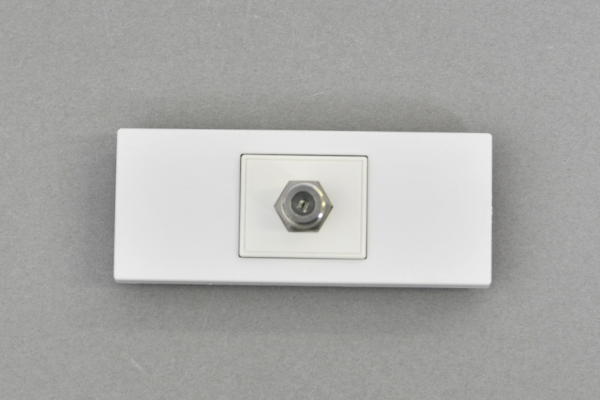

●両側ともにF型メスの中継アダプタタイプのコンセントチップです。(背面の写真はこちら。)
●壁内配線には、F型同軸ケーブルを使用します。
●インピーダンスを75Ωに調整した商品です。
●最大動作周波数は、2GHzまでです。
●当社で販売している以下のコンセント取付ガイドチップ専用フェースプレートに直接取り付けることができます。


    コンセント取付ガイドチップ専用フェースプレート(角型)   コンセント取付ガイドチップ専用フェースプレート(角丸型)

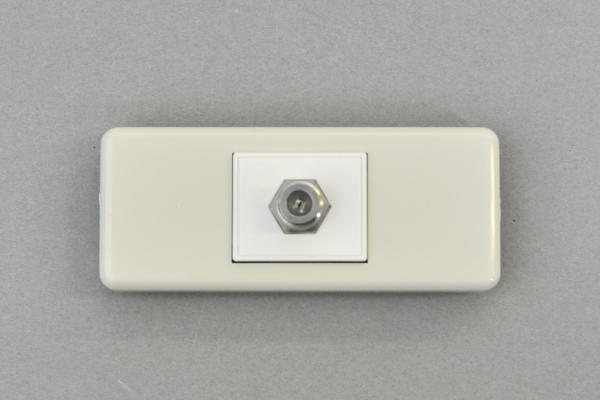

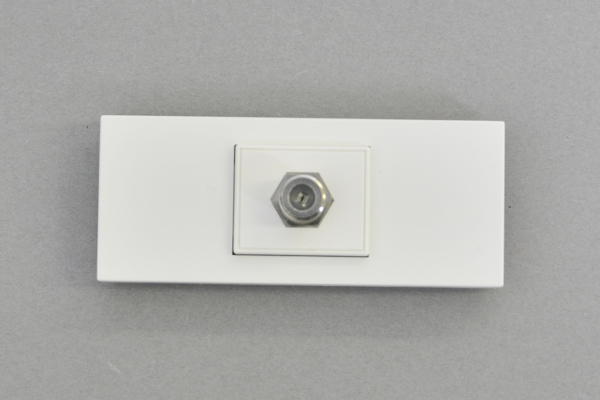

●パナソニック社などの他社製の絶縁枠や金属枠(WN3700など)にも直接取り付けることができるので(パナソニック社製WTF3710Kへの取り付け例の写真はこちら)、他社製のフェースプレートにも組み込むことが可能です(パナソニック社製WTF7003Wへの取り付け例の写真はこちら)。取付方法は、上記商品写真右横の「取付方法」をご参照ください。
※パナソニック社以外でもJIS C8375で規格化された取付枠に取付が可能です(詳細はこちら)。
※パナソニックの新シリーズ・アドバンスシリーズにも取付枠WTL3710に取り付けることで可能です。
●パナソニック社や神保電器社の家具用のコンセントプレートへも、同様に取付枠(WCN3701,WCN3702,WCN3703やBS-1PH,BS-2PH)に取り付けることで使用することが可能です(取付例)。
※ただし、端子部分が出っ張ります(取付例)。
RoHS指令適合品 ⇒⇒適合判定基準はこちら


【関連商品】

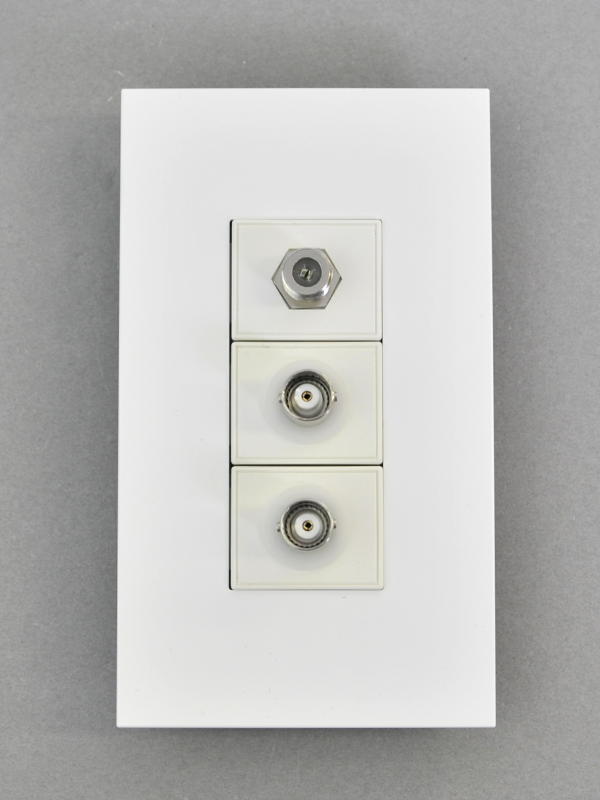

こちらのスナップイン中継コネクタこちらのガイドチップを個別にお選びいただきお客様にて組み合わせれば、他のスタイルのコンセントチップも自由に構成できます。
▼USBやLANなど、通信系のコンセントチップはこちらに掲載しております。
コンセントチップ用フェースプレート


【ご注意】
◆最大動作周波数は、2GHzまでです。2GHz以上必要な用途には使用できません。
ご注文数量が50個以上となる場合の納期は、概ね3~4営業日後の出荷となりますので、予めご了承ください。
◆当該コネクタはコンセント本体やアクセサリー部品などへの装着方法や手順に固有の方法がありますので、上記に掲載の『取付方法』を十分にご確認いただいた上で装着作業を行ってください。また装着には相当量の力を要する場合がありますので、コンセント本体やアクセサリー部品などに当該コネクタを装着する際には手袋など指先を保護する保護具を使用して作業を行ってください。

型番 タイプまたは長さ 単価 数量 カート
CC-NWT-FFSコンセントチップ
F型
中継タイプ
¥ 500
(税込み ¥ 550)

まとめ買い見積依頼(50本以上)
■数量50本以上はディスカウント価格になります。「まとめ買い見積依頼」で値引き価格をお尋ねください。
営業時間中であれば、30分~1時間ほどでお見積りを回答いたします。
