45モジュール(45㎜×45㎜サイズ)45ハーフモジュール(45㎜×22.5㎜サイズ)のHDMIなどのAV信号やUSB、LANなどの通信信号の複合端子モジュールを端子を自由に組合せて、机上や床、壁などにAV端子を設置できる専用配線ボックスです(組立事例写真はこちら、 およびこちら)。

●45モージュールの取付可能個数に応じて、4個用(型番:FA-2300-FH-4P(組立例写真はこちら))、5個用(型番:FA-2300-FH-5P(組立例写真はこちら))、6個用(型番:FA-2300-FH-6P(組立例写真はこちら))の3種類のボックスをご用意しております(詳しい45モジュール取付可能数はこちらをご参照ください)。

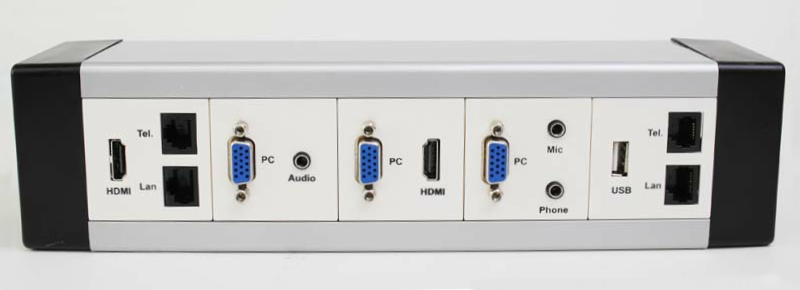

       FA-2300-FH-4P                FA-2300-FH-5P                    FA-2300-FH-6P

USB2.0×1口/TEL×1口/LAN×1口      HDMI×2口/TEL×2口/LAN×2口        HDMI×3口/TEL×2口/LAN×2口/USB2.0×2
3.5mmオーディオ×3口/HDMI×1口      3.5mmオーディオ×3口/USB2.0×1口      3.5mmオーディオ×3口/ミニD-sub15×3口
ミニD-sub15×3                ミニD-sub15×3

HDMI×1口/TEL×2口/LAN×2口      ミニD-sub15×1口/TEL×2口/LAN×2口        HDMI×3口/TEL×2口/LAN×2口/USB2.0×2
ミニD-sub15×3口/USB2.0×1口       USB2.0×1口/HDMI×3口/電源コンセント×1口    ミニD-sub15×1口/電源コンセント×1口
電源コンセント×1口

●ボックスの側面から配線ケーブルを引き出しすことができます(事例写真はこちら)

●側面パネルは通線するケーブルに合わせて4種類のスタイルに変更することが可能です(側面パネルの加工例写真はこちら)
●ボックスの背面側にも配線ケーブルの丸型ゴムキャップの引き出し口を設けています。(事例写真はこちら)

●オプションのプラスチックスタンド(FA-2300-OP-PS)を使用すると、机上などにディスクトップボックスとして設置できます(オプションの使用例はこちら)

●オプションのクリップスタンド(FA-2300-OP-CS)を使用すると、机上に挟み込んでディスクトップボックスとして設置できます。(オプションの使用例はこちら)

●オプションのトップカバー(FA-2300-OP-TP)を2つ使用すれば、ボックスの横幅長を短くすることができます。ただし、側面のケーブル引き出し口が使用できなくなりますのでご注意ください(オプション使用例はこちら)

RoHS指令適合品  ⇒⇒適合判定基準は、こちらをご覧ください。


【関連商品】
45(45㎜×45㎜サイズ)モジュール
45ハーフ(45㎜×22.5㎜サイズ)モジュール
プラッスチックスタンド(FA-2300-OP-PS)
クリップスタンド(FA-2300-OP-CS)
トップカバー(FA-2300-OP-TP)

【付属品】
側面パネル・・・3枚

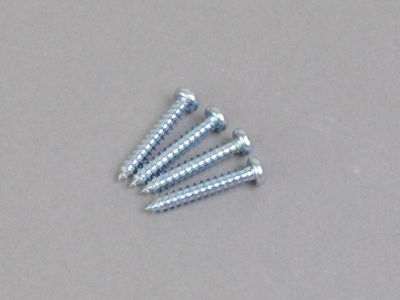

取付用M4×25㎜なべタッピングネジ・・・4本(必要に応じてご使用ください)

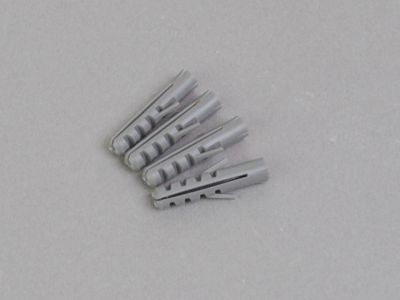

石膏アンカー・・・4本(必要に応じてご使用ください)

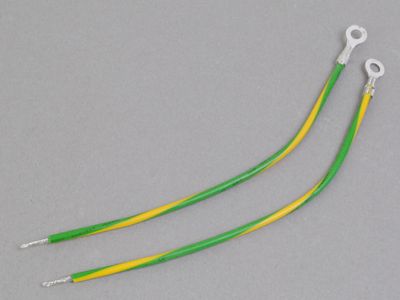

アース線・・・2本(必要に応じてご使用ください)

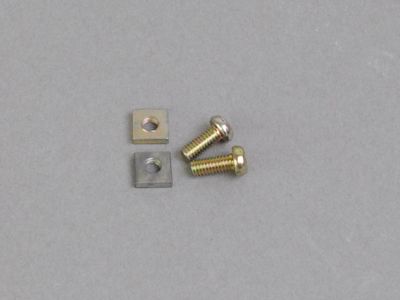

アース用ナットセット・・・2セット(必要に応じてご使用ください)


【ご注意】
◆本商品はJIS規格や日本配線システム工業会の規格の寸法には準拠しておりませんので、弊社の45モジュールや45ハーフモジュール以外の端子は取り付けることができません。
ただし、コンセントチップ変換アダプターのFU-45-ADPを使用すれば、下記事例写真のように弊社の映像音声用のコンセントチップ通信用コンセントチップこちらに掲載の1口用の電源コンセント、およびJIS C8375などで規格化された取付枠に取付可能な1個口用の他社製配線器具などを取り付けることができるようになります(取付例はこちらをご参照ください)

      FU-45-ADP

型番 タイプまたは長さ 単価 数量 カート
FA-2300-FH-4P据置ボックス
45モジュール4個用
¥ 4,030
(税込み ¥ 4,433)

まとめ買い見積依頼(50本以上)
FA-2300-FH-5P据置ボックス
45モジュール5個用
¥ 4,360
(税込み ¥ 4,796)

まとめ買い見積依頼(50本以上)
FA-2300-FH-6P据置ボックス
45モジュール6個用
¥ 4,700
(税込み ¥ 5,170)

まとめ買い見積依頼(50本以上)
■数量50本以上はディスカウント価格になります。「まとめ買い見積依頼」で値引き価格をお尋ねください。
