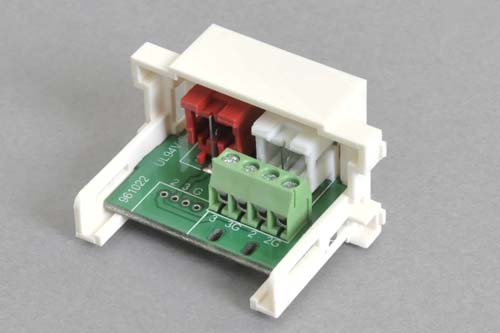

コンセントチップ  コンセント側:RCAメス×2口(赤、白)/壁内側:端子台配線、白

コンセントチップ  コンセント側:RCAメス×2口(赤、白)/壁内側:端子台配線、白
商品図面(pdf)   取付方法(pdf)
配線説明書   RoHS適合書

●市販のコンセントプレートに取り付けることができるAV用のコンセントコネクタ部品で、ステレオ音声信号のRCAメスコネクタ(赤、白)を持ったコンセントチップです。
●背面(壁面内側)の配線は端子台に直接電線を接続するタイプですので、壁面内に十分なスペースが無い場所やコネクタ付きではない電線のみでの配線が可能です。
●0.8平方ミリまでの太い電線を配線できるので、導体抵抗の低い太い電線が必要な用途では、一般的なコネクタ付きケーブルよりも太い電線が接続できます。

●端子台へ配線可能な電線太さは、AWG18~AWG24(0.82sq~0.21sq)です(下記の写真は電線の配線例のため、当商品の実際の配線とは異なる場合がありますので予めご了承ください)。

端子台のピンアサインメントや配線方法の説明は、上記商品写真右横の図面や配線説明書をご参照ください。
●弊社のコンセント取付ガイドチップ専用フェースプレートのSY-N-XシリーズSY-N10-Xシリーズへの取り付けることができます。


SY-N-3への取付例SY-N10-3への取付例
●市販のパナソニックや東芝ライテックや神保電器のコンセントプレートにも、使用するメーカーの取付枠に取付けることで可能です。(詳細はこちら)。

パナソニックコスモ取付例パナソニックフルカラー
(W色)取付例
パナソニックフルカラー
(SW色)取付例
東芝WIDE-i取付例
 パナソニックの新シリーズ・アドバンスやSO-STYLEにも取付枠WTL3710Kに取り付けることで可能です。

パナソニック
アドバンス取付例
パナソニック
SO-STYLE取付例

●パナソニックや神保電器の家具用のコンセントプレートへも、同様に取付枠(WCN3701,WCN3702,WCN3703WCN3721,WCN3722,WCN3723やBS-1PH,BS-2PH)に取り付けることで使用することが可能です(取付例)。

パナソニックモダンプレート
取付例
パナソニックSプレート
取付例
神保電器NKプレート
取付例
RoHS指令適合品 ⇒⇒適合判定基準はこちら


【関連商品】
こちらのスナップイン中継コネクタこちらのガイドチップを個別にお選びいただきお客様にて組み合わせれば、他のスタイルのコンセントチップも自由に構成できます。
▼USBやLANなど、通信系のコンセントチップはこちらに掲載しております。
▼当社が販売している下記のコンセントフェースプレートに直接取り付けることができます。
コンセント取付ガイドチップ専用フェースプレート(角型)
コンセント取付ガイドチップ専用フェースプレート(角丸型)
コンセント取付ガイドチップ専用フェースプレートへの取付方法はこちら。※取付製品は代表例で本製品とは異なります。


【ご注意】
◆当商品は強い外来ノイズに対しては耐性が高くない構造です。
 当商品は付属のケーブルの片側に取り付けられた小さな樹脂コネクタでコネクタ部と接続する構造となっておりますが、その接続部には外来のノイズに対するシールド処理を施していません。
 したがって、電源ラインやモーターラインなど強い外来ノイズの発生する環境の近傍への設置では、外来ノイズが当該商品の信号ラインに影響する可能性がありますので予めご了承ください。
 以上から当商品の施工においては、強いノイズ発生源(例えばファンモーターの電源線など)とは可能な限り離して(隔離して)配線するなど、外来ノイズに対する遮蔽措置や低減処理は、お客様ご自身にてお客様の環境に合わせて適宜対策を行うようにしてください。
 また、強い外来ノイズの影響が懸念される場合は、こちらに掲載のスナップイン中継コネクタを使用して、ノイズ対策の施されたケーブルを使って直接配線することもご検討ください。
 なお弊社では、お客様の環境下で発生するノイズが信号伝送に影響を与えることで正常動作が阻害される現象が発生しても、保証の対象外とさせていただきますので予めご了承ください。
◆個別の再生機器やテレビ、プロジェクター、その他周辺機器への適合性や互換性および相性などについては、サポート対象外とさせていただきます。
◆壁内配線の施工を行う前に、目的とする信号伝送が正常に行われることを事前に確認してください。壁内への配線は一旦施工を行うと容易に修正ができなくなることがあります。したがって壁内への配線や通線を行う前に、AVコンセントや中継ケーブルを機器に接続して信号伝送が正常に行えることを事前に確認してから壁内への施工を実施してください。特に5メートルを超える長距離配線では、接続する機器との相性などにより目的とする性能が発揮できない場合がありますので、特に配線施工前の動作確認をお奨めいたします。なお一旦施工された商品は保証の対象外となりますので予めご了承ください。
◆当コネクタは、ホコリや湿気などの進入を防ぐ防塵機構は有しておりません。よって当該端子にケーブルを接続せずに端子面を空けたままで放置すると、ホコリや湿気などが進入して接触不良になる場合があります。ケーブルを接続しない端子には、こちらの防塵キャップを取り付けることをお奨めいたします。

型番 タイプまたは長さ 単価 数量 カート
FA-2400-2RCARCA×2タイプ
背面端子台接続、白
¥ 1,300
(税込み ¥ 1,430)

まとめ買い見積依頼(50本以上)
■数量50本以上はディスカウント価格になります。「まとめ買い見積依頼」で値引き価格をお尋ねください。
営業時間中であれば、30分~1時間ほどでお見積りを回答いたします。
